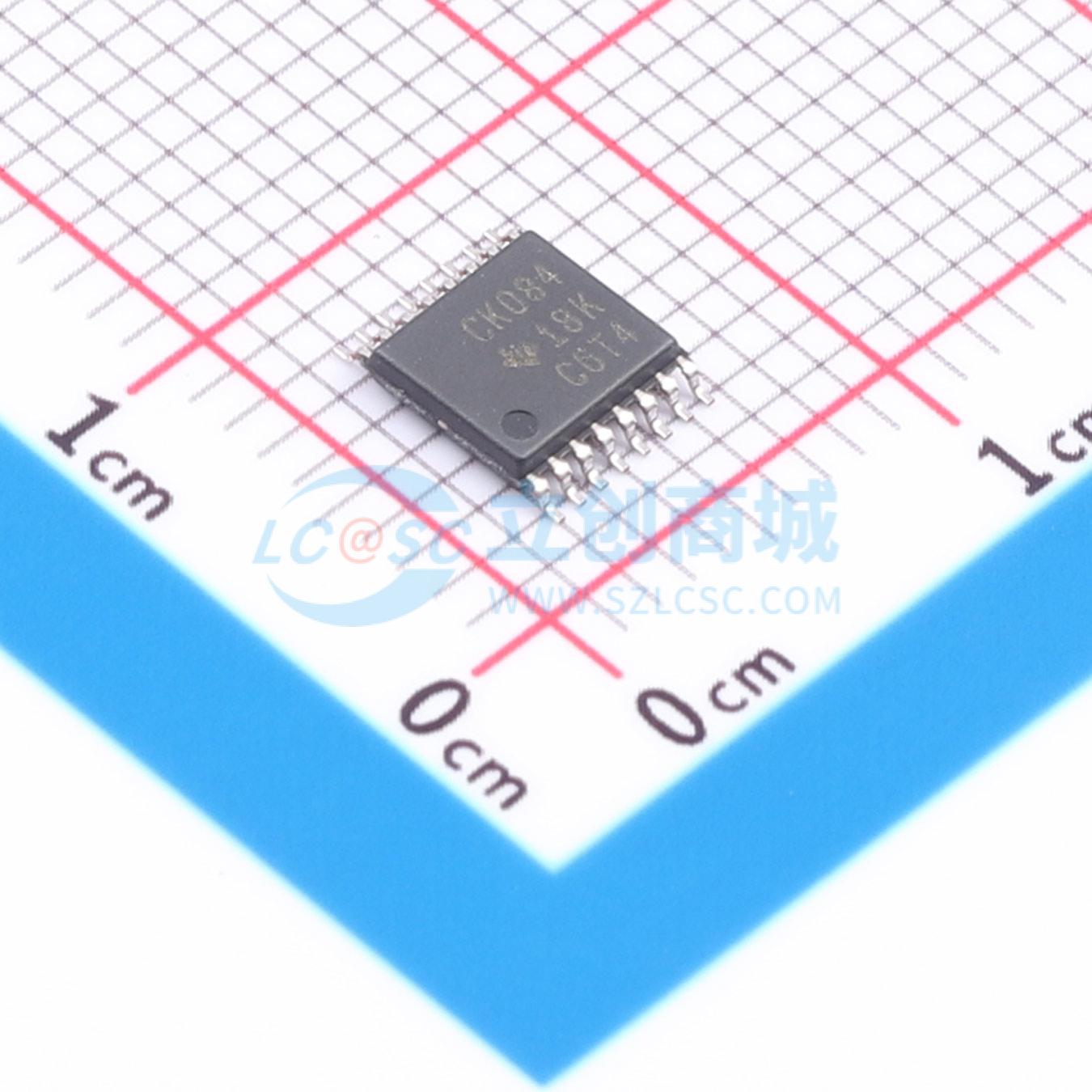

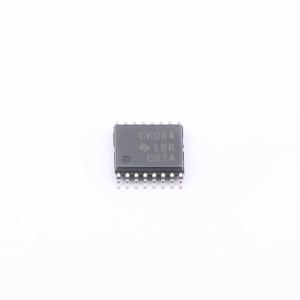

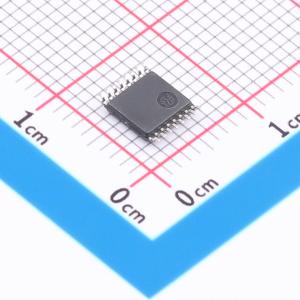

CDCVF25084PWR

CDCVF25084是一款高性能、低偏斜、低抖动的锁相环时钟倍频器。它使用锁相环（PLL）在频率和相位上精确对齐输出时钟与输入时钟信号，具有四倍的倍频因子。CDCVF25084的标称电源电压为3.3 V。该器件的输出驱动器还集成了串联阻尼电阻，非常适合驱动点对点负载。

两组各四个输出端可提供CLKIN的四倍频低偏斜、低抖动副本。所有输出端均以相同频率工作。输出占空比可调整为50%，与CLKIN的占空比无关。当CLKIN没有输入信号时，该器件会自动进入掉电模式，输出端变为低电平状态。与许多含PLL的产品不同，CDCVF25084无需外部RC网络。PLL的环路滤波器集成在芯片上，可减少元件数量、占用空间和成本。

由于基于PLL电路，CDCVF25084需要一段稳定时间来实现反馈信号与参考信号的相位锁定。在上电、CLKIN施加固定频率信号以及PLL参考发生任何变化后，都需要进行这种稳定操作。

CDCVF25084的工作温度范围为 -40℃至85℃。

• 输入频率范围：2.5 MHz至45 MHz
• 输出频率范围：10 MHz至180 MHz
• 与LVCMOS/LVTTL I/O兼容
• 低抖动（周期对周期）：在75 MHz至180 MHz范围内为±120 ps
• 将一个时钟输入分配到两组各四个输出端
• 自动频率检测以禁用器件（掉电模式）
• 单3.3 V电源供电
• 工业温度范围 -40℃至85℃
• 片上集成25 Ω串联阻尼电阻
• 无需外部RC网络
• 与扩频时钟（SSC）兼容
• 采用16引脚TSSOP封装
