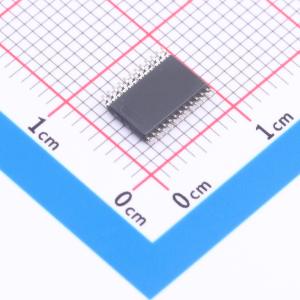

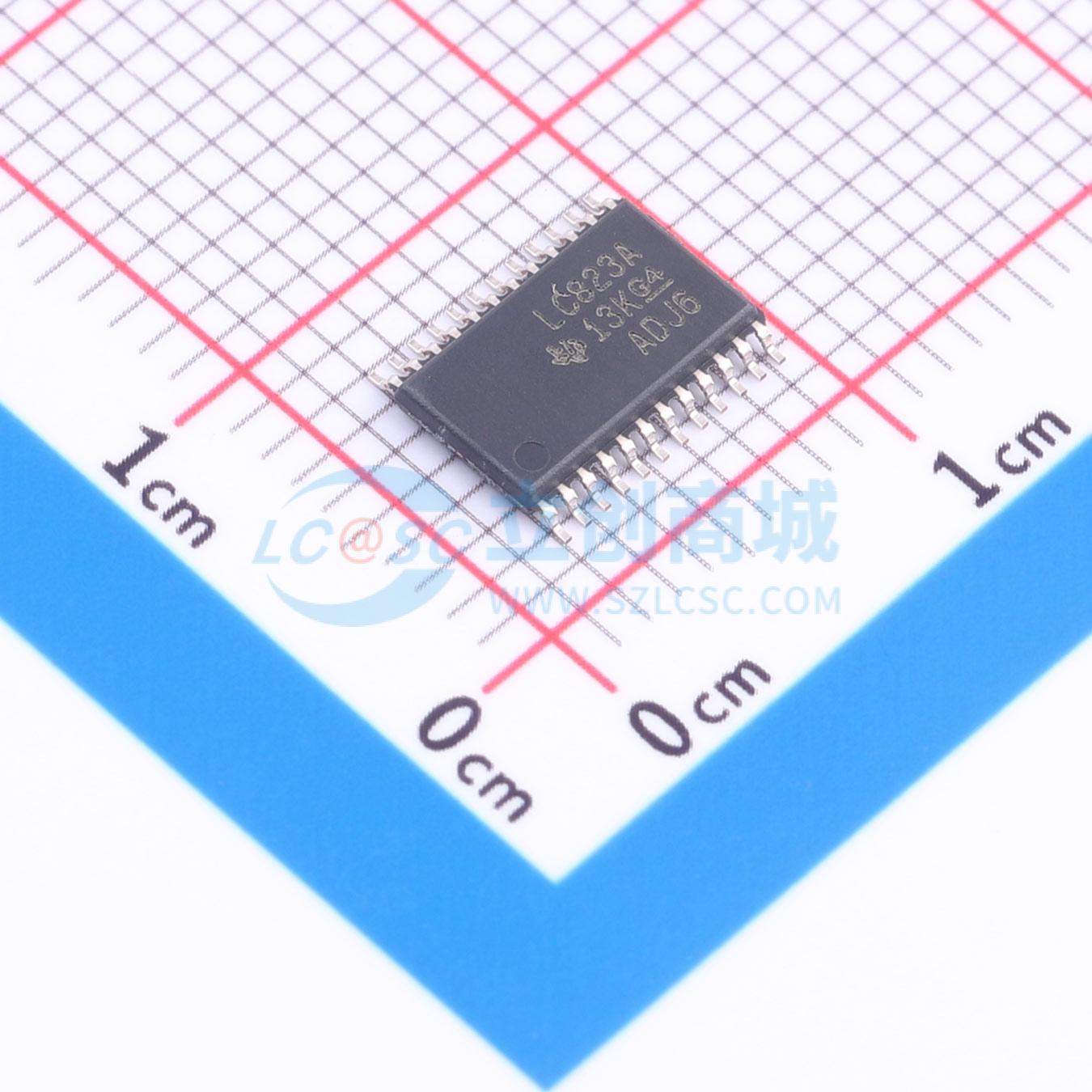

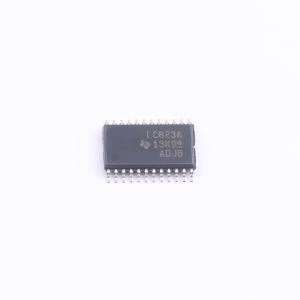

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC823APWT
SN74LVC823APWT
- 描述
- SN74LVC823A 具有三态输出的 9 位总线接口触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC823APWT
- 商品编号
- C2864660
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 9 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 8ns@3.3V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 1.8ns | |
| 保持时间 | 1.3ns |
商品概述
SN74LVC823A是一款9位总线接口D型触发器，工作电源电压范围为1.65V~3.6V，专为驱动高容性或相对低阻抗负载设计。
商品特性
- 工作电压范围1.65V~3.6V
- 输入可承受最高5.5V电压
- 3.3V供电下最大传输延迟tpd为7.9ns
- VCC为3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
- VCC为3.3V、环境温度25℃时，典型输出VOH下冲VOHV大于2V
- 所有端口支持混合模式信号操作，可在VCC为3.3V时支持5V输入输出电压
- Ioff支持部分掉电模式操作
- 锁存性能符合标准要求，可承受超过250mA电流
- ESD防护性能符合标准要求，可承受2000V人体模型（A114-A）、200V机器模型（A115-A）、1000V充电器件模型（C101）测试
- 提供DB、DGV、DW、NS、PW多种封装类型可选
- 时钟使能输入为低电平时，9个D型边沿触发器在时钟上升沿写入数据，时钟使能输入为高电平时禁用时钟缓冲，锁存输出
- 清零输入为低电平时，所有9个输出端置低，该过程独立于时钟
- 带缓冲输出使能输入，可将输出设置为正常逻辑状态或高阻态，输出高阻态时不影响内部锁存操作，可保留原有数据或写入新数据
- 可接受3.3V或5V器件的输入驱动，可在混合电压系统环境中用作电压转换器
- 断电时Ioff电路禁用输出，避免损坏性回流电流流过器件
- 上下电过程中，为保证输出处于高阻态，输出使端需要通过上拉电阻连接至VCC，电阻最小值由驱动器的灌电流能力决定
- 所有未使用的输入必须连接至VCC或地，以保证器件正常工作
应用领域
- 扩展缓冲寄存器实现
- I/O端口设计
- 带奇偶校验的双向总线驱动器设计
- 工作寄存器设计
