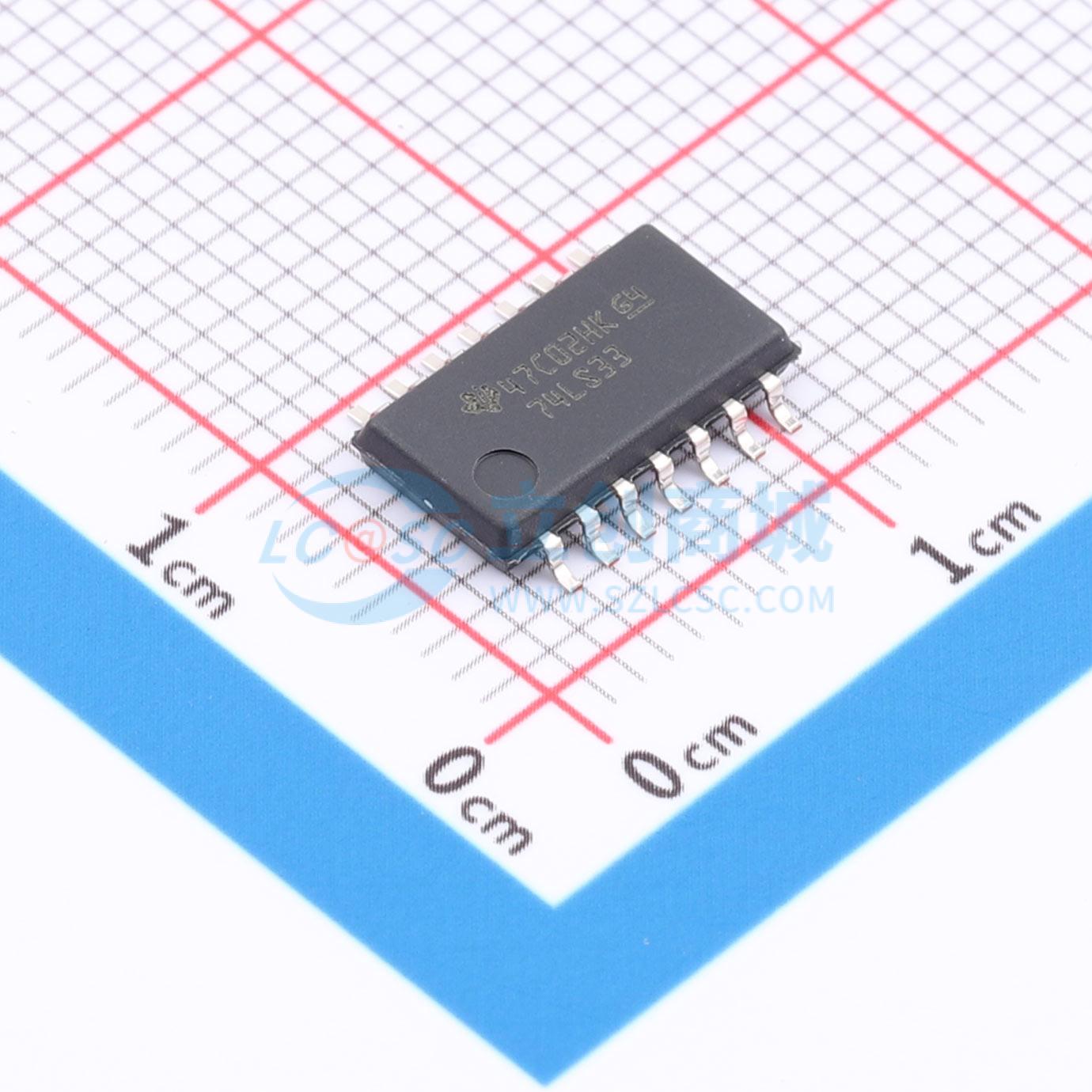

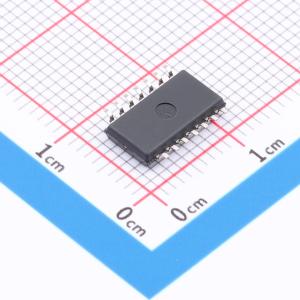

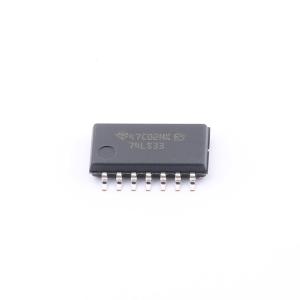

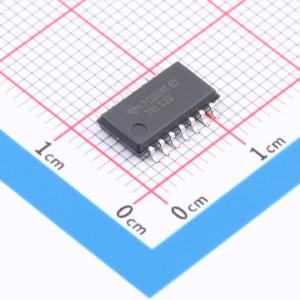

SN74LS33NSR
带集电极开路输出的四组 2 输入正或非缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS33 具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS33NSR
- 商品编号
- C2864426
- 商品封装
- SOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 输入类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开路集电极 |
商品概述
该系列为逻辑器件，包含四个独立的带集电极开路输出的二输入或非缓冲门。集电极开路输出需要搭配上拉电阻才能实现逻辑功能，可输出更高的VOH电平，逻辑关系为Y = 非(A+B) 或 Y = 非A · 非B，提供多种封装规格可选。
商品特性
- 内置四个独立的二输入或非缓冲门
- 采用集电极开路输出结构
- SN5433、SN54LS33工作温度范围为-55℃~125℃
- SN7433、SN74LS33工作温度范围为0℃~70℃
- 存储温度范围为-65℃~150℃
- 电源电压VCC最大值为7V
- '33型号输入电压最大值为5.5V，LS33型号输入电压最大值为7V
- 关态输出电压最大值为7V
- 可提供封装类型包括塑料小外形封装、陶瓷芯片载体封装、扁平封装、塑料双列直插封装、陶瓷双列直插封装
应用领域
- 线与逻辑应用
