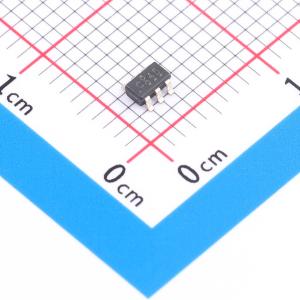

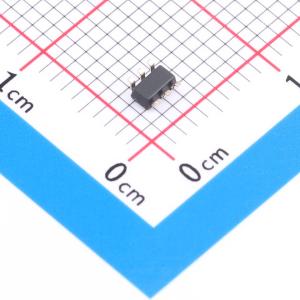

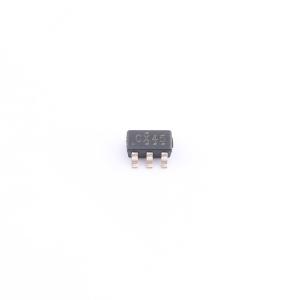

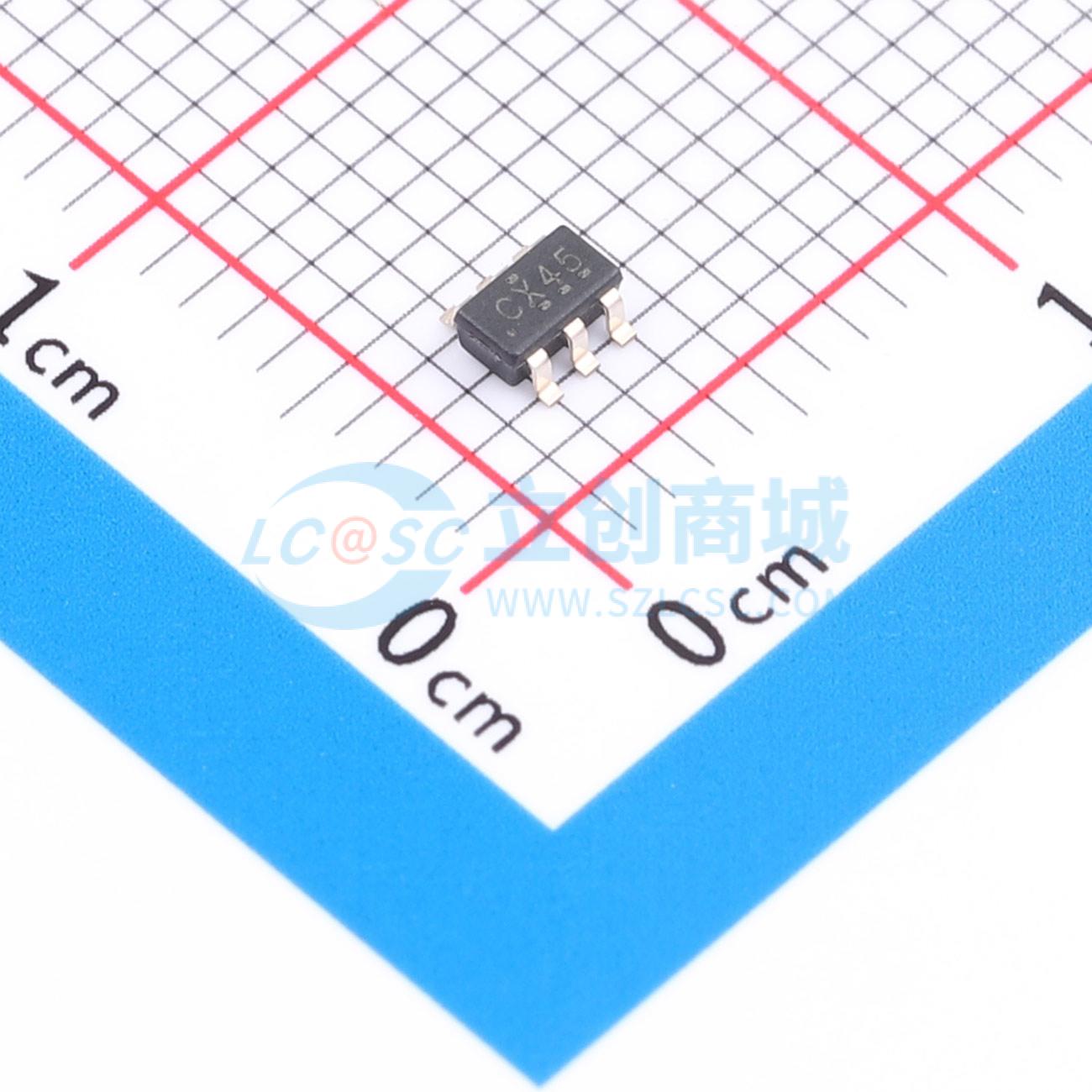

SN74LVC1GX04DBVT
SN74LVC1GX04DBVT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1GX04 单路 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1GX04DBVT
- 商品编号
- C2864362
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 系列 | 74LVC系列 |
商品概述
提供德州仪器NanoStar和NanoFree封装。支持5V VCC操作。输入接受电压至5.5V。一个未缓冲的反相器（SN74LVC1GU04）和一个缓冲的反相器（SN74LVC1G04）。适用于常用的时钟频率：15kHz、3.58MHz、4.43MHz、13MHz、25MHz、26MHz、27MHz、28MHz。在3.3V下最大tp为2.4ns。低功耗，最大ICC为10μA。在3.3V下输出驱动为±24mA。Ioff支持部分断电模式操作。闩锁性能超过每JESD 78，II类100mA。ESD保护超过JESD 22 2000V人体模型（A114-A）1000V带电设备模型（C101）。
SN74LVC1GX04器件设计用于1.65V至5.5V VCC操作。该器件将SN74LVC1GU04（具有未缓冲输出的反相器）和SN74LVC1G04（反相器）功能集成到单个器件中。LVC1GX04针对晶体振荡器应用进行了优化。
X1和X2可以连接到振荡器应用中的晶体或谐振器。该器件提供了额外的缓冲反相器（Y）用于信号调节。额外的缓冲反相器通过使其达到轨到轨来改善晶体振荡器输出的信号质量。
NanoStar和NanoFree封装技术是IC封装概念上的重大突破，使用裸片作为封装。
该器件完全指定了仅使用Ioff的部分断电应用（仅Y输出）。Ioff电路禁用输出，防止当器件断电时有害电流回流通过器件。
应用领域
- 晶振振荡器
- 时钟生成
