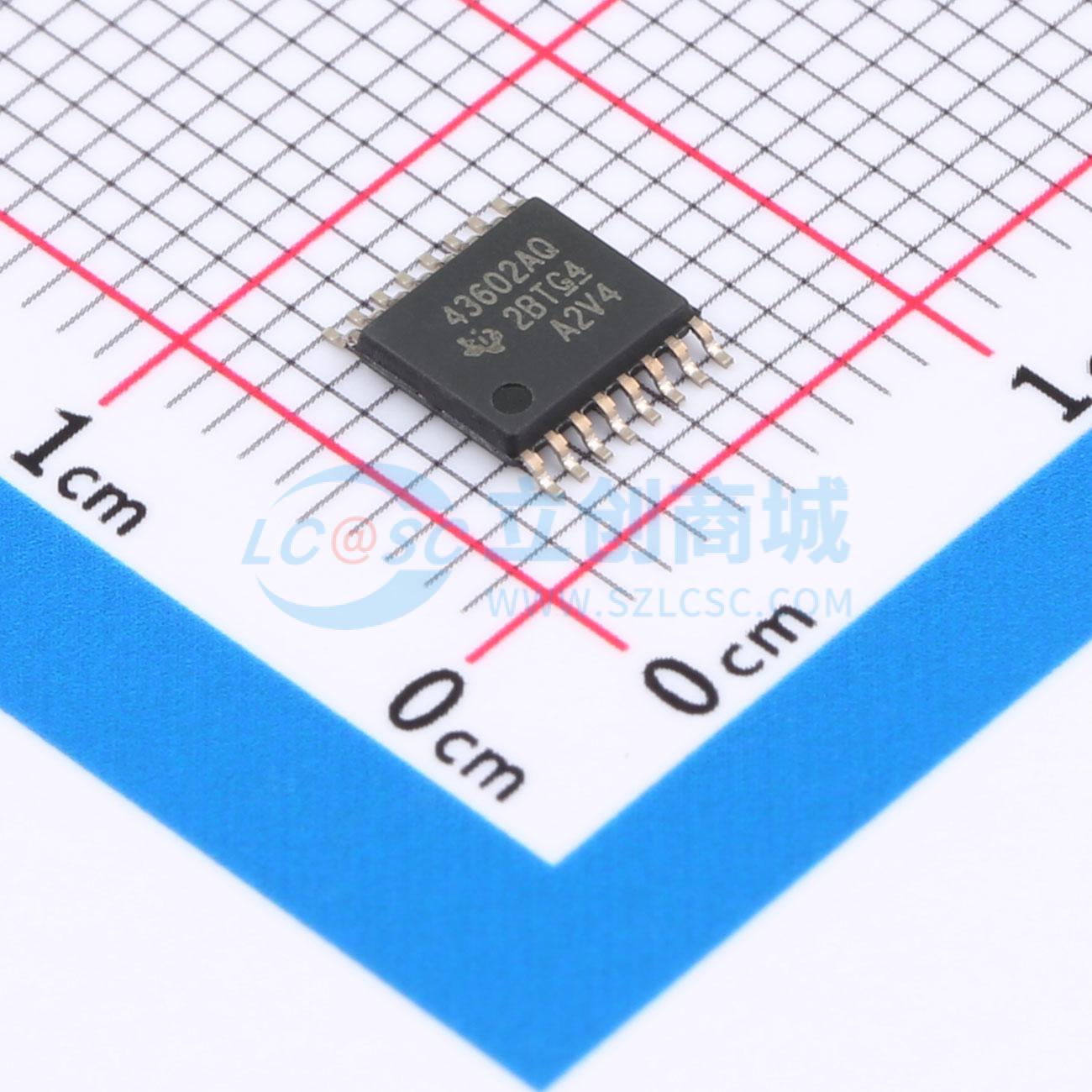

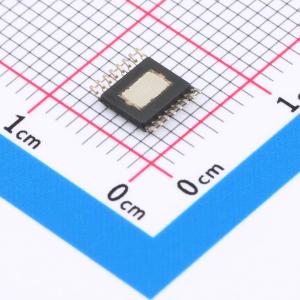

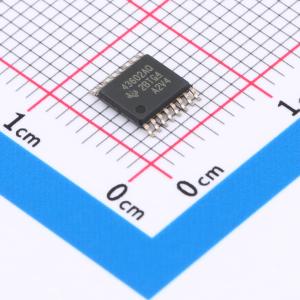

LM43602AQPWPRQ1

3.5V至36V 2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM43602-Q1 通过汽车认证的 3.5V 至 36V、2A 同步降压电压转换器
品牌名称: TI(德州仪器)
商品型号: LM43602AQPWPRQ1
商品编号: C2864367
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

LM43602-Q1稳压器是一款易于使用的同步降压直流/直流转换器，能够驱动高达2A的负载电流，输入电压范围为3.5V至36V（最大绝对值42V）。LM43602-Q1以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。扩展系列产品能够以引脚到引脚兼容封装提供0.5A、1A和3A负载电流选项。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。可选功能包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，可为各种应用提供灵活且易于使用的平台应用中对通道损失进行线性补偿。轻载时的断续传导和自动频率调制可提升轻载效率。此系列只需要很少的外部组件，并且引脚排列可实现简单、最优的印刷电路板(PCB)布局布线。保护功能包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。LM43602A-Q1版本针对PFM操作进行优化，推荐用于新设计。该器件与LM4360x和LM4600x系列引脚到引脚兼容。

商品特性

符合汽车应用要求认证，具有符合AEC-Q100标准的下列结果：器件温度等级2，环境工作温度范围为 -40°C至 +125°C，稳压静态电流27μA，可在轻负载条件下实现高效率（DCM和PFM），符合EN55022/CISPR 22电磁干扰(EMI)标准
集成同步整流
可调频率范围：200kHz至2.2MHz（默认值为500kHz）
与外部时钟频率同步
内部补偿几乎可与陶瓷、固态电解、钽和铝质电容器的任一组合一同工作时保持稳定
电源正常状态标志
软启动至预偏置负载，内部软启动：4.1ms，可由外部电容器延长的软启动时间
输出电压跟踪功能
程序系统欠压闭锁(UVLO)精确使能
具有断续模式的输出短路保护
过热关断保护

应用领域

AM以下波段汽车应用
工业用电源
通用宽VIN稳压
高效负载点稳压
电信系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~28V
	输出电流	2A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	27uA
	开关管(内置/外置)	内置
	输出类型	可调
