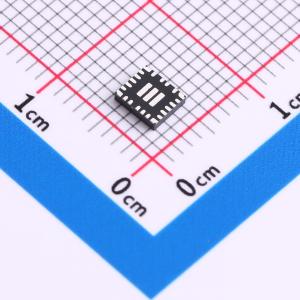

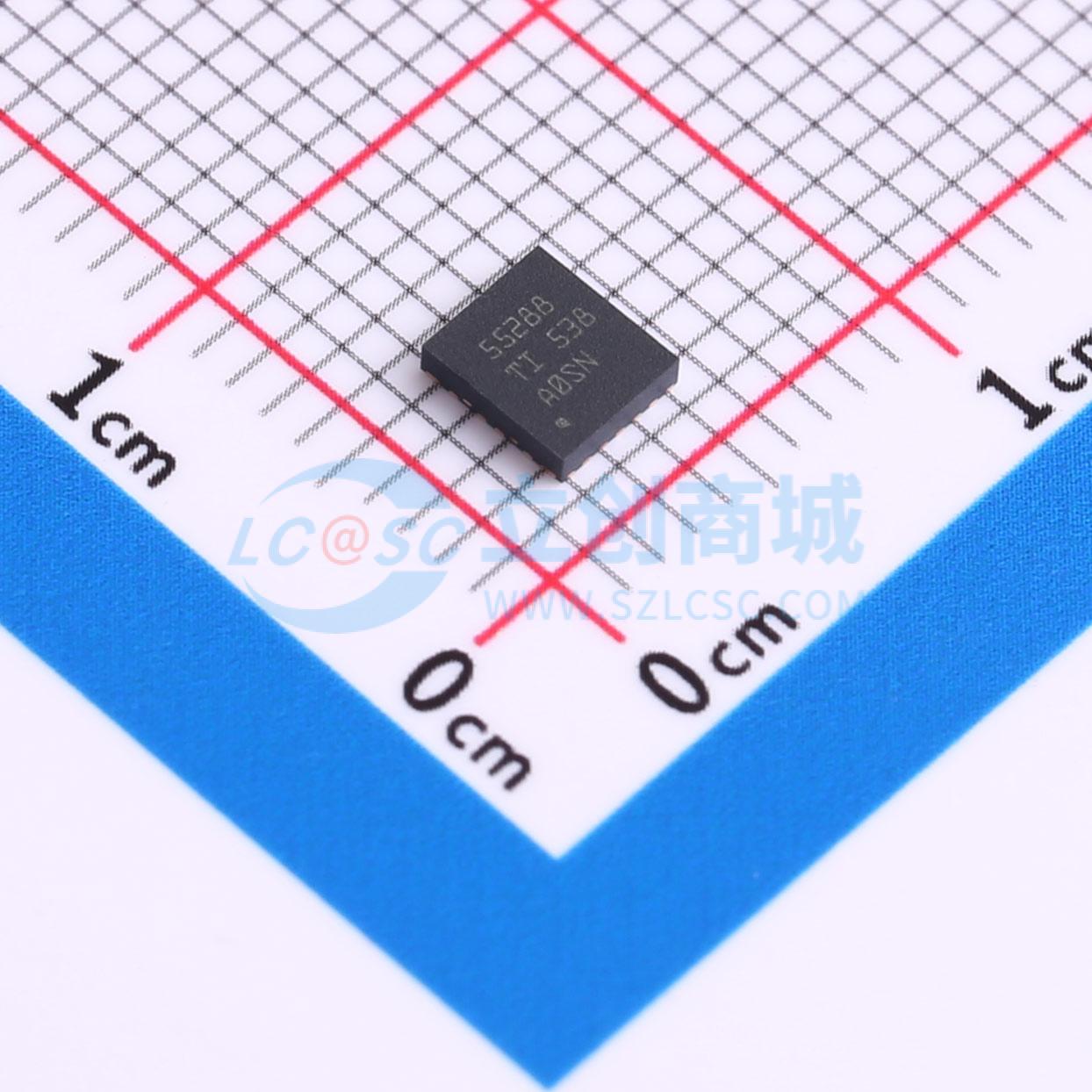

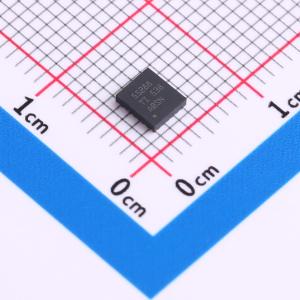

温馨提醒：图片仅供参考，商品以实物为准

TPS55288RPMR

升降压型 16A 2.7V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55288是一款同步四开关降压/升压转换器,能够在宽输入电压范围（2.7V至36V）内工作,输出电压范围为0.8V至22V。支持USB PD规范,具有I2C接口,可编程输出电压和电流限制。提供多种保护功能,包括输出过压保护、平均电感器电流限制、逐周期峰值电流限制和输出短路保护。
品牌名称: TI(德州仪器)
商品型号: TPS55288RPMR
商品编号: C2864583
商品封装: VQFN-26-HR(3.5x4)
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

TPS55288 是一款同步四开关降压/升压转换器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。TPS55288 在 2.7V 至 36V 的宽输入电压范围内工作，可输出 0.8V 至 22V 电压以支持各种不同的应用。 TPS55288 集成了两个 16A MOSFET，其中的升压桥臂可实现解决方案尺寸和效率间的平衡。通过 I2C 接口对输出电压和输出电流限制进行编程，TPS55288 完全符合 USB PD 规范。TPS55288 能够通过 12V 输入电压提供 100W 的功率。 TPS55288 采用平均电流模式控制方案。开关频率可通过外部电阻在 200 kHz 至 2.2 MHz 之间进行编程，并且可与外部时钟同步。TPS55288 还提供展频选项，从而更大限度地减少峰值 EMI。 TPS55288 提供输出过压保护、平均电感器电流限制、逐周期峰值电流限制和输出短路保护。TPS55288 还通过可选输出电流限制和断续模式保护，在持续过载情况下确保安全运行。 TPS55288 可在高开关频率下使用小型电感器和小型电容器。此器件采用 4.0mm×3.5mm QFN 封装。

商品特性

可编程电源 (PPS) 支持 USB 供电 (USB PD)
宽输入电压范围：2.7V 至 36V
可编程输出电压范围：0.8V 至 22V，步长为 20mV
±1% 基准电压精度
电缆上压降的可调输出电压补偿
可编程输出电流限值高达 6.35A，阶跃为 50mA
±5% 精密输出电流监测
I2C 接口
在整个负载范围内具有高效率
Vin = 12V、Vout = 20V 且 ΔlOUT = 3A 时效率为 97%
轻负载状态下的可编程 PFM 和 FPWM 模式
避免频率干扰和串扰
降低 EMI
可选可编程扩展频谱
无引线封装
丰富的保护特性
输出过压保护
利用断续模式实现输出短路保护
热关断保护
可编程平均电感器电流限制高达 16A
小解决方案尺寸

应用领域

USB PD
集线站
工业 PC
移动电源
显示器
无线充电器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~36V
	输出电压	800mV~22V
	输出电流	16A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
