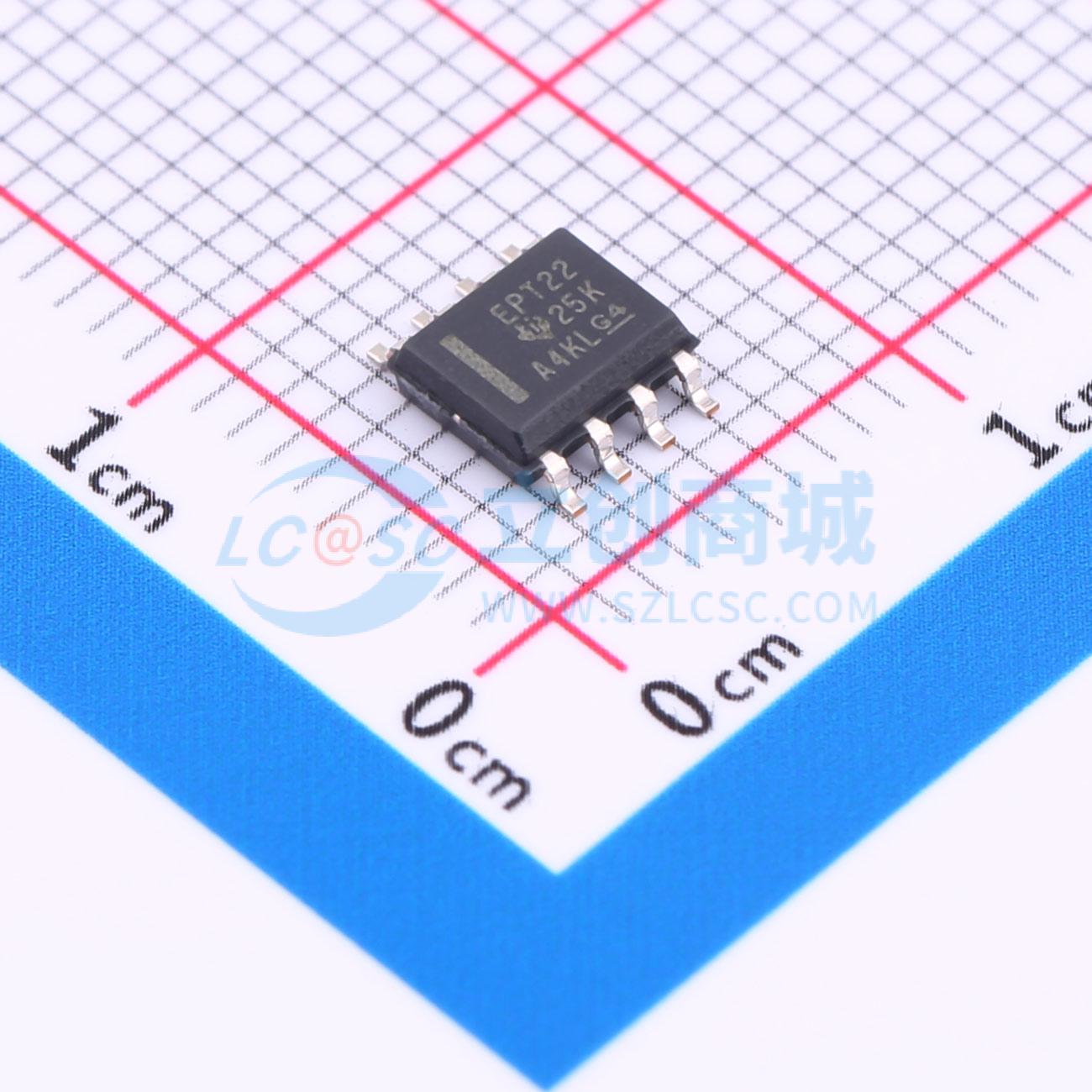

温馨提醒：图片仅供参考，商品以实物为准
SN65EPT22DR
3.3V双路LVTTL/LVCMOS至差分LVPECL缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65EPT22 3.3V 双通道 LVTTL/LVCMOS 至差动 LVPECL 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65EPT22DR
- 商品编号
- C2864611
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | LVTTL；LVCMOS | |
| 输出信号 | LVPECL | |
| 数据速率 | - | |
| 工作电压(VCCA) | - | |
| 工作电压(VCCB) | 3V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 差分 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 缓冲器 |
商品概述
SN65EPT22是一款低功耗双路LVTTL转LVPECL转换器件，器件内置电路可在输入处于开路状态时维持已知逻辑高电平，该器件采用行业标准SOIC-8封装，也可提供TSSOP-8封装选项。
商品特性
- 双路3.3V LVTTL转LVPECL缓冲器
- LVPECL工作电压VCC范围为3.0V~3.6V，接地端为0V
- 支持时钟频率最高达2.0GHz，典型值
- 典型传播延迟为420ps
- 输入开路条件下可输出确定的高电平
- 内置温度补偿
- 与MC100ELT23直接兼容
- 采用PNP单端输入，可实现最小负载
- 工作温度范围为-40℃~85℃
应用领域
- 背板的数据与时钟传输
- 信号电平转换
