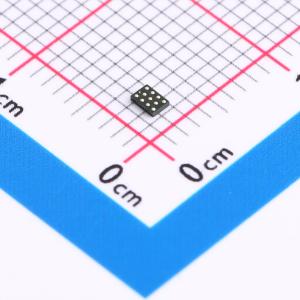

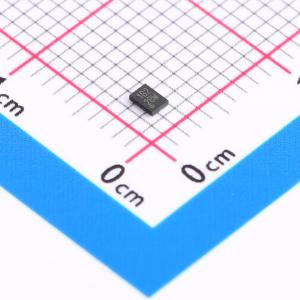

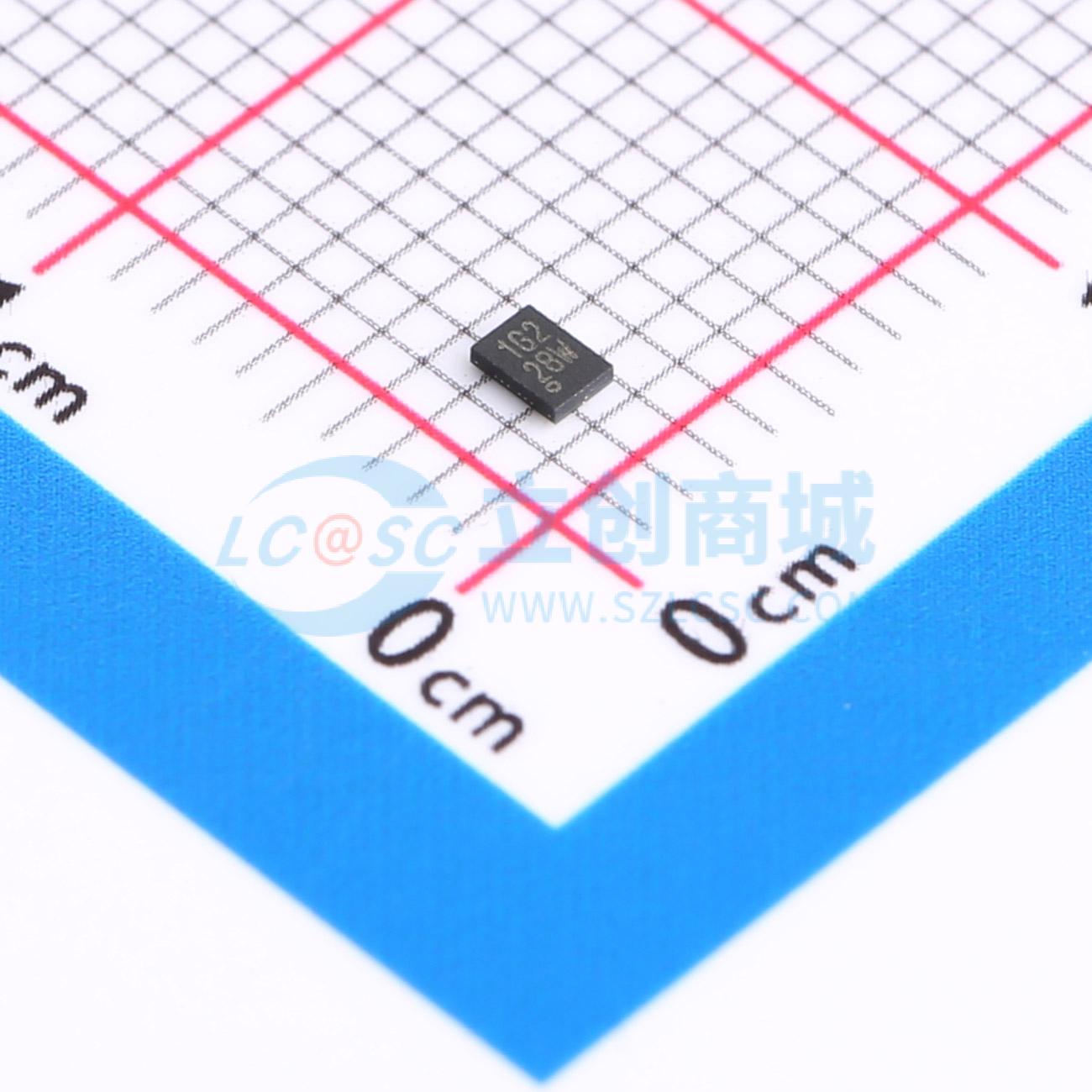

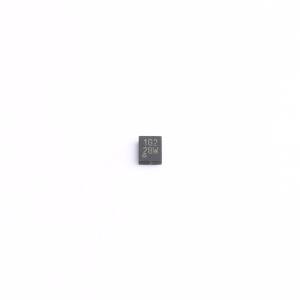

SN74AVC4T234ZWAR实物图
  • SN74AVC4T234ZWAR商品缩略图
  • SN74AVC4T234ZWAR商品缩略图
  • SN74AVC4T234ZWAR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AVC4T234ZWAR

4位双电源单向同相电压转换器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AVC4T234 具有可配置电压转换的 4 位双电源总线收发器
品牌名称
TI(德州仪器)
商品型号
SN74AVC4T234ZWAR
商品编号
C2867887
商品封装
NFBGA-11​
包装方式
编带
商品毛重
0.011克(g)

商品参数

属性参数值
商品目录转换器/电平移位器
通道类型单向
数据速率380Mbps
工作电压(VCCA)900mV~3.6V
工作电压(VCCB)900mV~3.6V
元件数1
每个电路通道数4
属性参数值
工作温度-40℃~+85℃
功能特性断电保护;输出使能高阻
灌电流(IOL)-
拉电流(IOH)-
接口类型-
芯片类型电平转换器

商品概述

这款4位同相总线收发器采用两个独立的可配置电源轨来实现B端口输入和A端口输出之间的异步通信。A端口旨在跟踪VCCA,而B端口旨在跟踪VCCB。VCCA和VCCB均可配置为0.9V至3.6V范围内的值。SN74AVC4T234 解决方案可确保在整个 0.9V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗,满足电池供电型便携式应用的低功耗需求,从而延长电池的使用寿命。该产品还可以保持出色的信号完整性。该器件完全符合使用Ioff的部分断电应用的规范要求。Ioff电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。VCC隔离特性可确保只要有任何一个VCC输入接地 (GND),则 A 侧端口处于高阻抗状态。如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。

商品特性

  • 0.9V至3.6V的宽工作VCC范围
  • 3.6V耐压I/O支持混合模式的信号操作
  • 电压为 3.3V 时,tpd 最大值为 3.7 ns
  • 平衡传播延迟:tPLH = tPHL
  • 低静态功耗, 最大 ICC 为 5 μA
  • 如果任一VCC变为 0V , 则会禁用输出
  • 电压为 1.8V 时, 输出驱动为 ±3 mA
  • A侧输出端有 26Ω 串联电阻
  • Ioff支持局部断电模式运行
  • 输入迟滞可在输入端实现缓慢的输入转换和更好的开关噪声抗扰度
  • 最大数据速率
    • 380Mbps(1.8V至3.3V转换)
    • 200Mbps(小于1.8V至3.3V转换)
    • 200Mbps(转换至2.5V或1.8V)
    • 150Mbps(转换至1.5V)
    • 100Mbps(转换至1.2V)
  • 闩锁性能超过 100 mA , 符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求
    • 2000V人体放电模型(A114-A)
    • 500V充电器件模型 (C101)

应用领域

  • 个人电子产品
  • 工业
  • 企业
  • 电信
