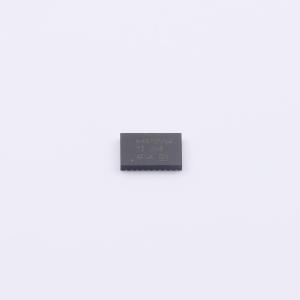

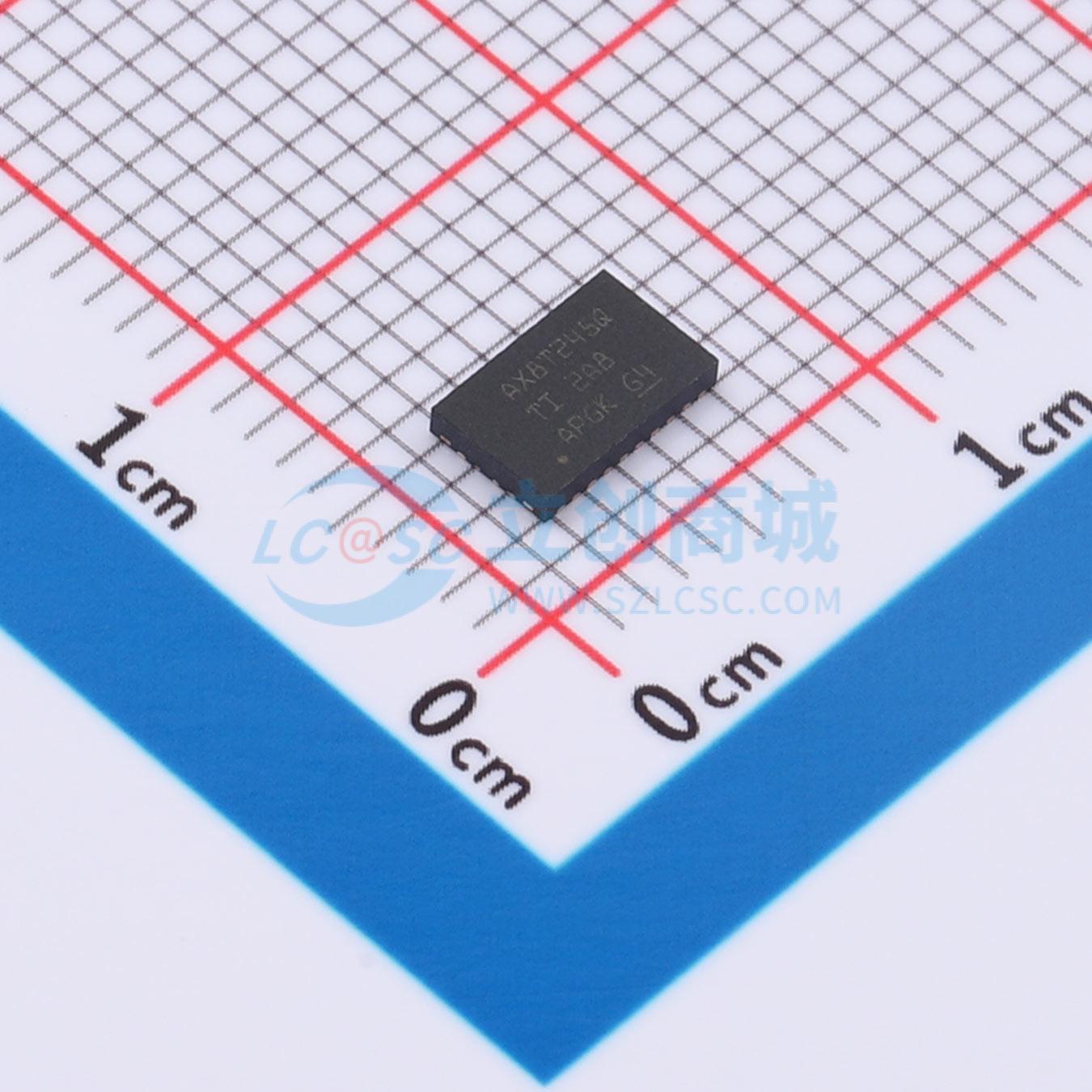

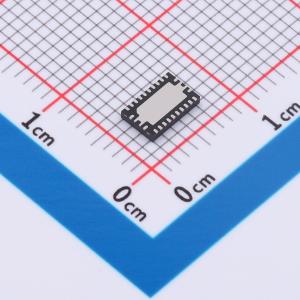

CAXC8T245QRHLRQ1

SN74AXC8T245-Q1 器件是一款 8 位同相总线收发器，可用于解决在最新电压节点（0.7V、0.8V 和 0.9V）上运行的器件与在业界通用电压节点（1.8V、2.5V 和 3.3V）上运行的器件之间的电压电平不匹配问题。 器件通过两条独立电源轨（VCCA 和 VCCB）运行，运行电压可低至 0.65V。数据引脚 A1 至 A8 均用于跟踪 VCCA，可承受 0.65V - 3.6V 的电源电压。数据引脚 B1 至 B8 均用于跟踪 VCCB，可承受 0.65V - 3.6V 的电源电压。 SN74AXC8T245-Q1 器件旨在实现数据总线间的异步通信。根据方向控制输入（DIR1 和 DIR2）的逻辑电平，此器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能 (OE) 输入可用于禁用输出，从而有效隔离总线。 SN74AXC8T245-Q1 器件旨在使控制引脚（DIR 和 OE）以 VCCA 为基准。 该器件专用于使用 Ioff 的局部断电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。 VCC 隔离功能可确保当任一 VCC 输入电源低于 100mV 时，所有电平转换器输出都将禁用并处于高阻抗状态。 为了确保电平转换器 I/O 在上电或断电期间处于高阻抗状态，应将 OE 通过上拉电阻器接到 VCCA；此电阻器的最小值由驱动器的灌电流能力决定。

• 符合面向汽车应用的 AEC - Q100 标准
• 采用可湿侧面 QFN (WRGY) 封装
• 通过认证且完全可配置的双电源轨设计，可允许各个端口在 0.65V 至 3.6V 的电源电压范围内运行
• 工作温度范围为 – 40℃ 至 +125℃
• 多向控制引脚，支持同步升降转换
• 从 1.8V 转换到 3.3V 时，支持高达 380Mbps 的转换速率
• VCC 隔离功能可在断电情况下有效隔离两条总线
• 局部断电模式可在断电情况下限制回流电流
• 兼容 SN74AVC8T245 - Q1 电平转换器
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范

• 信息娱乐系统
• 音响主机
• ADAS 融合
• ADAS 前置摄像头
• HEV 电池管理系统
