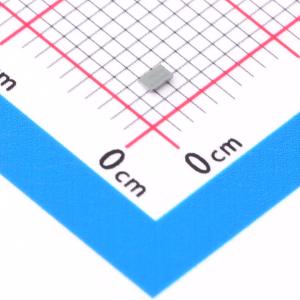

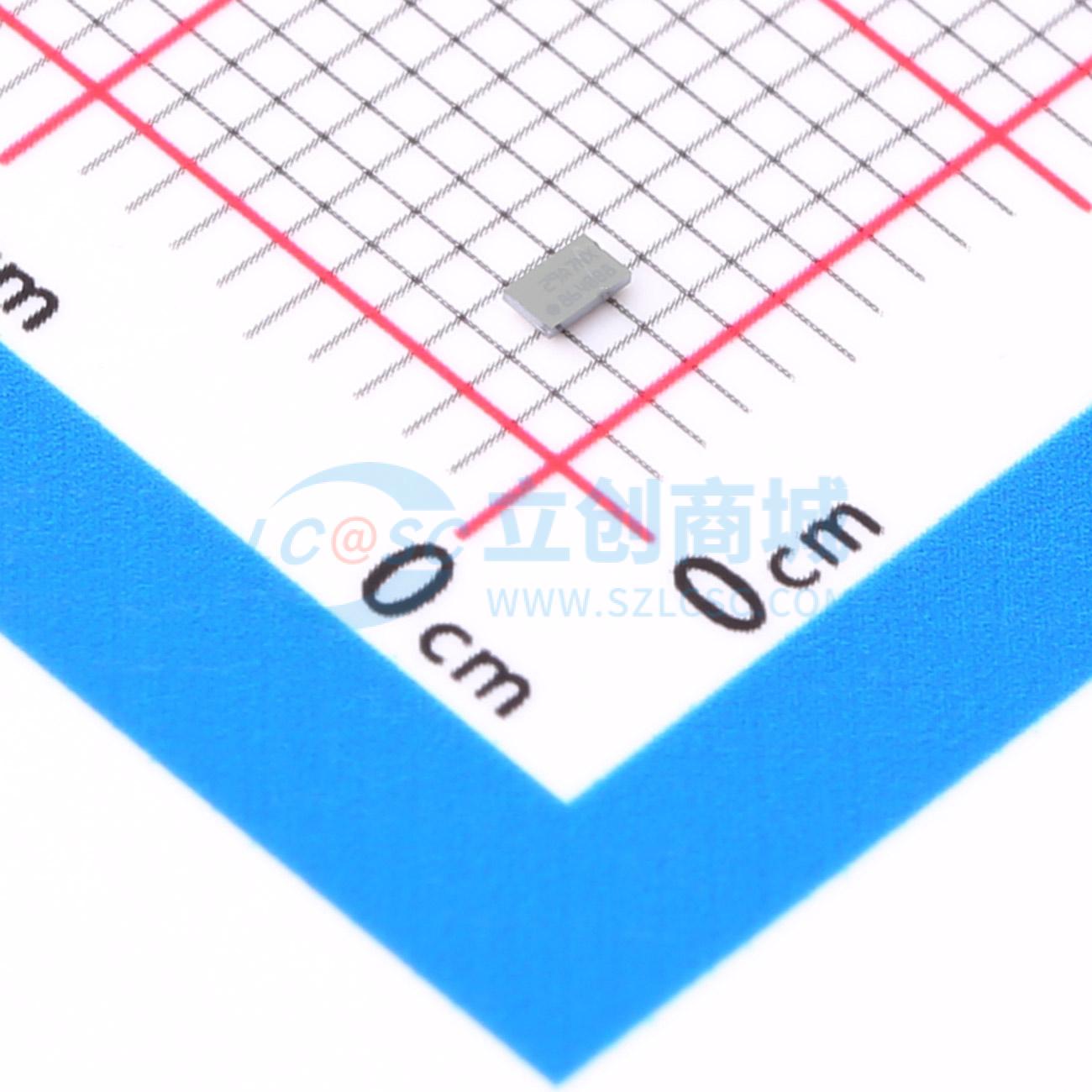

TPS628640BYCGR

具有I2C接口、采用WCSP封装的2.4V至5.5V输入、4A和6A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62864 采用 1.05mm x 1.78mm WCSP 封装且具有 I2C 接口的 4A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS628640BYCGR
商品编号: C2864562
商品封装: DSBGA-15
包装方式: 编带
商品毛重: 0.093333克(g)

商品参数

商品概述

TPS62864 和 TPS62866 器件是采用 I²C 接口的高频同步降压转换器，可提供高效、自适应和高功率密度解决方案。该转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。该器件还可强制进入 PWM 模式运行，以实现最小的输出电压纹波。凭借其 DCS-Control 架构，该器件可实现出色的负载瞬态性能并符合严格的输出电压精度要求。通过 I²C 接口和专用 VID 引脚，可快速调整输出电压，使负载的功耗适应应用不断变化的性能需求。

商品特性

7mΩ 和 6.5mΩ 内部功率 MOSFET
90% 效率（0.9V 输出）
可实现快速瞬态响应的 DCS-Control 拓扑
1% 的输出电压精度
4μA 工作静态电流
2.4V 至 5.5V 输入电压范围
2.4MHz 开关频率通过外部电阻器进行选择
启动输出电压
I²C 从器件地址
I²C 接口选择
节电模式或强制 PWM 模式
输出放电
断续或锁存短路保护
输出电压斜坡速度
动态电压调节 (DVS) 的 VID 引脚
热预警和热关断
电源正常状态指示器引脚选项
兼容 I²C 的接口速率高达 3.4Mbps
采用 1.05mm×1.78mm×0.5mm 15 脚 WCSP 封装，间距为 0.35mm
使用 TPS62866 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

为 FPGA、CPU、ASIC 或视频芯片组提供内核电源
摄像头模块
固态硬盘
光学模块

优惠活动

7.7折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	400mV~1.15V
	输出电流	4A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
