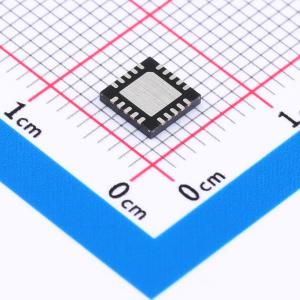

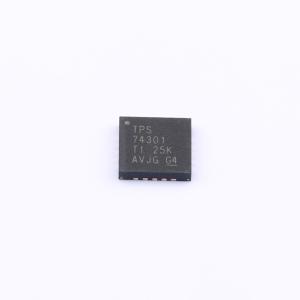

温馨提醒：图片仅供参考，商品以实物为准

TPS74301RGWR

具有电源正常指示功能的 1.5A、低输入电压 (0.8V)、高精度、可调节超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单输出 LDO、1.5A、可调节电压（0.8 至 3.3V）、任意电容或无电容、可编程上电定序 20-VQFN -40 to 85
品牌名称: TI(德州仪器)
商品型号: TPS74301RGWR
商品编号: C2864578
商品封装: VQFN-20-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS743xx低压差（LDO）线性稳压器为各种应用提供了一种易于使用的可靠电源管理解决方案。TRACK引脚可使输出跟踪外部电源。此功能有助于降低许多处理器的核心和I/O电源引脚之间ESD结构所承受的压力。使能输入和电源正常输出便于与外部稳压器进行轻松排序。这种完全的灵活性使用户能够配置出满足FPGA、DSP和其他有特殊启动要求的应用的排序需求的解决方案。精密基准源和误差放大器在负载、线路、温度和工艺变化范围内可实现1%的精度。每个LDO搭配低成本陶瓷输出电容时都能保持稳定，并且该系列产品的工作温度范围为-40°C至+125°C。TPS743xx采用小型（5mm x 5mm）QFN封装，可实现高度紧凑的整体解决方案尺寸。对于需要额外散热的应用，也提供DDPAK（KTW）封装。

商品特性

跟踪引脚支持灵活的上电排序
在线路、负载和温度变化范围内精度为±1%
借助外部偏置电源支持低至0.9V的输入电压
可调输出（0.8V至3.6V）
固定输出（0.9V至3.6V）
超低压差：1.5A时为55mV（典型值）
搭配任意或无输出电容时均能保持稳定
出色的瞬态响应
提供5mm * 5mm * 1mm QFN和DDPAK - 7封装
漏极开路电源正常输出（QFN）
高电平有效使能

应用领域

FPGA应用
DSP核心和I/O电压应用
后级稳压应用
有特殊启动时间或排序要求的应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	73dB@(1kHz)

	属性	参数值
	压差	55mV@(1.5A)
	噪声	25uVrms
	特性	PG脚；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
