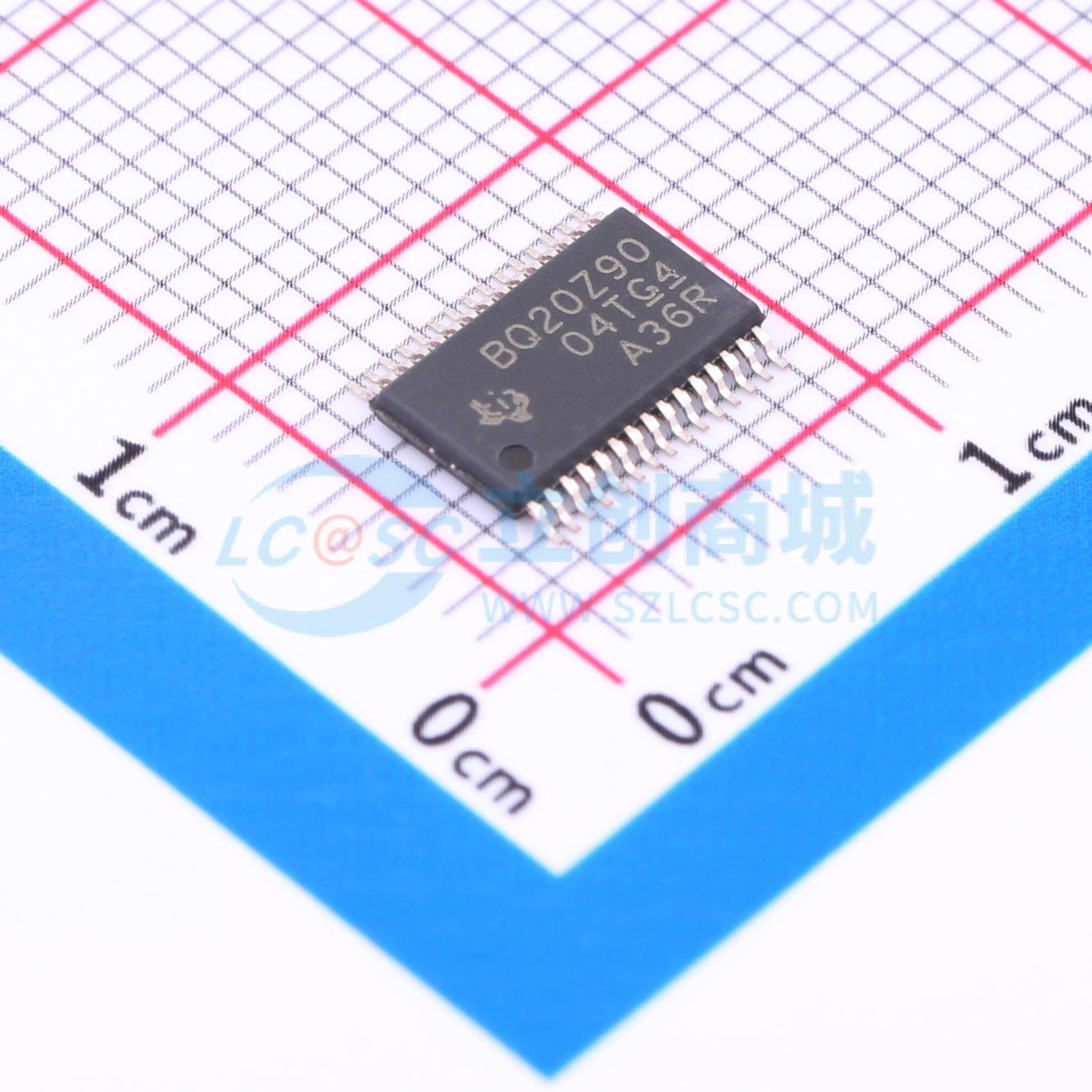

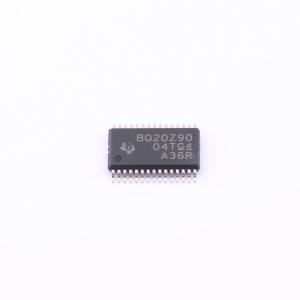

BQ20Z90DBTR-V150

支持 SBS 1.1 标准、采用阻抗跟踪技术的电量计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合 SBS v1.1 标准的电量监测计，可与 bq29330 一起使用 30-TSSOP -40 to 85
品牌名称: TI(德州仪器)
商品型号: BQ20Z90DBTR-V150
商品编号: C2864388
商品封装: TSSOP-30
包装方式: 编带
商品毛重: 1.04克(g)

商品参数

商品概述

bq20z90是一款符合SBS标准的电量计IC，采用了获得专利的阻抗跟踪™技术，适用于电池组或系统内安装。bq20z90利用其集成的高性能模拟外设，测量并精确记录锂离子或锂聚合物电池的可用电量。它可监测电池组的容量变化、电池阻抗、开路电压及其他关键参数，并通过串行通信总线将这些信息报告给系统主控制器。该器件设计用于与bq29330模拟前端（AFE）保护IC配合使用，以实现功能和安全性的最大化，并减少智能电池电路中的元件数量和成本。阻抗跟踪技术可持续分析电池阻抗，从而实现卓越的电量计量精度。这使得在每个周期的各个阶段，都能在考虑放电率、温度和电池老化等因素的情况下计算剩余容量。

商品特性

获得专利的阻抗跟踪™技术可精确测量锂离子和锂聚合物电池的可用电量，在电池的整个使用寿命内误差优于±1%
即时精确，无需学习周期
可自动补偿电池老化、电池自放电和温度影响导致的效率损失
支持智能电池规范SBS V1.1
可与德州仪器（TI）的bq29330模拟前端（AFE）保护IC配合使用，提供完整的电池组电子解决方案
具备全面的可编程电压、电流和温度保护功能
集成时基，无需外部晶体，还提供可选的晶体输入
适用于7.2V、10.8V或14.4V电池组，所需外部元件数量减少50%
基于强大的低功耗RISC CPU内核，配备高性能外设
集成现场可编程闪存，无需外部配置存储器
使用高分辨率16位积分型Δ-Σ转换器测量电荷流量，分辨率优于0.65 nVh，可自校准
使用16位Δ-Σ转换器进行精确的电压和温度测量
提供丰富的数据报告选项，以改善系统交互
可选脉冲充电功能，可缩短充电时间
可驱动3段、4段或5段LED显示屏，用于指示剩余电量
支持SHA-1认证

应用领域

笔记本电脑
医疗和测试设备
便携式仪器

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.4V~2.6V
	电池类型	锂电池
	电池节数	-

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	400uA
	接口类型	SMBus
