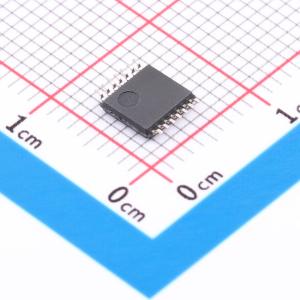

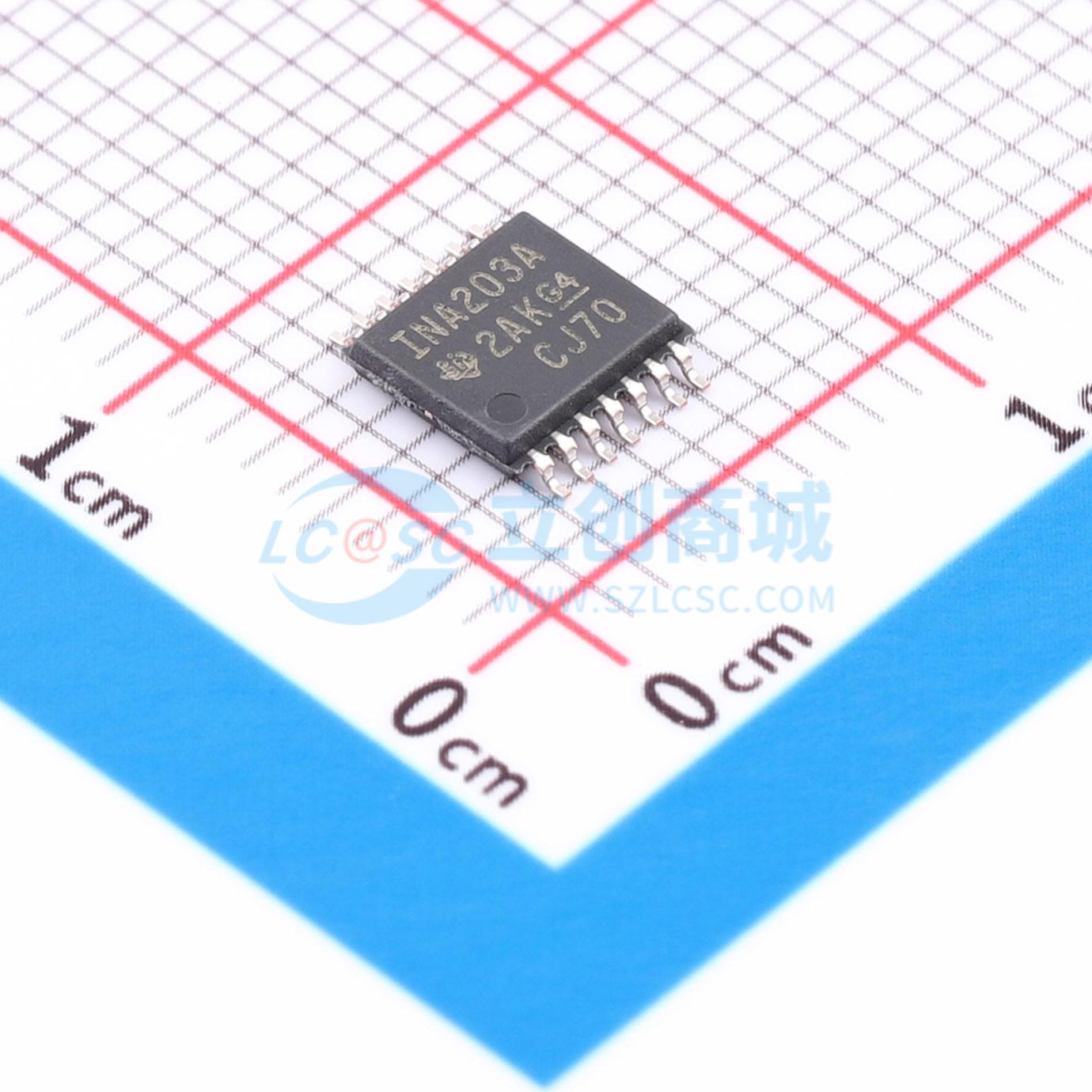

温馨提醒：图片仅供参考，商品以实物为准
INA203AIPWR
16-V至80-V、500-kHz电流感测放大器，带双比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA203 带双路比较器的 -16V 至 80V、500kHz 电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA203AIPWR
- 商品编号
- C2864395
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -16V~80V | |
| 增益 | 20V/V | |
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±18V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 输入滤波器；内置比较器 |
商品概述
完整的电流检测解决方案。有三种增益可供选择：INA203 = 20V/V、INA204 = 50V/V、INA205 = 100V/V。两个比较器：具有锁存功能的比较器 1；带可选延迟的比较器 2。共模范围：-16V 至 80V。高准确度：过温条件下为 3.5%（最大值）。带宽：500kHz。静态电流：1.8mA。封装：SO - 14、TSSOP - 14、VSSOP - 10。
商品特性
- 三种增益可供选择：INA203 = 20V/V、INA204 = 50V/V、INA205 = 100V/V
- 两个比较器：具有锁存功能的比较器 1；带可选延迟的比较器 2
- 共模范围：-16V 至 80V
- 高准确度：过温条件下为 3.5%（最大值）
- 带宽：500kHz
- 静态电流：1.8mA
- 封装：SO - 14、TSSOP - 14、VSSOP - 10
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 汽车
- 电源管理
- 电池充电器焊接设备
