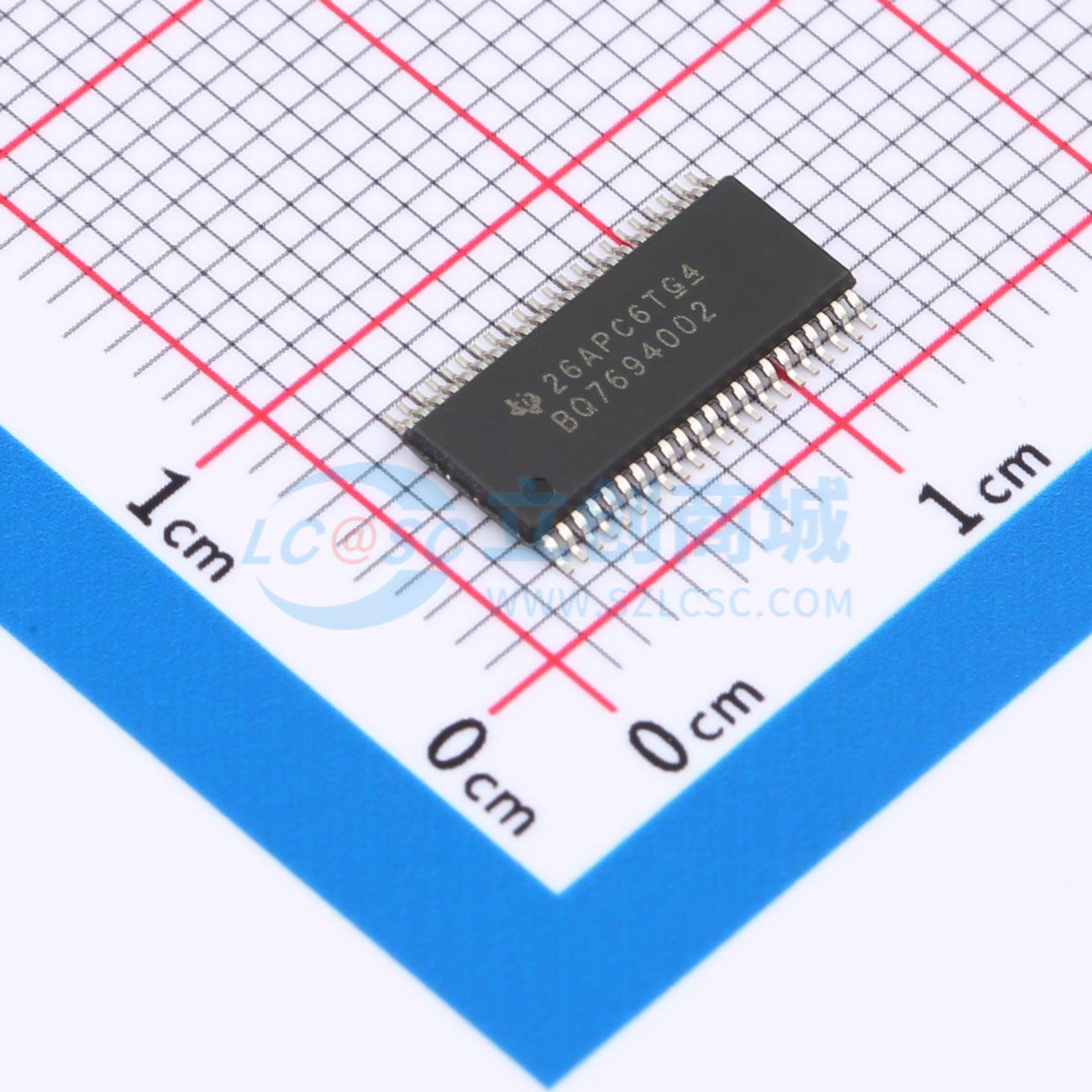

温馨提醒：图片仅供参考，商品以实物为准

BQ7694002DBTR

用于锂离子电池和磷酸盐电池的3节至15节串联电池监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ76940 9 至 15 节串联锂离子和锂磷酸盐电池监控器（bq76940 系列）
品牌名称: TI(德州仪器)
商品型号: BQ7694002DBTR
商品编号: C2864637
商品封装: TSSOP-44
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

BQ769x0 可靠的模拟前端 (AFE) 器件系列是针对下一代高功率系统（如轻型电动车辆、电动工具和不间断电源）的完整电池组监控与保护解决方案的组成部分。BQ769x0 专为实现低功耗而设计：不仅可通过启用/禁用 IC 中的子块来控制整个芯片的电流消耗，还可以利用运输模式将电池组轻松切换至超低功耗状态。 BQ76920 器件支持多达 5 节串联电池或典型值为 18 V 的电池组，BQ76930 可处理多达 10 节串联电池或典型值为 36 V 的电池组，而 BQ76940 支持多达 15 节串联电池或典型值为 48 V 的电池组。可借助这些 AFE 管理各种电池化学物质，例如锂离子、磷酸铁锂等。通过 I2C，主机控制器可以使用 BQ769x0 来执行多种电池组管理功能，例如监控（电池电压、电池组电流、电池组温度）、保护（控制充电/放电 FET）以及平衡功能。集成式模数 (A/D) 转换器可实现对关键系统参数的纯数字读取，并会在 TI 制造过程中校准这些参数。

商品特性

纯数字接口
内部模数转换器 (ADC) 用于测量电池电压、芯片温度和外部热敏电阻，一个单独的、内部 ADC 测量电池组电流（库伦电荷计数器）
直接支持多达三个热敏电阻 (103AT)
放电过流 (OCD)
放电短路 (SCD)
过压 (OV)
欠压 (UV)
次级保护器故障检测
集成电池均衡场效应晶体管 (FET)
充电、放电低侧 NCH FET 驱动器
到主机微控制器的警报中断
2.5 V 或 3.3 V 输出电压稳压器
无需 EEPROM 编程
高电源电压绝对最大值（高达 108V）
可兼容 I2C 的简单接口（CRC 选项）
可容忍电池随机连接

应用领域

轻型电动车辆 (LEV)：电动自行车、电动踏板车、脚踏电动自行车和踏板辅助自行车
电动工具和园艺工具
电池备份单元 (BBUS)、储能系统 (ESS) 和不间断电源 (UPS) 系统
其他工业电池组

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	6V~25V
	电池类型	磷酸铁锂电池；锂电池
	电池节数	9~15

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	60uA
	均衡电流	5mA
	接口类型	I2C
