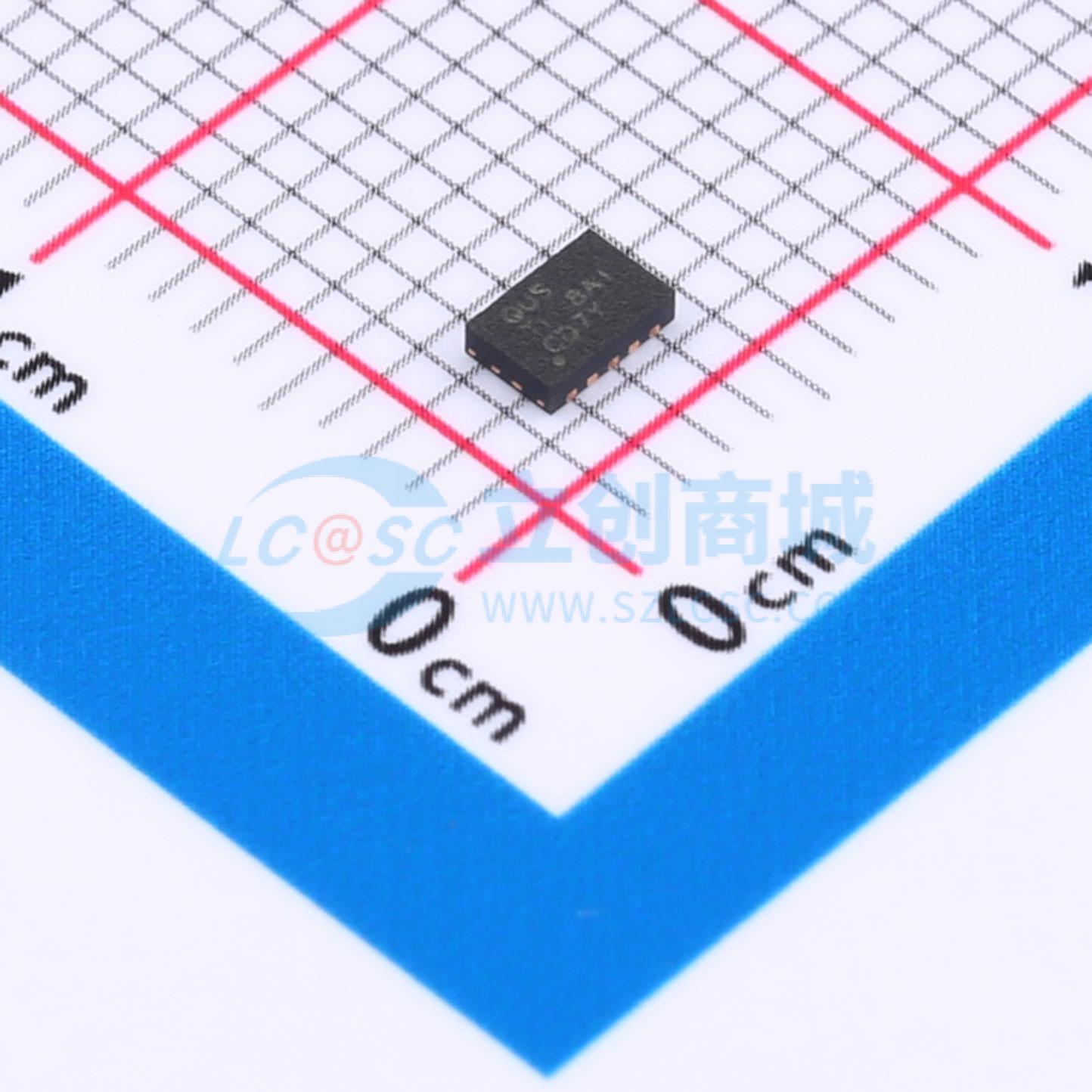

温馨提醒：图片仅供参考，商品以实物为准

BQ25070DQCR

具有50mALDO的1A、单路输入、单节LiFePO4线性电池充电器

描述: BQ25070 适用于磷酸铁锂应用的单节 1A、单节电池线性充电器
品牌名称: TI(德州仪器)
商品型号: BQ25070DQCR
商品编号: C2864737
商品封装: WSON-10-EP(2x3)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

bq25070 是一款面向空间受限便携式应用的高集成度 LiFePO4 线性电池充电器。该器件可依靠一个 USB 端口或 AC 适配器工作，并能以高达 1A 的充电电流来给单节 LiFePO4 电池充电。30V 的输入电压范围和输入过压保护功能可支持低成本的未调节适配器。bq25070 具有单个电源输出，用于给电池充电以及为系统供电。充电电流可采用 CTRL 输入设置为高达 1A。此外，该 IC 中还集成了一个 4.9V ±10% 50mA LDO，用于为低功耗外部电路供电。LiFePO4 充电算法免除了锂离子电池充电周期中常用的恒定电压模式控制。取而代之的是，将电池快速充电至过充电电压，然后使之衰减至一个较低的浮动充电电压门限。取消恒定电压控制可显著地缩短充电时间。在充电周期中，一个内部控制环路负责监视 IC 结温，并在内部温度门限被超过时减小充电电流。充电器功率级和充电电流感应功能完全集成在一起。充电器功能具有高准确度电流和电压调节环路以及充电状态显示。

商品特性

单节 LiFePO4 电池充电算法
30V 输入额定值及 10.5V 过压保护 (OVP)
50mA 集成型低压降线性稳压器 (LDO)
可通过单个输入接口 (CTRL) 设置充电电流
7% 充电电流调节准确度
热调整及保护
软起动功能可减小浪涌电流
电池 NTC 监测
充电状态指示
采用小型 2mm × 3mm 10 引脚 SON 封装

应用领域

智能手机
移动电话
便携式媒体播放器
低功耗手持式设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.75V~10.2V
	最大充电电流	1A
	充电饱和电压	3.7V

	属性	参数值
	电池类型	磷酸铁锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	6uA
