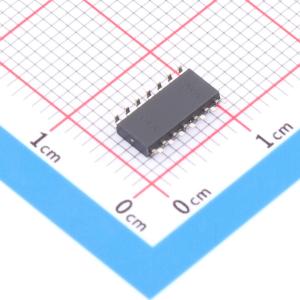

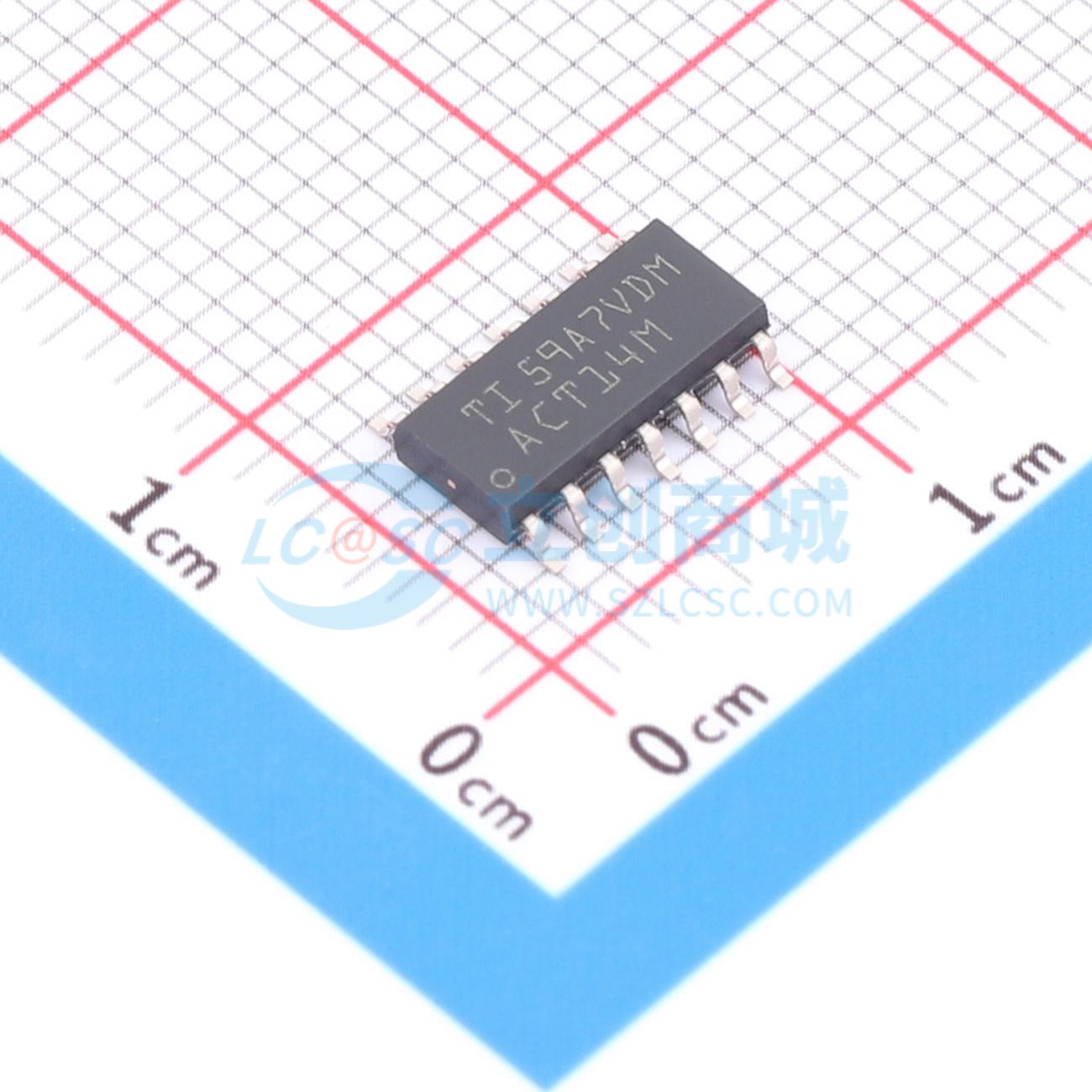

CD74ACT14M96
六施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT14M96
- 商品编号
- C2864213
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.343克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.4V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV~1.3V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 14.5ns@5V,50pF | |
| 系列 | 74ACT | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
CD74ACT14包含六个独立反相器，该器件执行布尔功能Y = A非，每个电路作为独立反相器工作，由于施密特作用，反相器对于正向信号和负向信号分别具有不同的输入阈值电平V_T+和V_T-。
商品特性
- 输入兼容TTL电平
- 兼具双极型F、AS、S系列的运行速度，功耗显著降低
- 抗噪声能力优于标准反相器
- 可适应远慢于标准要求的输入上升、下降压摆率
- 输出驱动电流为±24mA，可扇出15个F器件
- 采用耐可控硅闩锁的CMOS工艺与电路设计
- 可提供超过2kV的静电放电保护
- 电源电压范围为-0.5V~6V
- 输入钳位电流为±20mA，输出钳位电流为±50mA
- 连续输出电流为±50mA，流过VCC或地的连续电流为±100mA
- E封装的封装热阻抗为80℃/W，M封装的封装热阻抗为86℃/W
- 存储温度范围为-65℃~150℃
- 未使用的输入必须接VCC或地，以保证器件正常工作
- 可验证在85℃下具备最小50Ω传输线驱动能力，在125℃下具备最小75Ω传输线驱动能力
- 符合现行欧盟RoHS要求，均质材料中RoHS管控物质含量不超过0.1
