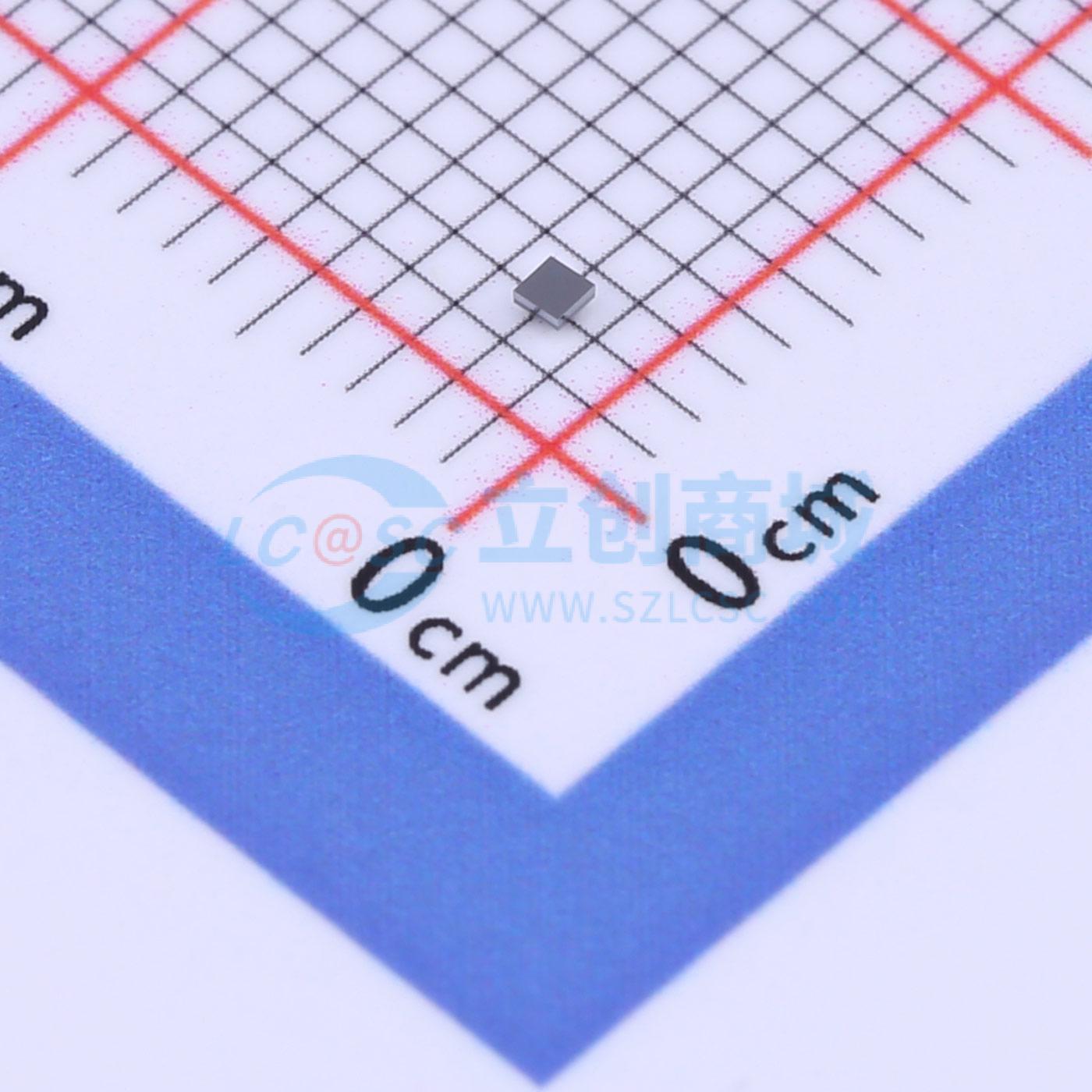

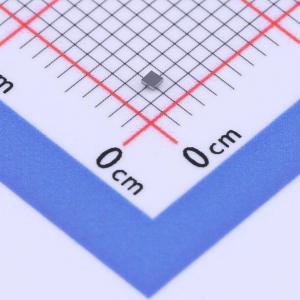

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G04YZVR
单反相器门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G04 单路 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G04YZVR
- 商品编号
- C2864295
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 3.7ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 |
商品概述
SN74LVC1G04是一款单反相门，设计用于1.65V~5.5V Vcc工作，实现布尔函数Y = 非A。该CMOS器件可在宽Vcc工作范围内保持高输出驱动能力，同时维持低静态功耗，有多种封装可选，包含尺寸为0.8mm × 0.8mm的超小型DPW封装。
商品特性
- 提供面积0.64平方毫米、引脚间距0.5mm的超小型DPW封装
- 支持5V Vcc工作
- 输入可承受最高5.5V电压，支持向下电平转换至Vcc
- 3.3V条件下最大传播延迟tpd为3.3ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类标准
- 静电放电保护性能符合JESD 22标准
- 可承受2000V人体模型(A114-A)静电放电
- 可承受200V机器模型(A115-A)静电放电
- 可承受1000V带电器件模型(C101)静电放电
应用领域
- AV接收机
- 便携式音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 便携式音频MP3播放器/记录仪
- 个人数字助理(PDA)
- 电信/服务器交直流单路控制模拟及数字电源
- 客户端与企业级固态硬盘(SSD)
- 液晶/数字高清电视(HDTV)
- 企业级平板电脑
- 服务器端视频分析
- 无线耳机、键盘与鼠标
