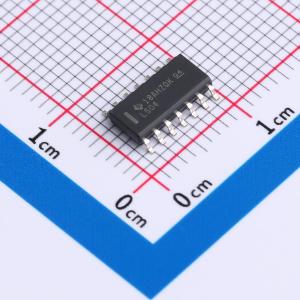

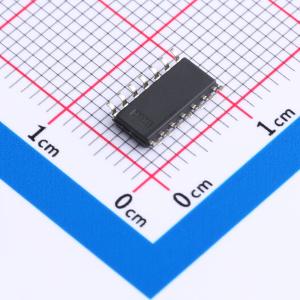

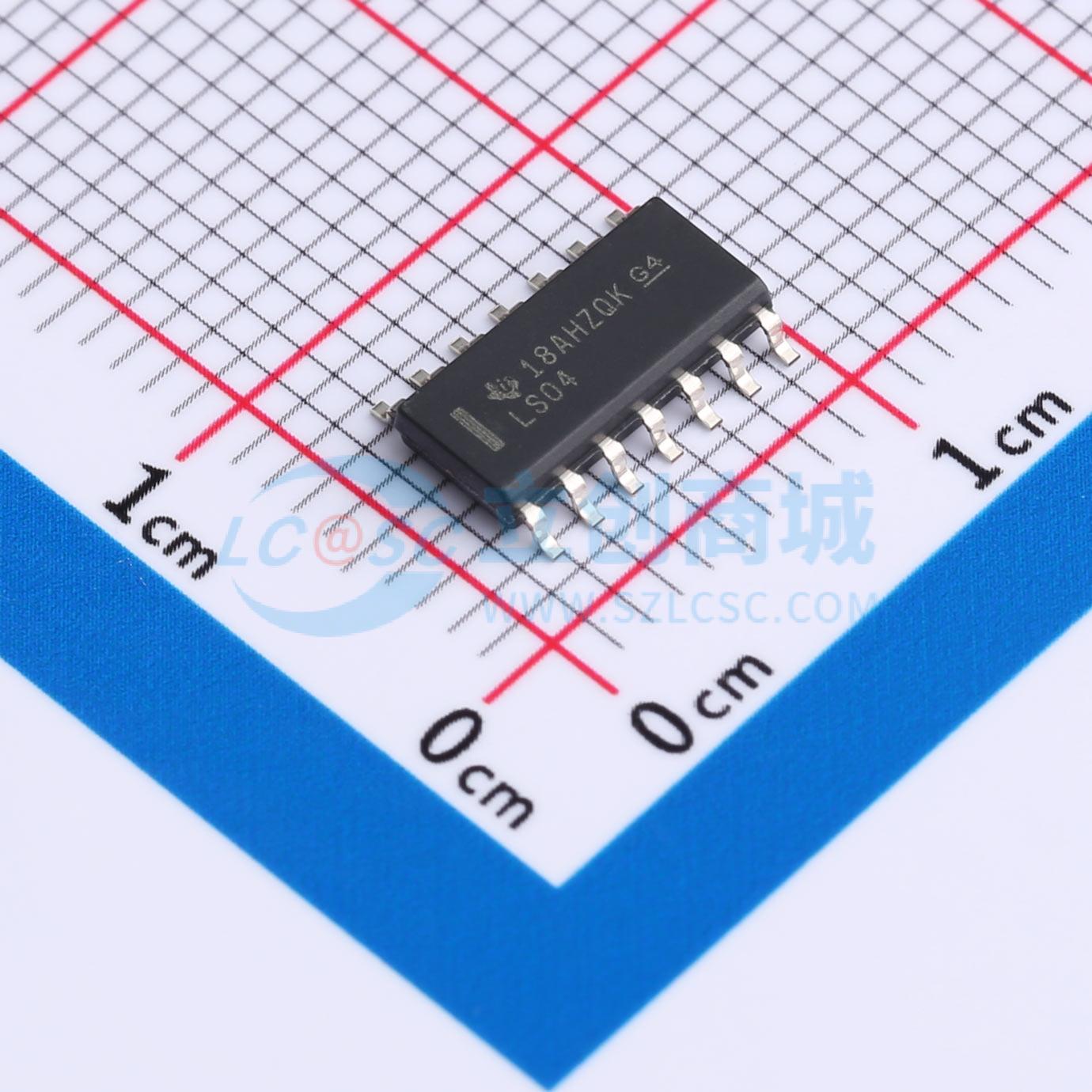

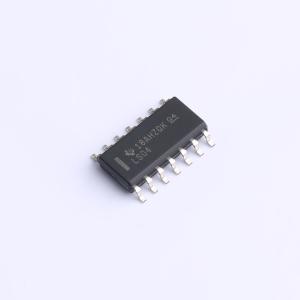

SN74LS04D
SN74LS04D
- 描述
- SN74LS04 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS04D
- 商品编号
- C2865079
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.7V | |
| 输出低电平(VOL) | 250mV | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
该器件为反相器产品，包含六个独立反相器，现有SN5404、SN54LS04、SN54S04、SN7404、SN74LS04、SN74S04多种型号，对应J、W、D、N、NS、DB、FK多种封装规格，部分引脚无内部连接
商品特性
- 包含六个独立反相器单元
- 最大额定电源电压VCC为7V
- 输入电压额定值：04、S04型号为5.5V，LS04型号为7V
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W
- 存储温度范围为-65℃~150℃
- 使用要求：所有未使用的输入必须接VCC或GND，以保证器件正常运行
- 典型参数测试条件为VCC=5V，TA=25℃
- 使用限制：一次最多仅可短路一个输出，短路持续时间不得超过1秒
