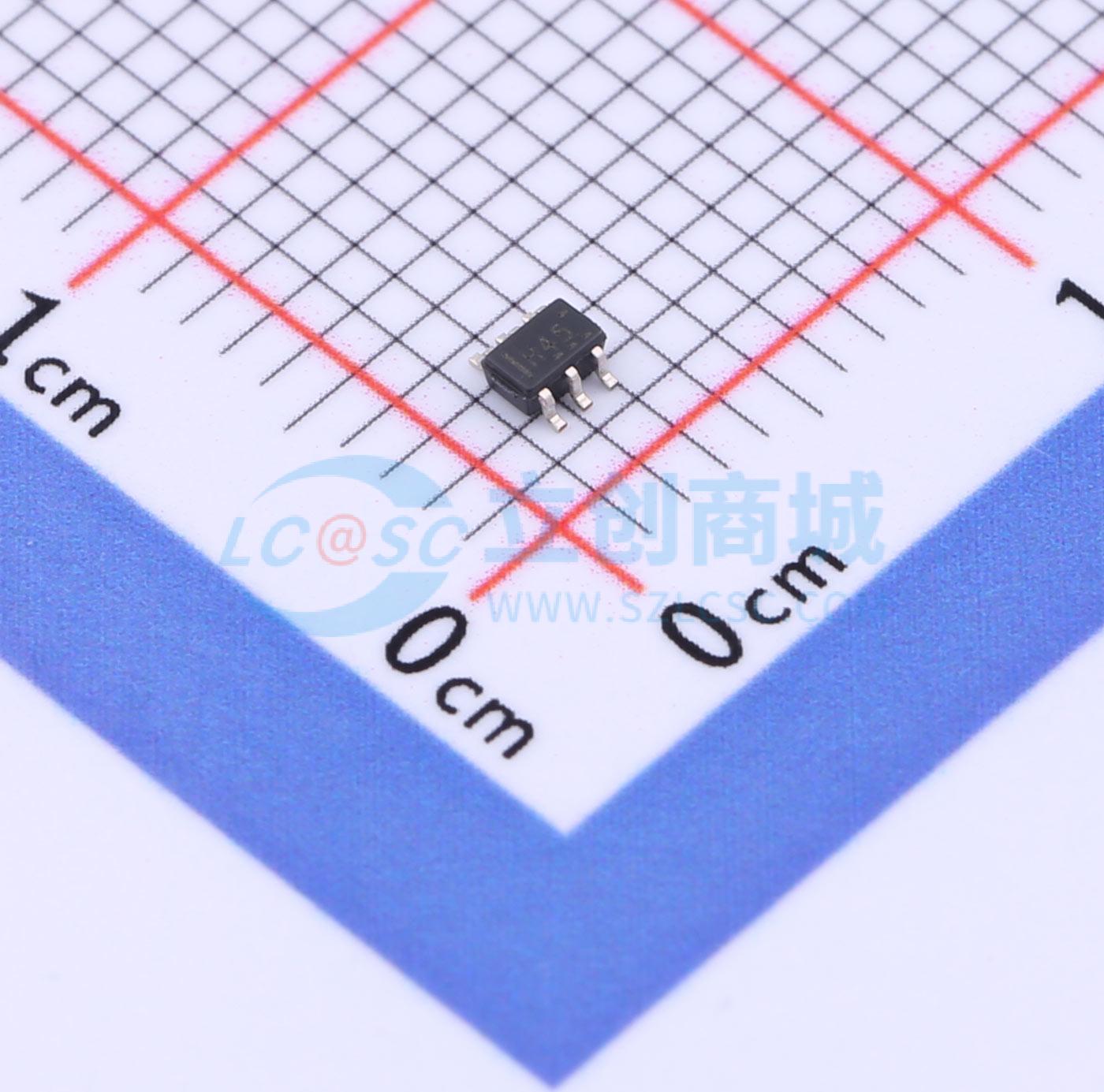

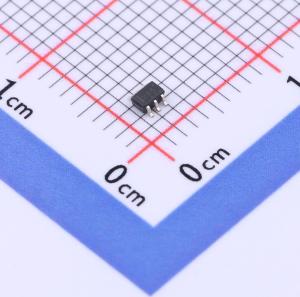

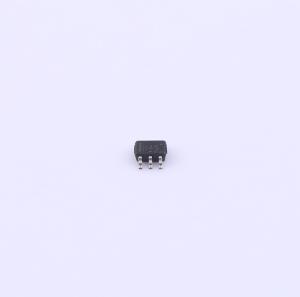

SN74AUP2G04DCKR
低功耗双反相器门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP2G04 2 通道、0.8V 至 3.6V 低功耗反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP2G04DCKR
- 商品编号
- C2865392
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~900mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 6.2ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 |
商品概述
这是一款低功耗双反相器门，型号为SN74AUP2G04，实现正逻辑下Y=非A的布尔运算功能，支持部分掉电模式运行，关断器件时可阻断有害电流回流，具备良好的信号完整性。
商品特性
- 提供多种封装规格，封装技术将芯片裸片作为封装本体
- 静态功耗低，最大I_CC为0.9μA
- 动态功耗低，3.3V条件下典型C_pd为4.3pF
- 输入电容低，典型C_i为1.5pF
- 噪声水平低，过冲和下冲小于V_CC的10
- 集成I_off电路，支持部分掉电模式操作
- 工作电源电压范围宽，为0.8V~3.6V
应用领域
- 有低功耗需求的电池供电便携式设备
