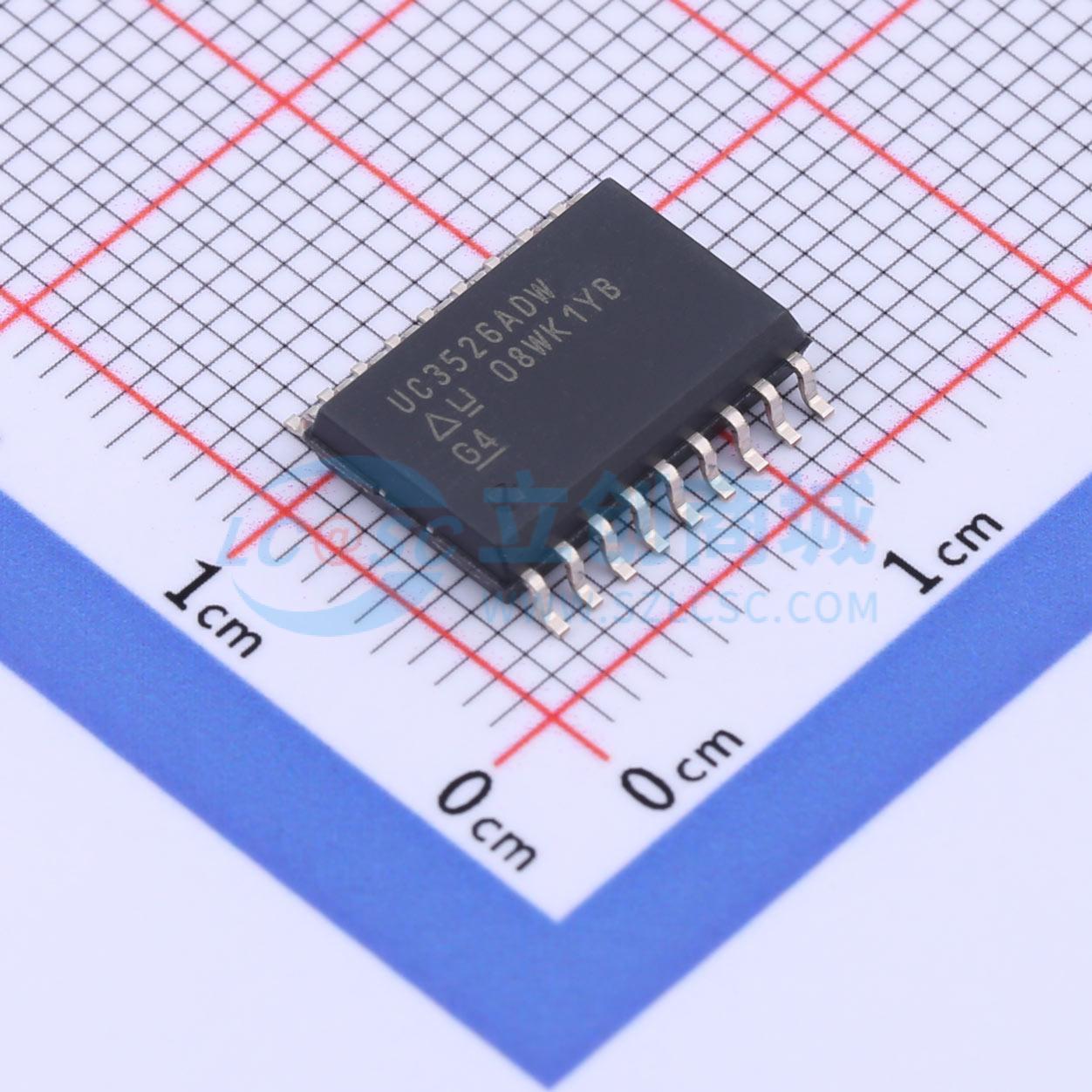

温馨提醒：图片仅供参考，商品以实物为准

UC3526ADWTR

7V~35V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 稳压脉宽调制器 18-SOIC 0 to 70
品牌名称: TI(德州仪器)
商品型号: UC3526ADWTR
商品编号: C2865089
商品封装: SOIC-18-300mil
包装方式: 编带
商品毛重: 0.64克(g)

商品参数

商品概述

UC1526A系列是性能得到提升的脉宽调制器电路，旨在在所有应用中直接替代等效的非“A”版本。通过多项重大改进，实现了更高频率的运行，这些改进包括：更精确的振荡器，最小死区时间更短；减少了电路延迟（特别是在电流限制方面）；改进了输出级，交叉导通电流可忽略不计。其他改进还包括集成了精密的带隙基准发生器、降低了整体电源电流，并增加了热关断保护功能。

除了这些改进之外，UC1526A系列还保留了欠压锁定、软启动、数字电流限制、双脉冲抑制逻辑和可调死区时间等保护功能。为便于接口连接，所有数字控制端口均与TTL兼容，采用低电平有效逻辑。

对于“逻辑电平”应用，通过将VIN、VC和VREF连接到精密5V输入电源，可实现5V（5V）工作。

商品特性

降低电源电流
振荡器频率可达600kHz，精密带隙基准
7至35V工作电压
双200mA源/灌输出，最小输出交叉导通
双脉冲抑制逻辑，欠压锁定，可编程软启动
热关断，TTL/CMOS兼容逻辑端口，5V工作（VIN = VC = VREF = 5.0V）

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	7V~35V
	输出电压	-
	输出电流	-
	开关频率	650kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
