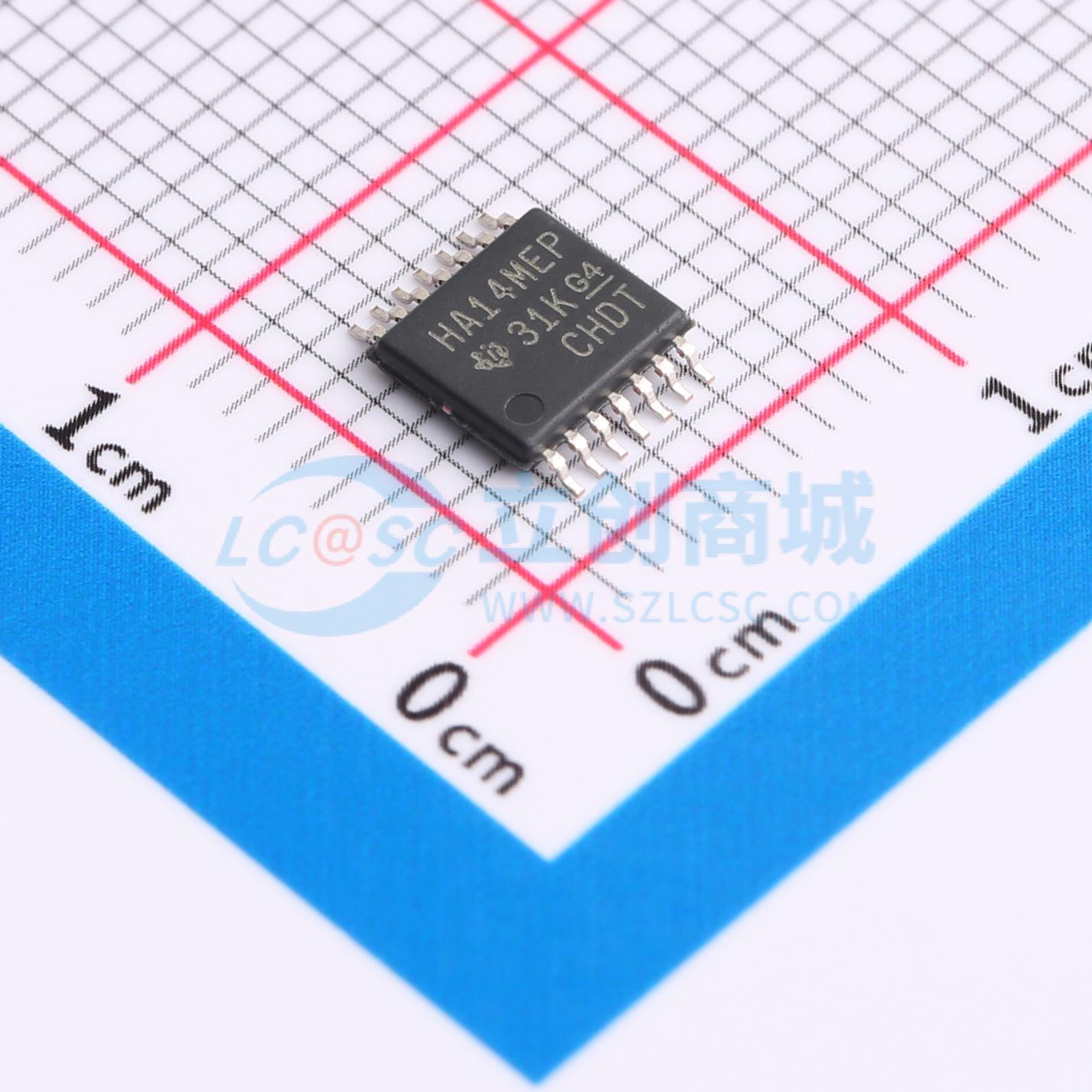

SN74AHC14MPWREP
六施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC14-EP 具有施密特触发输入的增强型产品 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC14MPWREP
- 商品编号
- C2865091
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV~1.65V | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 噪声抑制功能 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC14包含六个独立反相器，该器件实现布尔函数 Y = 非A。每个电路均可作为独立反相器工作，由于施密特作用，反相器对于正向( VT+ )和负向( VT- )信号具有不同的输入阈值电平。
商品特性
- 受控基线
- 单一组装/测试场地，单一制造场地
- 扩展温度性能范围为 -55℃ 至 125℃
- 增强型减少制造货源（DMS）支持
- 增强型产品变更通知
- 合格谱系
- 采用EPIC™（增强性能注入CMOS）工艺
- 符合JEDEC和行业标准的组件认证，确保在扩展温度范围内可靠运行，认证测试包括但不限于高加速应力测试（HAST）或偏置85/85、温度循环、高压釜或无偏置HAST、电迁移、键合金属间寿命和模塑化合物寿命
- 工作电压范围为 2 V 至 5.5 V VCC
