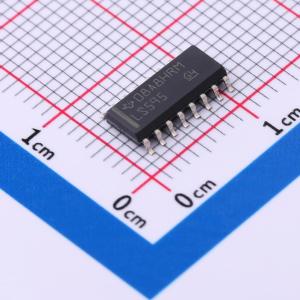

SN74LS595DR

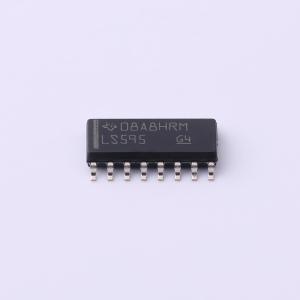

SN74LS595DR
- 描述
- SN74LS595 具有输出寄存器的串行输入移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS595DR
- 商品编号
- C2865122
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 20MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74LS | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 18ns@5V,30pF | |
| 输出电流 | - | |
| 分辨率(位) | 8 | |
| 输入类型 | - | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 2.6mA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
本系列器件每个都包含一个8位串行输入、并行输出移位寄存器，该移位寄存器为一个8位D型存储寄存器提供输入。存储寄存器具有并行三态输出（'LS595）或集电极开路输出（'LS596）。移位寄存器和存储寄存器分别提供独立时钟。移位寄存器具有直接覆位清零、串行输入和用于级联的串行输出引脚。移位寄存器和存储寄存器的时钟均为上升沿触发。如果用户将两个时钟连接在一起，移位寄存器的状态将始终比存储寄存器超前一个时钟脉冲。
商品特性
- 带存储的8位串行输入、并行输出移位寄存器
- 可选择三态（'LS595）或集电极开路（'LS596）并行输出
- 移位寄存器带有直接清零功能
- 精确移位频率范围:DC 至 20 MHz
