TPS61187RTJR

TPS61187 IC为笔记本电脑LCD背光提供了一个高度集成的WLED驱动器解决方案。这个器件具有一个内置的高效升压稳压器，此稳压器具有集成的2.0A/40V功率MOSFET。6个电流宿稳压器提供了高精度的电流调节和匹配。该器件总共能够支持多达60个WLED。此外，升压输出还可自动地将其电压调节至WLED正向电压以优化效率。

TPS61187支持自动相移亮度调节方法和直接PWM亮度调节方法。在相移PWM亮度调节期间，WLED电流在由输入PWM信号控制的占空比上被接通/关闭并且根据集成脉宽调制(PWM)信号确定的频率，每个通道被移位。这个信号的频率可由电阻器进行编程，同时占空比由一个输入到PWM引脚的外部PWM信号直接控制。在直接PWM亮度调节期间，WLED电流被与输入PWM信号同步接通/关闭。

TPS61187是一款用于笔记本面板背光应用的高效、高输出电压白光LED驱动器。与CCFL背光相比，白光LED的优点是更高的功率效率和更薄的外形设计。由于为中大型显示面板提供背光需要大量白光LED，因此LED必须以几个LED串联的并联串形式排列。因此，电池供电系统的背光驱动器几乎总是具有多个电流吸收调节器的升压调节器。串联更多的白光LED可减少并联串的数量，从而改善整体电流匹配。然而，由于需要高输出电压，升压调节器的效率会下降。此外，串联的白光LED必须足够多，以确保输出电压保持在输入电压范围之上。

TPS61187 IC集成了所有关键功能模块，可为多达60个白光LED供电和控制。该器件包括一个40V / 2A升压调节器、六个30mA电流吸收调节器，以及一个用于过流、过压、LED开路、LED短路和输出短路故障的保护电路。

TPS61187将自动相移PWM调光方法与PWM接口集成在一起，以降低输出纹波电压和可听噪声。用户可通过模式选择功能选择可选的直接PWM模式。

• 4.5V至24V输入电压
• 38V最大输出电压，集成的2A 40V金属氧化物半导体场效应晶体管(MOSFET)
• 300kHz至1MHz的可编程开关频率
• 自适应升压输出至WLED电压
• 宽PWM调光频率范围：直接PWM模式下为100Hz至50kHz，频率可编程模式下为100Hz至22kHz
• 20kHz时的调光比为100:1
• 200kHz时的调光比为1000:1（直接PWM模式）
• 小型外部组件
• 集成环路补偿
• 六个30mA（最大值）电流吸入器
• 1.5%的电流匹配（典型值）
• PWM亮度界面控制
• PWM相移模式亮度调节方法或者直接PWM调光方法
• 4kV人体模型(HBM)静电放电(ESD)保护
• 可编程过压阀值
• 内置WLED开路/短路保护
• 热关断

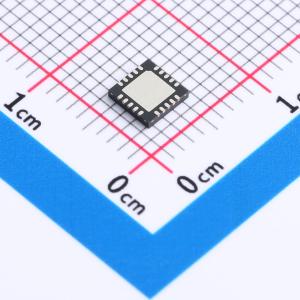

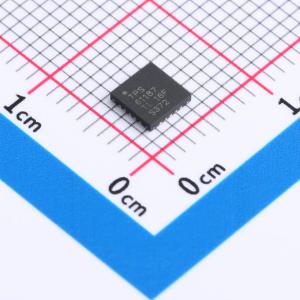

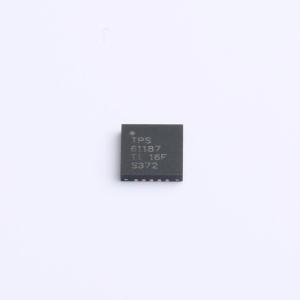

• 20引脚4mm x 4mm x 0.8mm薄型四方扁平无引线(TQFN)封装

• 笔记本电脑LCD显示器背光源
