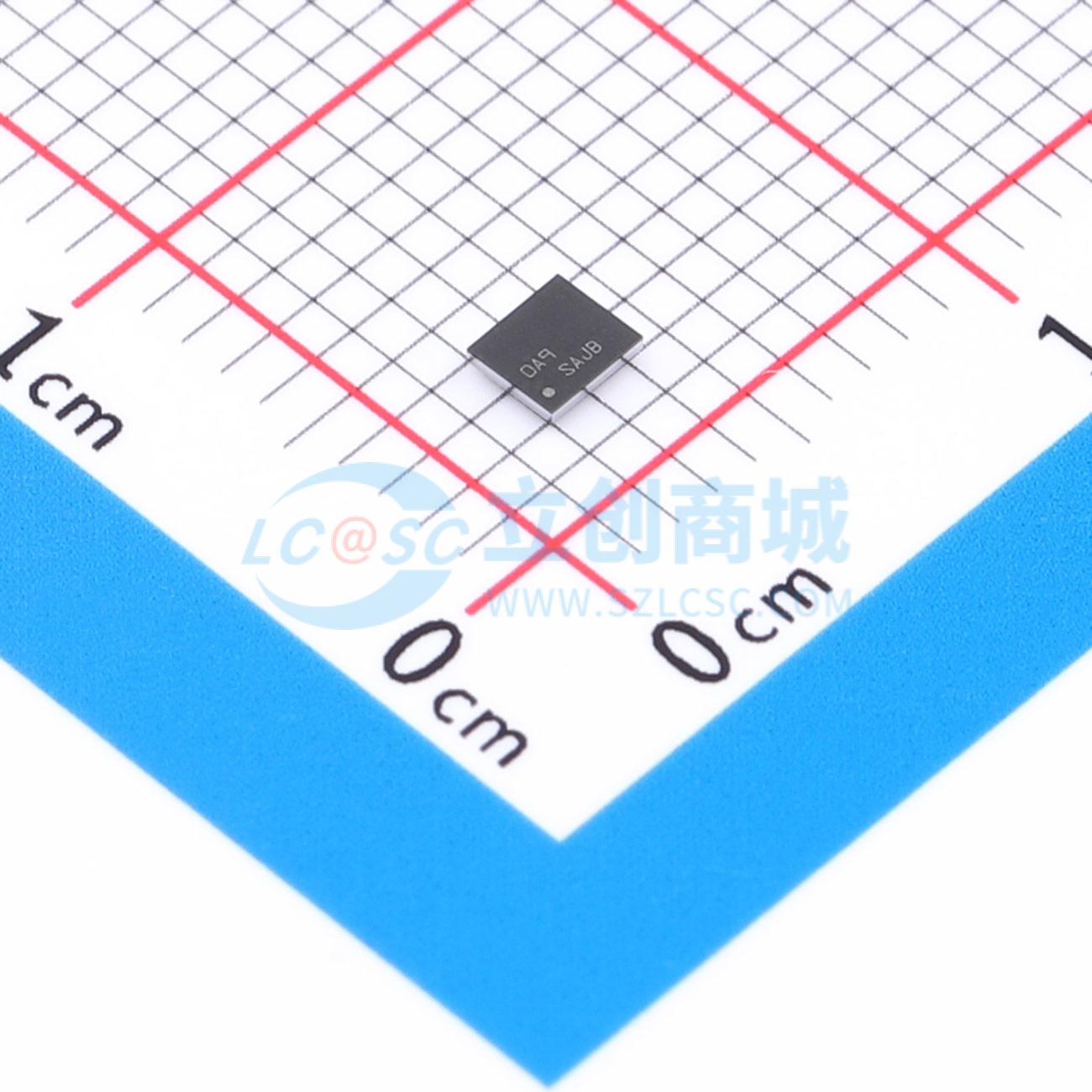

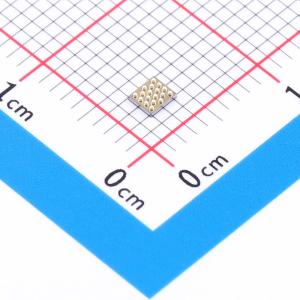

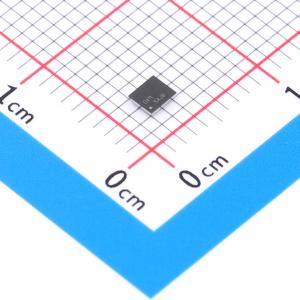

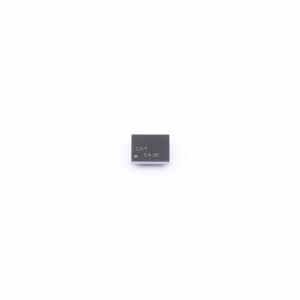

温馨提醒：图片仅供参考，商品以实物为准
LM2796TLX/NOPB
具备3/2倍开关电容升压功能的双显示白光LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2796 具有 3/2x 开关电容器升压的双显示白光 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2796TLX/NOPB
- 商品编号
- C2865559
- 商品封装
- DSBGA-18
- 包装方式
- 编带
- 商品毛重
- 1.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 500kHz | |
| 通道数 | 7 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 内置软启动；过温保护(OTP) | |
| 拓扑结构 | 电荷泵 | |
| 工作温度 | -30℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 1% |
商品概述
LM2796是一款基于电荷泵的白光LED驱动器，非常适合手机显示屏背光应用。它可以驱动最多7颗并联LED，每颗LED可承受最高20mA电流。稳压内部电流源为所有LED提供出色的电流和亮度匹配。LED驱动器电流源分为两个独立控制的组。主组（4颗LED）可用于为主手机显示屏背光。第二组（3颗LED）可用于为副显示屏背光，或提供其他照明功能，例如按键LED。两组的亮度可以通过脉宽调制（PWM）数字信号独立调节。LM2796适用于2.7V至5.5V的扩展锂离子输入电压范围。通过高效率的3/2倍增益电荷泵实现升压。LM2796采用TI的芯片级18凸点DSBGA封装。
商品特性
- 最多可驱动7颗LED，每颗LED电流最高可达20mA
- LED分为两个独立组控制，可用于为两块显示屏（主LCD和副LCD）提供背光
- 出色的电流和亮度匹配
- 高效率3/2倍电荷泵
- 扩展锂离子输入范围:2.7V 至 5.5V
- PWM亮度控制:100Hz 至 1kHz
- 18凸点薄型DSBGA封装:尺寸2.1mm × 2.4mm × 0.6mm
应用领域
- 手机显示屏照明
- 手机按键照明
- PDA
- 通用LED照明
