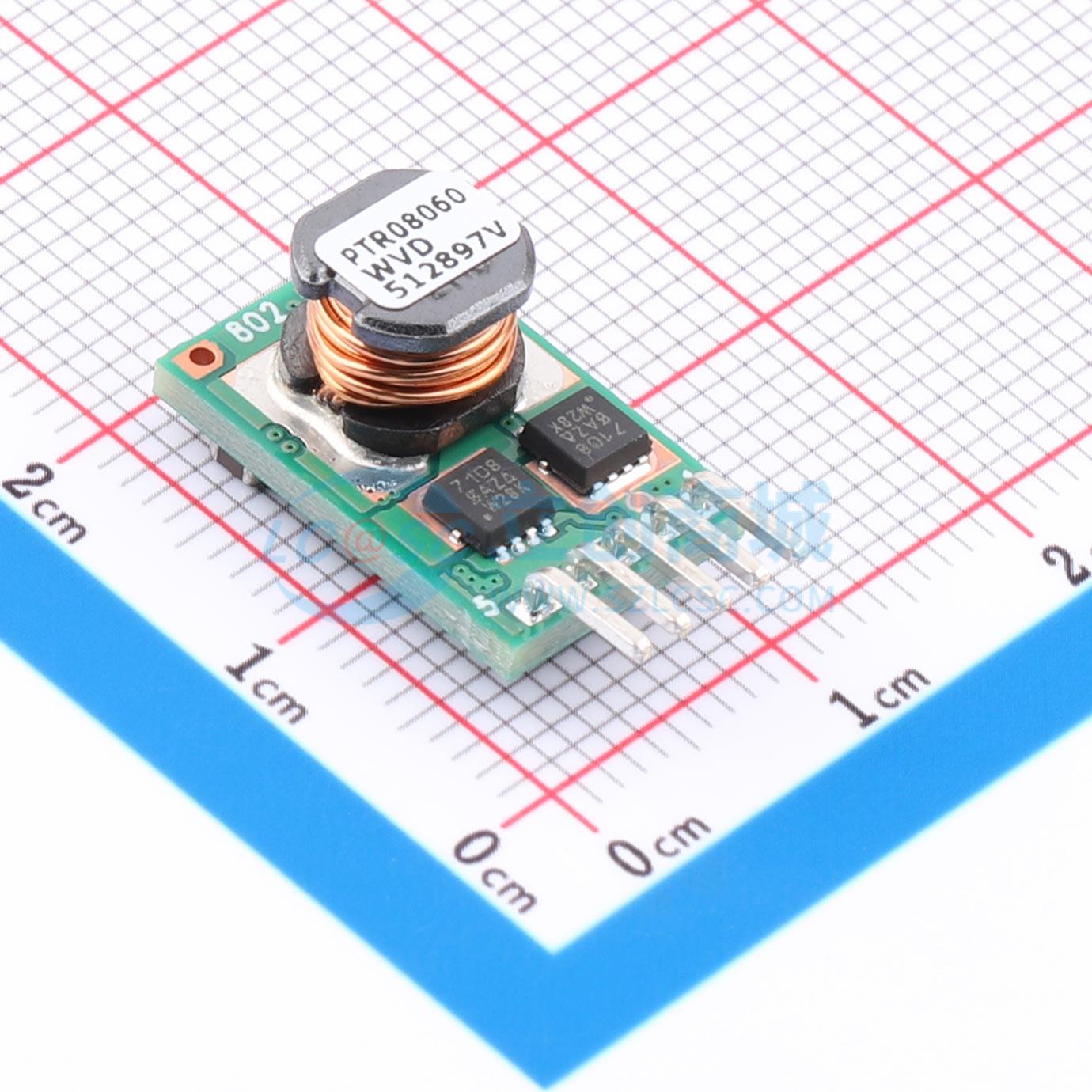

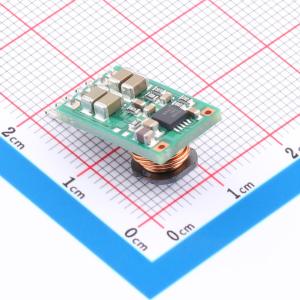

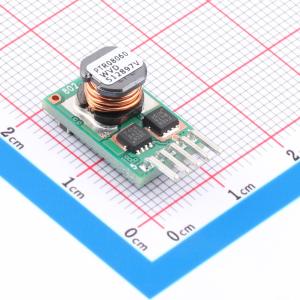

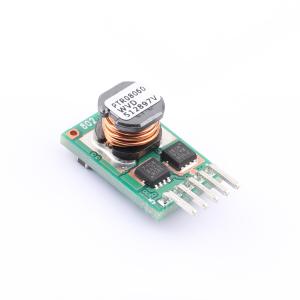

PTR08060WVD

6A、4.5V至14V输入、非隔离、可调宽输出开关稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PTR08060W 6A 输出 4.5V 至 14V 输入的非隔离宽输出可调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTR08060WVD
商品编号: C2865583
商品封装: SIP-5
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	输出电流(最大值)	6A
	纹波噪声	50mVp-p
	开关频率	300kHz
	最大容性负载	3000uF
	工作温度	-40℃~+85℃
	功能特性	欠压保护；可编程输出电压；过流保护；自动故障恢复

商品概述

PTR08060W是一款高集成度、低成本的开关稳压模块，可提供最高6 A的输出电流。它占用的PCB面积与标准TO-220线性稳压器IC大致相当，具备更高的效率和更低的功耗，因此无需散热片。其尺寸小巧（0.65 x 0.41 英寸）、高效率、低成本，使得该模块适用于多种应用。PTR08060W的输入电压范围为4.5 V 至 14 V，可支持从5 V或12 V输入总线工作。采用开关电源转换技术，PTR08060W可降压至低至0.6 V的输出电压。输出电压可通过单个外部电阻在0.6 V 至 5.5 V范围内任意调节。工作特性包含欠压锁定(UVLO)、开/关禁止和输出过流保护，目标应用包括服务器、测试测量应用以及高端消费类产品。

商品特性

输出电流最高可达6 A
宽输入电压范围（4.5 V 至 14 V）
输出电压可在0.6 V 至 5.5 V范围内调节
效率最高可达96%
具备开/关禁止功能
具备欠压锁定(UVLO)
具备输出过流保护（非锁存，自动复位）
环境温度范围为-40 ℃ 至 85 ℃
节省空间的垂直SIP封装

应用领域

仪器仪表
消费电子
服务器
通用电路

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	4.5V~14V
	转换效率	95%
	输出电压(Vout)	600mV~5.5V
	输出电压精度	±3%
