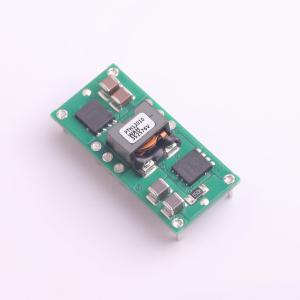

PTH12010WAH

12A、12V输入非隔离宽输出可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH12010W 1.2V 至 5.5V 12A 输出 12V 输入的非隔离宽调节模块
品牌名称: TI(德州仪器)
商品型号: PTH12010WAH
商品编号: C2865560
商品封装: DIP-10
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

PTH12010系列非隔离电源模块体积小巧，但性能卓越、灵活性高。高输出电流、紧凑的占位面积以及行业领先的特性，为系统设计师提供了一款通用模块，用于为复杂的多处理器数字系统供电。该系列采用双面表面贴装结构，可为高达12 A的输出电流提供高性能降压电源转换。后缀为W的产品的输出电压可在1.2 V至5.5 V范围内设置为任意值。后缀为L的器件的调节范围为0.8 V至1.8 V。输出电压通过单个外部电阻设置。该系列具备Auto-Track™排序功能。Auto-Track通过使模块在电源开启和关闭期间相互跟踪或跟踪任何外部电压，简化了电源系统中电源电压排序的任务。其他操作特性包括开/关禁止、输出电压调节（微调）、裕量上调/下调控制，以及在现有输出电压或预偏置条件下启动的能力。为改善负载调节，还提供了输出电压检测功能。非锁存过流跳闸用作负载故障保护。目标应用包括集成了业界高速TMS320™ DSP系列、微处理器和总线驱动器的复杂多电压、多处理器系统。

商品特性

高达12 A输出电流
12 V输入电压，宽输出电压调节范围（1.2 V至5.5 V）/（0.8 V至1.8 V）
效率高达94%
功率密度达200 W/in³
开/关禁止
输出电压检测
预偏置启动
欠压锁定
Auto-Track™排序
裕量上调/下调控制
输出过流保护（非锁存、自动复位）
工作温度：-40℃至85℃
安全机构认证：UL/IEC/CSA-22.2 60950-1
负载点联盟（POLA™）兼容

应用领域

复杂多电压、多处理器系统

优惠活动

购买数量

(25个/托盘，最小起订量 1 个)

个

起订量：1 个25个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	10.8V~13.2V
	输出电压精度	±2%
	输出电压(Vout)	1.2V~5.5V
	输出电流(最大值)	12A
	转换效率	94%

	属性	参数值
	最大容性负载	330uF
	开关频率	350kHz
	特性	过流保护
	长度	34.8mm
	宽度	15.75mm
	高度	9mm
	工作温度	-40℃~+85℃
