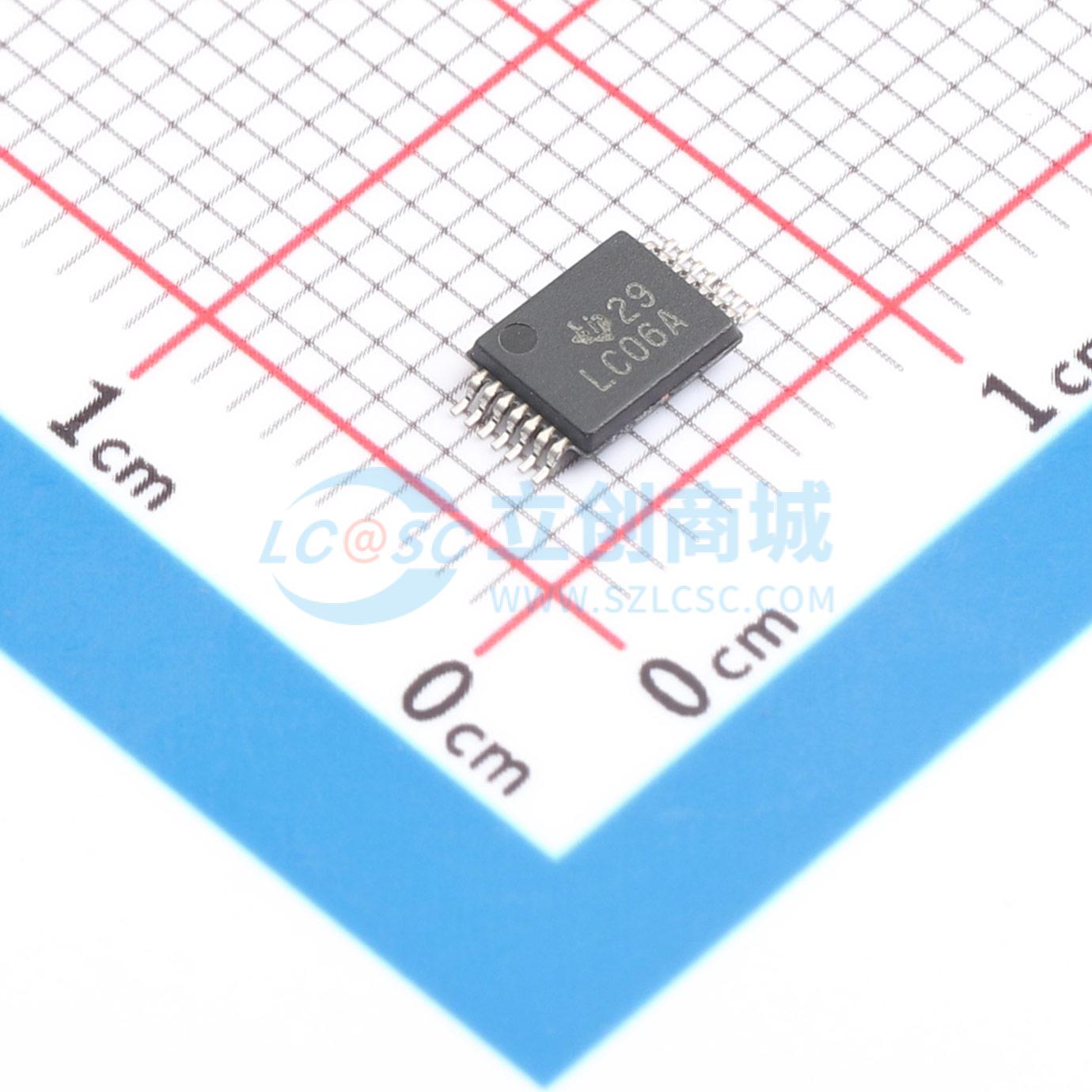

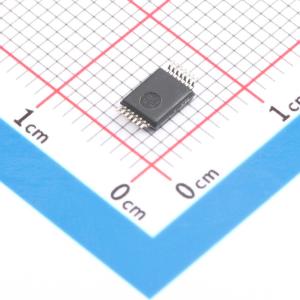

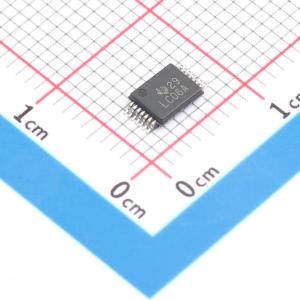

SN74LVC06ADGVR
六反相器缓冲器/驱动器，带开漏输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC06A 具有漏极开路输出的 6 通道、1.65V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC06ADGVR
- 商品编号
- C2865137
- 商品封装
- TFSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.175234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 800mV | |
| 传播延迟(tpd) | 3.5ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
本产品为六反相缓冲器/驱动器，设计用于1.65V至3.6V电源电压工作。器件输出为开漏结构，可与其他开漏输出连接实现低电平有效线或或高电平有效线与功能，最大灌电流为24mA。输入可由3.3V器件或5V器件驱动，支持部分掉电应用，掉电时输出禁用，可防止电流倒流损坏器件。
商品特性
- 工作电压范围1.65V~3.6V
- 提供三种额定工作温度范围选项：-40℃~85℃、-40℃~125℃、-55℃~125℃
- 输入和开漏输出可承受最高5.5V电压
- 3.3V下最大传输延迟tpd为3.7ns
- Ioff支持部分掉电模式操作
- 闩锁性能超过250mA，符合JESD 17标准
- 提供多种封装规格
应用领域
- 可用于混合3.3V/5V系统环境作为电平转换器
- 可实现低电平有效线或、高电平有效线与逻辑功能
