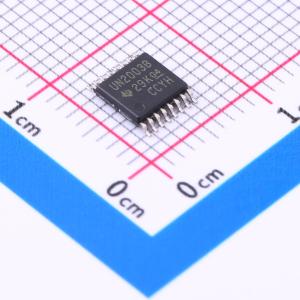

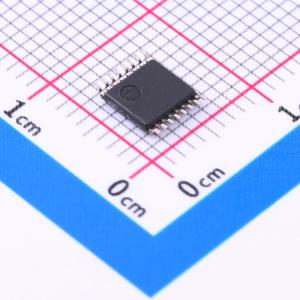

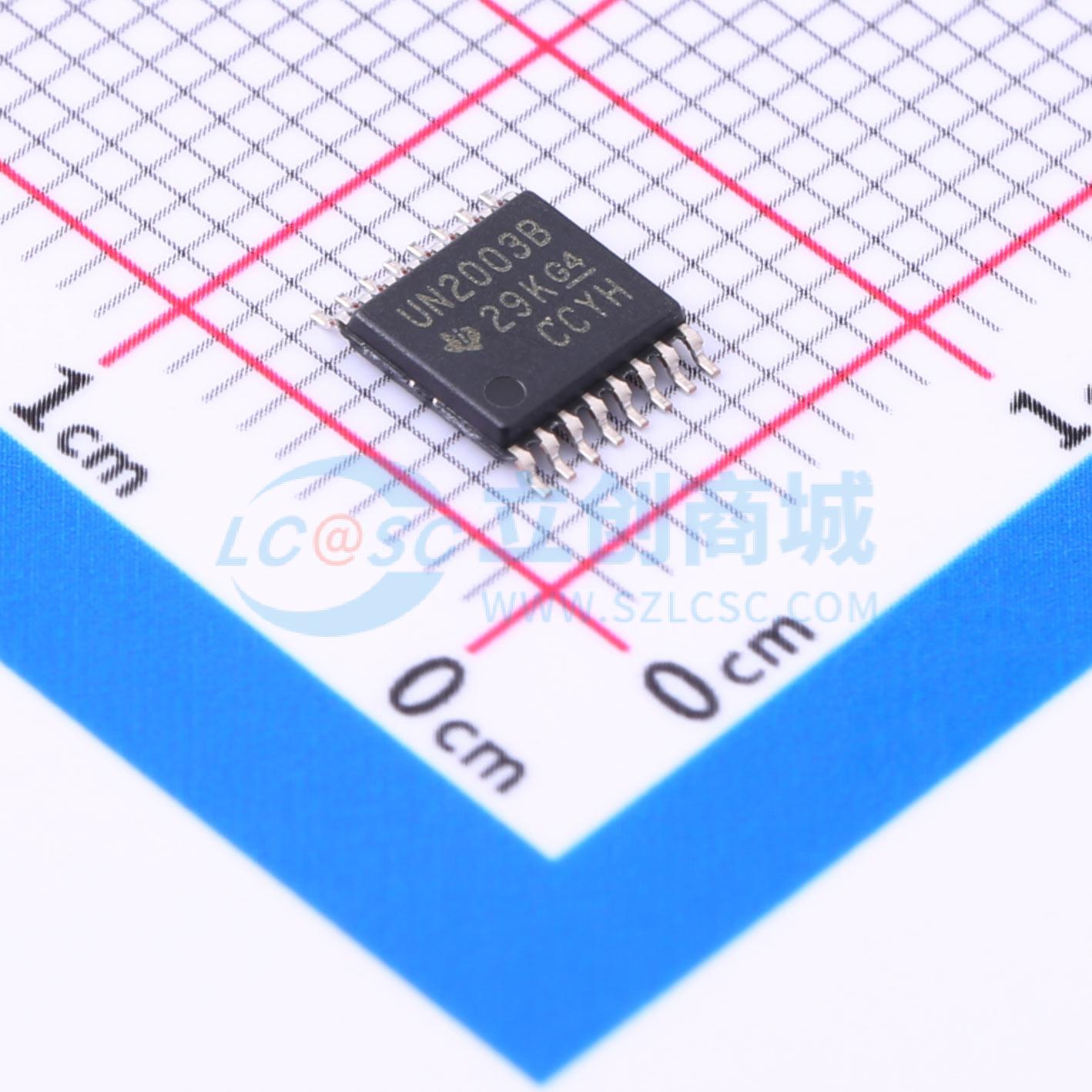

温馨提醒：图片仅供参考，商品以实物为准
ULN2003BPWR
高电压、高电流达灵顿晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2003B是一款高电压、高电流达灵顿晶体管阵列。这个器件包含7个高压输出型NPN达灵顿晶体管对，这些晶体管具有针对电感负载开关的共阴极钳位二极管。单个达灵顿对的集电极电流额定值为500mA。将达灵顿对并联可以提供更高的电流。ULN2003B的每个达灵顿对具有一个2.7kΩ基极串联电阻器，可直接用于晶体管逻辑(TTL)或互补金属氧化物半导体(CMOS)器件。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ULN2003BPWR
- 商品编号
- C2865148
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | - | |
| 通道数 | 7 | |
| 输入控制逻辑 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 0V~50V | |
| 导通电阻 | - | |
| 工作温度 | - |
