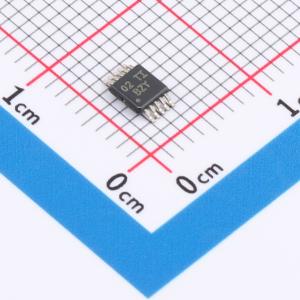

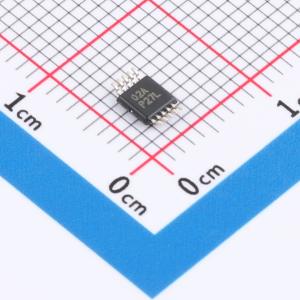

温馨提醒：图片仅供参考，商品以实物为准
OPA2889IDGSR
双路、低功耗、宽带、带禁用功能的电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2889 具有禁用功能的双通道 115MHz 低功耗宽带电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2889IDGSR
- 商品编号
- C2865171
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 6.3mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 250V/us | |
| 输入偏置电流(Ib) | 890nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 58dB | |
| 静态电流(Iq) | 460uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.68V~12.8V | |
| 双电源电压(Vee~Vcc) | -6V~-1.3V；1.3V~6V | |
| 功能特性 | 使能/关断功能；内置补偿 |
商品概述
OPA2889是双路低功耗宽带带禁用功能的电压反馈运算放大器，为单位增益稳定型电压反馈运算放大器，采用新型内部架构，可实现满功率带宽，在双路±5V供电下，可输出±4V摆幅，提供超过40mA驱动电流，带宽60MHz，适合作为RGB线路驱动器、单电源模数转换器输入驱动器或低功耗双绞线线路接收器。每个通道460μA的供电电流在+25℃下经过精确校准，可通过可选禁用控制引脚进一步降低系统功耗；禁用引脚开路或保持高电平时，芯片正常工作；引脚拉低后，每个通道供电电流降至20μA以下，输出进入高阻状态，可作为低功耗直流耦合单端转差分驱动器，用于≤100kHz的输入信号。
商品特性
- 灵活供电范围：单电源+2.6V~+12V，双电源±1.3V~±6V
- 单位增益稳定
- ±5V供电工作下带宽可达60MHz，对应增益G=+2V/V
- 输出电压摆幅可达±4V
- 压摆率为250V/μs
- 每个通道静态电流低至460μA
- 禁用状态下每个通道电流低至18μA
应用领域
- 视频线路驱动
- xDSL线路接收
- 高速成像通道
- ADC缓冲器
- 便携式仪器
- 跨阻放大器
- 有源滤波器
