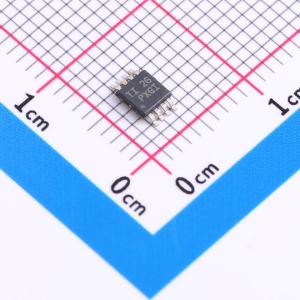

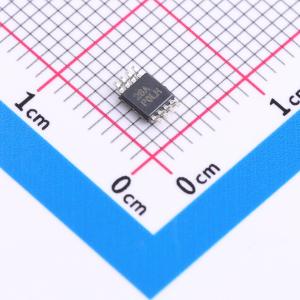

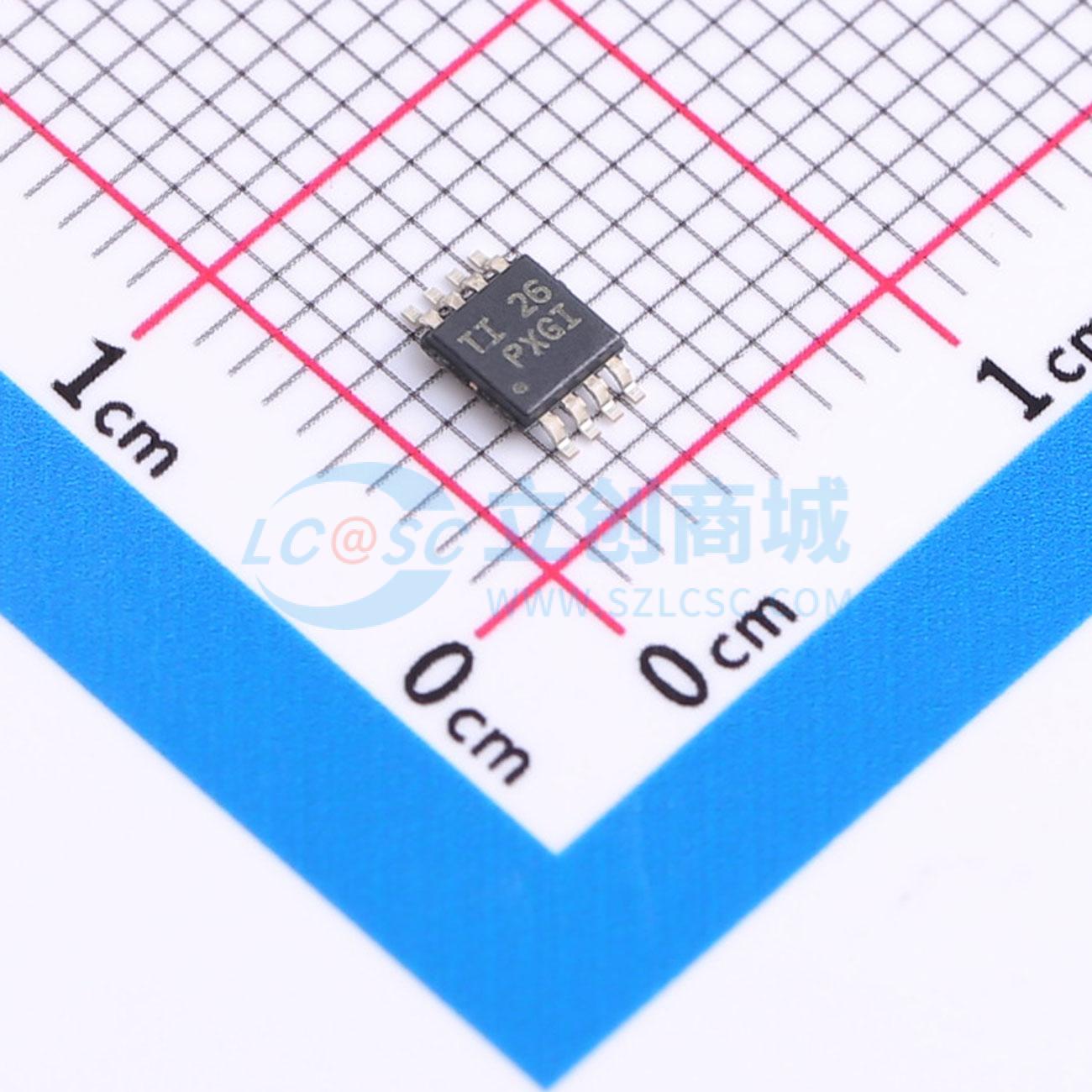

TPS2001CDGKR

电流限制电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2001C 高电平有效、具有输出放电功能和反向阻断的 2A 负载、4.5V 至 5.5V、72mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2001CDGKR
商品编号: C2865557
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.118554克(g)

商品参数

商品概述

TPS20xxC 和 TPS20xxC - 2 配电开关系列产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。这一系列产品为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值的多种器件。当输出负载超过电流限值阀值时，TPS20xxC 和 TPS20xxC - 2 通过运行在恒定电流模式下来将输出电流限制在安全的水平上。这就在所有条件下提供了一个可预计的故障电流。当输出被短接时，快速过载响应时间减轻了主 5V 电源提供稳压电源的负担。为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。

商品特性

单一电源开关系列产品
与现有的引脚到引脚对应
0.5A，1A，1.5A，2A 的额定电流
±20% 精确、固定、恒定电流限制
快速过流响应时间为 -2ns
去尖峰脉冲故障报告
已选择具有和没有输出放电的部件
反向电流阻断
内置软启动
环境温度范围：-40°C 至 85°C
经 UL 检测和认证以及 CB 认证 - 文件号 E169910

应用领域

USB 端口/集线器
笔记本、台式机
高清数字电视
机顶盒
短路保护功能

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	功率电子开关
	类型	-
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	72mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
