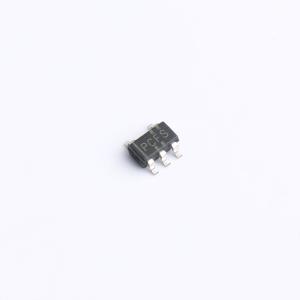

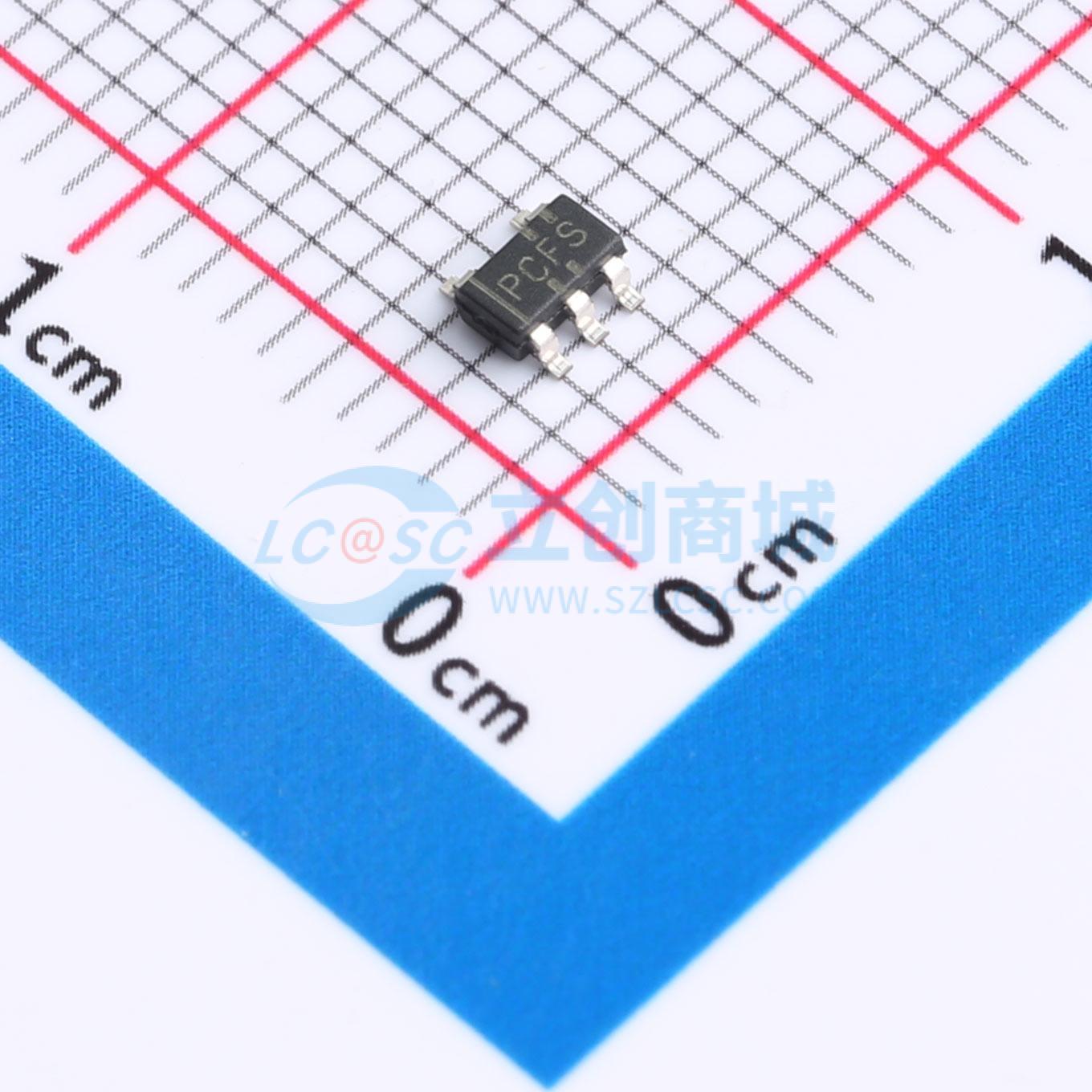

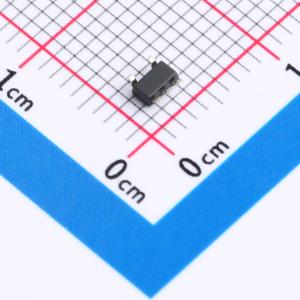

TPS76901SDBVTEP

增强型产品，超低功耗 100-mA 低压降电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 增强型产品超低功耗 100mA 低压降线性稳压器 5-SOT-23 -55 to 150
品牌名称: TI(德州仪器)
商品型号: TPS76901SDBVTEP
商品编号: C2865163
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

TPS76901低压差（LDO）稳压器具有低压差、微功耗运行和小型化封装的优点。与传统LDO稳压器相比，该稳压器的特点是压差低且静态电流极低。TPS76901非常适合微功耗操作以及印制电路板空间有限的应用场景。新的电路设计与工艺创新相结合，使得常用的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件的特性类似于一个低阻值电阻，因此压差非常低，并且与负载电流成正比。由于PMOS传输元件是电压驱动器件，所以静态电流极低（最大28 μA），并且在整个输出负载电流范围（0 mA至100 mA）内保持稳定。该器件适用于笔记本电脑和手机等便携式系统，其超低的压差特性和微功耗运行可显著延长系统电池的使用寿命。 TPS76901还具备逻辑控制的睡眠模式，可关闭稳压器，将静态电流降至1 μA（在TJ = 25℃时典型值）。TPS76901为可变版本，可在1.2 V至4.5 V范围内进行编程。

商品特性

100 mA低压差稳压器
提供可调版本
在150℃、100 mA负载下静态电流仅335 μA
待机模式下静态电流为1 μA
100 mA负载时压差典型值为71 mV
过流限制

应用领域

井下钻探高温环境

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	1.2V~4.5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	71mV@(100mA)

	属性	参数值
	静态电流(Iq)	28uA
	噪声	190uVrms
	特性	过流保护；带使能
	工作温度	-55℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
