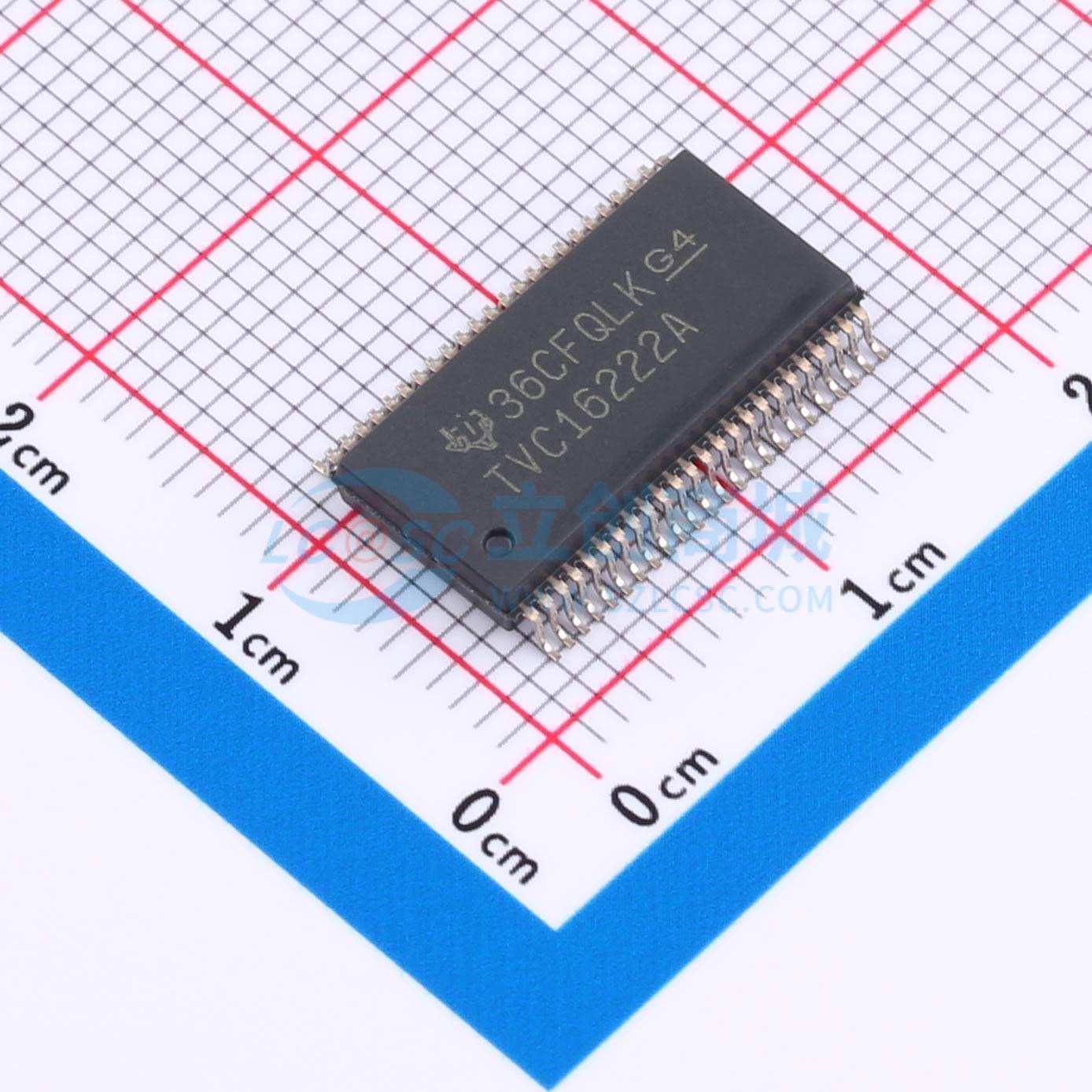

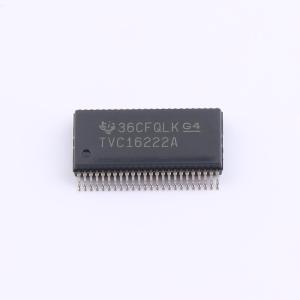

SN74TVC16222ADLR
22位电压钳位
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74TVC16222A 5V、22 通道电压钳位
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74TVC16222ADLR
- 商品编号
- C2865153
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 22 | |
| 导通电阻(Ron) | 6.5Ω | |
| 工作电压 | 0V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电容(Con) | 12pF | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 4ns | |
| 功能特性 | 双向模拟通道；故障保护 |
商品概述
型号为SN74TVC16222A，集成23个带共用栅极的并行NMOS传输晶体管，开关的低通态电阻可实现连接时最小的传播延迟。该器件可作为22位开关使用，栅极可共同级联至参考晶体管，每个传输晶体管的低压侧电压被限制在参考晶体管设定的电压值，可保护对高电平电压过冲敏感的输入元件。器件内所有晶体管具有一致的电气特性，任意一个晶体管都可作为参考晶体管，输出高电平最大值约等于参考电压，不同输出之间偏差极小，相比分立器件更具优势。晶体管制造对称，每一位任意端口都可作为低压侧，每个场效应管的输入输出信号为双向。
商品特性
- 属于Widebus系列产品
- 设计用于限压应用
- A端口与B端口之间通态电阻为6.5Ω
- 采用直通引脚排列，便于印刷电路板布线
- 可直接与GTL+电平接口
- 静电放电防护性能超过JESD 22标准
- 静电放电防护等级满足：人体模型2000V，机器模型200V，带电器件模型1000V
- 最大额定输入电压范围为-0.5V~7V
- 最大额定输入输出电压范围为-0.5V~7V
- 连续沟道电流额定值为128mA
- V_I<0时输入钳位电流额定值为-50mA
- DGG封装热阻抗为70℃/W，DGV封装热阻抗为58℃/W，DL封装热阻抗为63℃/W
- 存储温度范围为-65℃~150℃
应用领域
- 个人电脑架构总线系统的电压适配
- 适用于GTL+主机总线、AGP图形端口、PCI本地总线等标准总线系统
- 用于保护输入输出最大耐压较低的新型高性能数字集成电路，避免其被高电平电压损坏
