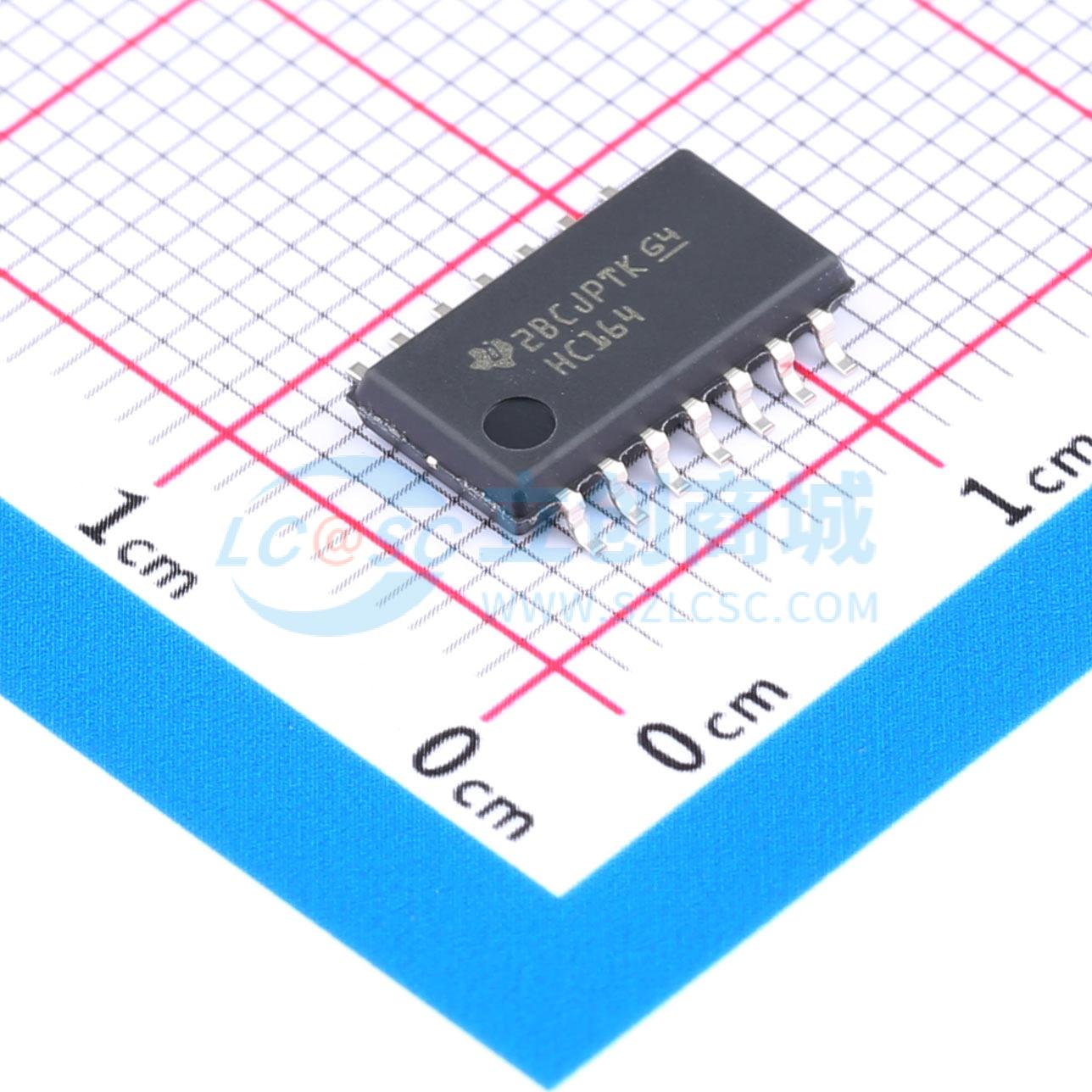

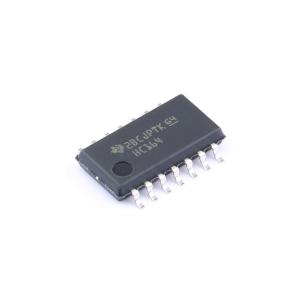

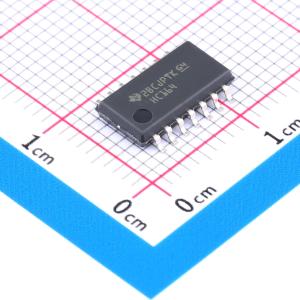

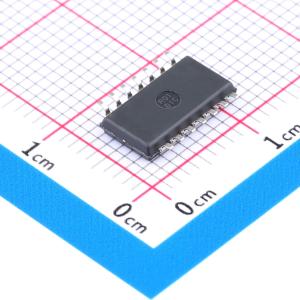

SN74HC164NSR
8位并行输出串行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC164 8 位并行输出串行移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC164NSR
- 商品编号
- C2867537
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 36MHz | |
| 元件数 | - | |
| 输出类型 | - | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 30ns@6V,50pF | |
| 输出电流 | 4mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能 |
商品概述
SNx4HC164是8位并行输出串行移位寄存器，带有与门选通串行输入和异步清零输入。选通串行A、B输入可对输入数据实现完全控制；任意一个输入为低电平时，会禁止新数据输入，并在下一个时钟脉冲将第一个触发器复位为低电平；高电平输入会使能另一个输入，由该输入决定第一个触发器的状态。只要满足最小建立时间要求，串行输入端的数据可在时钟为高电平或低电平时改变，时钟信号在时钟端的低电平到高电平跳变时触发。
商品特性
- 工作电压范围为2V~6V
- 输出可驱动最多10个LSTTL负载
- 功耗低，ICC最大为80μA
- 典型传输延迟tpd为20ns
- 5V条件下输出驱动电流为±4mA
- 输入电流低，最大为1μA
- 带有与门选通（使能/禁用）串行输入
- 时钟和串行输入均为全缓冲设计
- 支持直接清零
应用领域
- 可编程逻辑控制器
- 家电
- 视频显示系统
- 输出扩展
