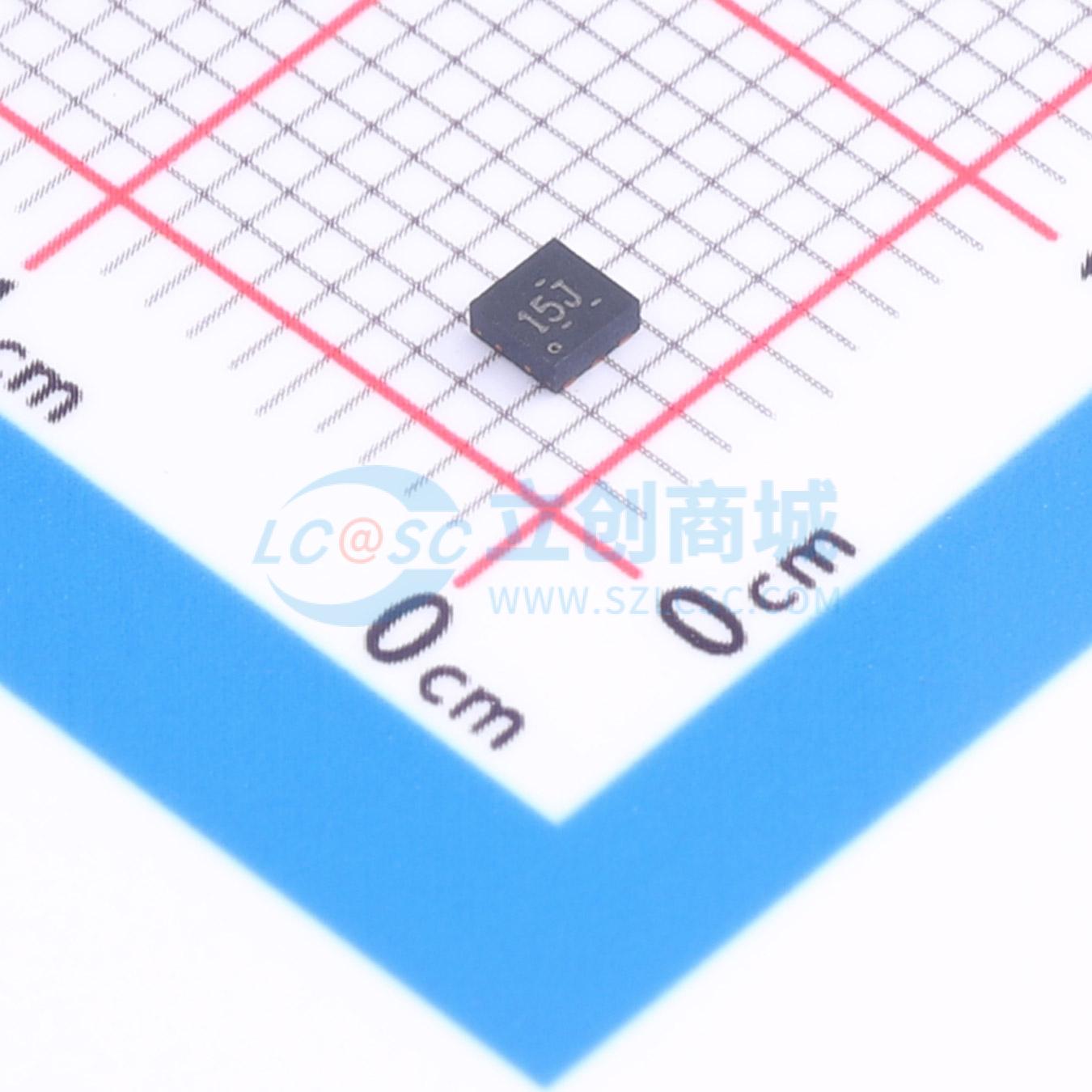

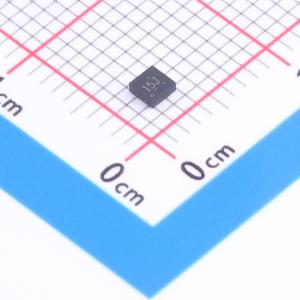

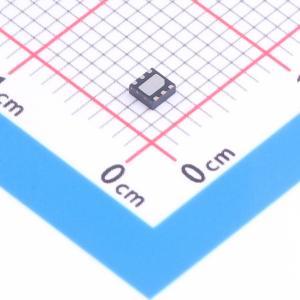

温馨提醒：图片仅供参考，商品以实物为准

TPS72033QDRVRQ1

具有使能功能的汽车类、350mA、低输入电压 (1.1V)、高 PSRR、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有偏置引脚的汽车类 350mA、超低输入电压、RF 低压降线性稳压器 6-WSON -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS72033QDRVRQ1
商品编号: C2865103
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS720-Q1 系列双轨、低压降线性稳压器(LDO) 具有出色的交流性能（PSRR，负载和线路瞬态响应），静态流耗非常低，低至 38μA。为 LDO 控制电路供电的 VBias 轨消耗极低的电流（与 LDO 静态电流差不多），并且可以连接至任何超过输出电压 1.4V 及以上的电源。主要电源路径为 VIN，且可低于 VBias；此路径可低至 VOUT + VDO，有助于提高许多功耗敏感型应用解决方案的效率。例如，VIN 可作为高效的直流 - 直流降压稳压器的输出。 TPS720-Q1 支持一种新特性，当 IN 引脚保持悬空时，LDO 的输出稳定在轻负载以下。这种情况下的轻负载驱动电流来源于 VBias。此特性对于节能应用特别有效，在这些应用中，禁止直流 - 直流转换器连接至 IN 引脚，但仍需要 LDO 将电压稳定至轻负载。 TPS720-Q1 与陶瓷电容器搭配使用时可保持稳定，并且该器件使用先进的 BICMOS 制造工艺，能够在 350mA 输出负载电流时产生仅 110mV 的压降。TPS720-Q1 搭配 2.2μF 输出电容时，可实现 VOUT 单调升高（过冲限制为 3%）的同时 VIN 浪涌电流限制为 100mA + ILOAD。 TPS720-Q1 使用一个高精度电压基准和反馈环路来实现负载、线路、过程和温度变化范围上 2% 的总精度。TPS720-Q1 采用 6 引脚 WSON 封装。该系列器件的额定工作温度范围为 TJ = -40°C 至 +125°C。

商品特性

适用于汽车电子应用，符合 AEC - Q100 标准
器件温度 1 级： -40°C 至 +125°C 的环境运行温度范围
器件人体放电模式(HBM) 静电放电(ESD) 分类等级 H2
器件组件充电模式(CDM) ESD 分类等级 C6
输入电压范围：1.1V 至 4.5V
输出电压范围：0.9V 至 3.6V
高性能 LDO：350mA
低静态电流：38μA
绝佳的负载瞬态响应：±15mV（当 1μs 内 ILOAD = 0mA 跳至 350mA 时）
低噪声：48μVRMS（10Hz 至 100kHz）
80dB VIN PSRR（10Hz 至 10kHz）
70dB VBIAS PSRR (10Hz 至 10kHz)
快速启动时间：140μs
内置软启动，单调 VOUT 升高并且启动电流限制在 100mA + ILOAD
过流和热保护
低压降：110mV（当 ILOAD = 350mA 时）
与 2.2μF 输出电容一起工作时保持稳定
封装：2.00mm×2.00mm、6 引脚 WSON

应用领域

摄像机模块
平板显示(FPD) 链路电源
车用信息娱乐系统
USB 网络集线器(HUB) 电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	4.5V
	输出电压	3.3V
	输出电流	350mA
	电源纹波抑制比(PSRR)	80dB@(10kHz)
	压差	200mV@(350mA)

	属性	参数值
	静态电流(Iq)	38uA
	噪声	48uVrms
	特性	软启动；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
