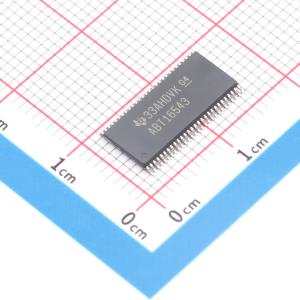

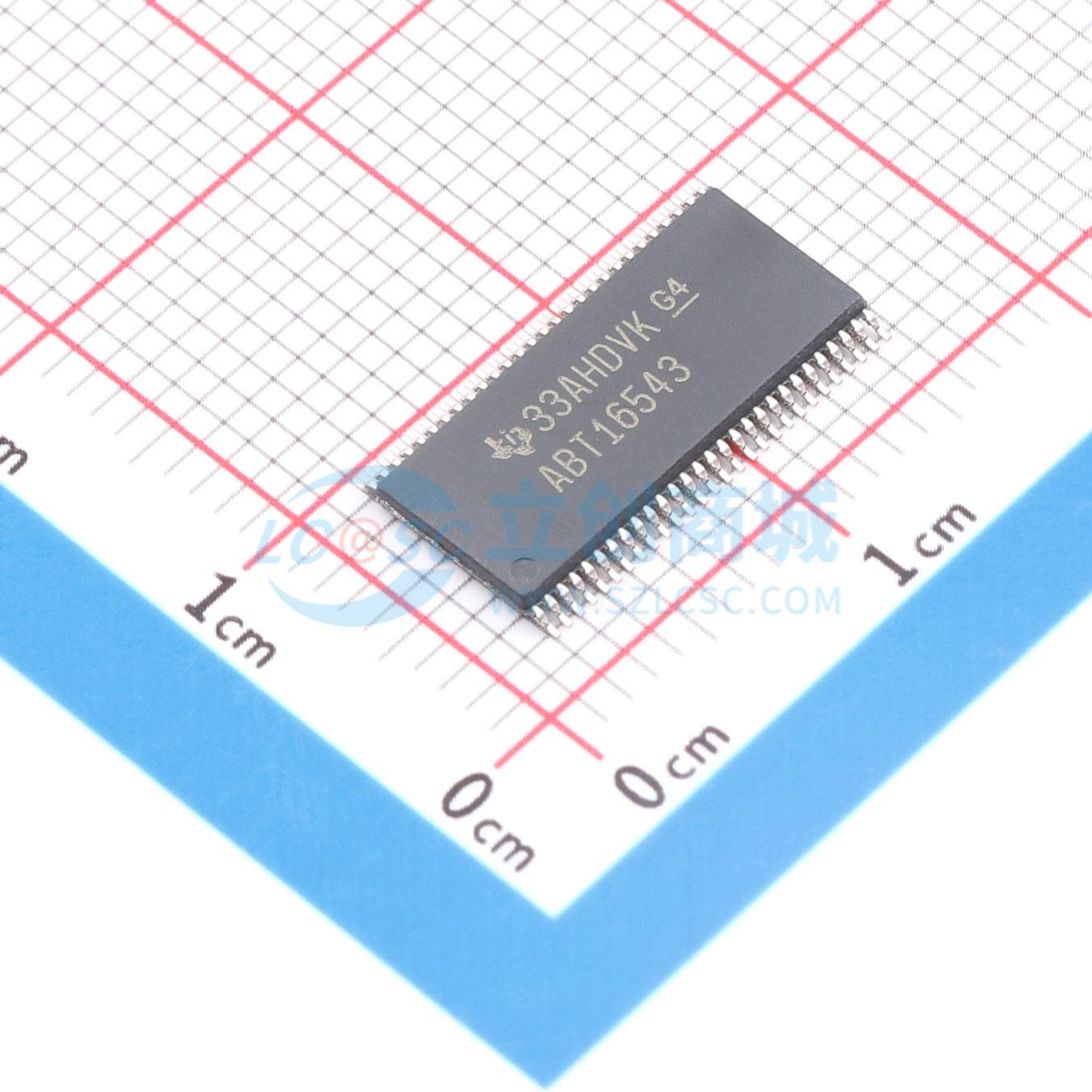

SN74ABT16543DGGR实物图
  • SN74ABT16543DGGR商品缩略图
  • SN74ABT16543DGGR商品缩略图
  • SN74ABT16543DGGR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74ABT16543DGGR

带三态输出的16位寄存收发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ABT16543 具有三态输出的 16 位寄存收发器
品牌名称
TI(德州仪器)
商品型号
SN74ABT16543DGGR
商品编号
C2865087
商品封装
TSSOP-56​
包装方式
编带
商品毛重
0.398克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压4.5V~5.5V
元件数2
每个元件位数8
通道类型双向
属性参数值
灌电流(IOL)64mA
拉电流(IOH)32mA
系列74ABT
工作温度-40℃~+85℃
静态电流(Iq)2mA
传播延迟(tpd)2.5ns@5V,50pF
功能特性输出使能

商品概述

ABT16543 16位寄存收发器包含两组D型锁存器,用于暂存双向流动的数据。该器件可作为两个8位收发器或一个16位收发器使用,每个寄存器配有独立的锁存使能LEAB或LEBA和输出使能OEAB或OEBA输入,允许对任一方向的数据流进行独立控制。A到B使能CEAB输入必须为低电平才能从A端输入数据或从B端输出数据。若CEAB为低电平且LEAB为低电平,A到B锁存器处于透明模式;LEAB发生低到高跳变后,A锁存器进入存储模式。当CEAB和OEAB均为低电平时,三态B输出激活,反映A锁存器输出端的现有数据。B到A方向的数据流控制逻辑类似,仅需使用CEBA、LEBA和OEBA输入。为在上电或掉电期间保持高阻态,输出使能端应通过上拉电阻连接至VCC,电阻的最小值由驱动器的灌电流能力决定。SN54ABT16543的工作温度范围为-55℃到125℃,SN74ABT16543的工作温度范围为-40℃到85℃。

商品特性

  • 属于Widebus系列产品
  • 采用EPIC-IIB BiCMOS设计,大幅降低功耗
  • 闩锁性能超过500mA,符合JEDEC标准JESD-17
  • 典型输出接地反弹VOLP小于1V,测试条件为VCC=5V,TA=25℃
  • 分布式VCC和接地引脚配置,可减小高速开关噪声
  • 直通架构优化PCB布局
  • 具备高驱动输出,IOH为-32mA,IOL为64mA
  • 提供多种封装选项,包含中心间距25mil的300mil收缩小外形塑料DL封装、薄型收缩小外形塑料DGG封装以及380mil细间距陶瓷扁平WD封装
  • 最大额定值:电源电压VCC范围为-0.5V~7V;输入电压VI(I/O端口除外)范围为-0.5V~7V;高阻或掉电状态下输出电压VO范围为-0.5V~5.5V;低态输出电流IO:SN54ABT16543为96mA,SN74ABT16543为128mA;输出钳位电流IOK为-50mA;封装热阻抗θJA:DGG封装为81℃/W,DL封装为74℃/W;存储温度范围为-65℃~150℃
  • 未使用的输入或I/O引脚必须保持高电平或低电平,防止浮空
