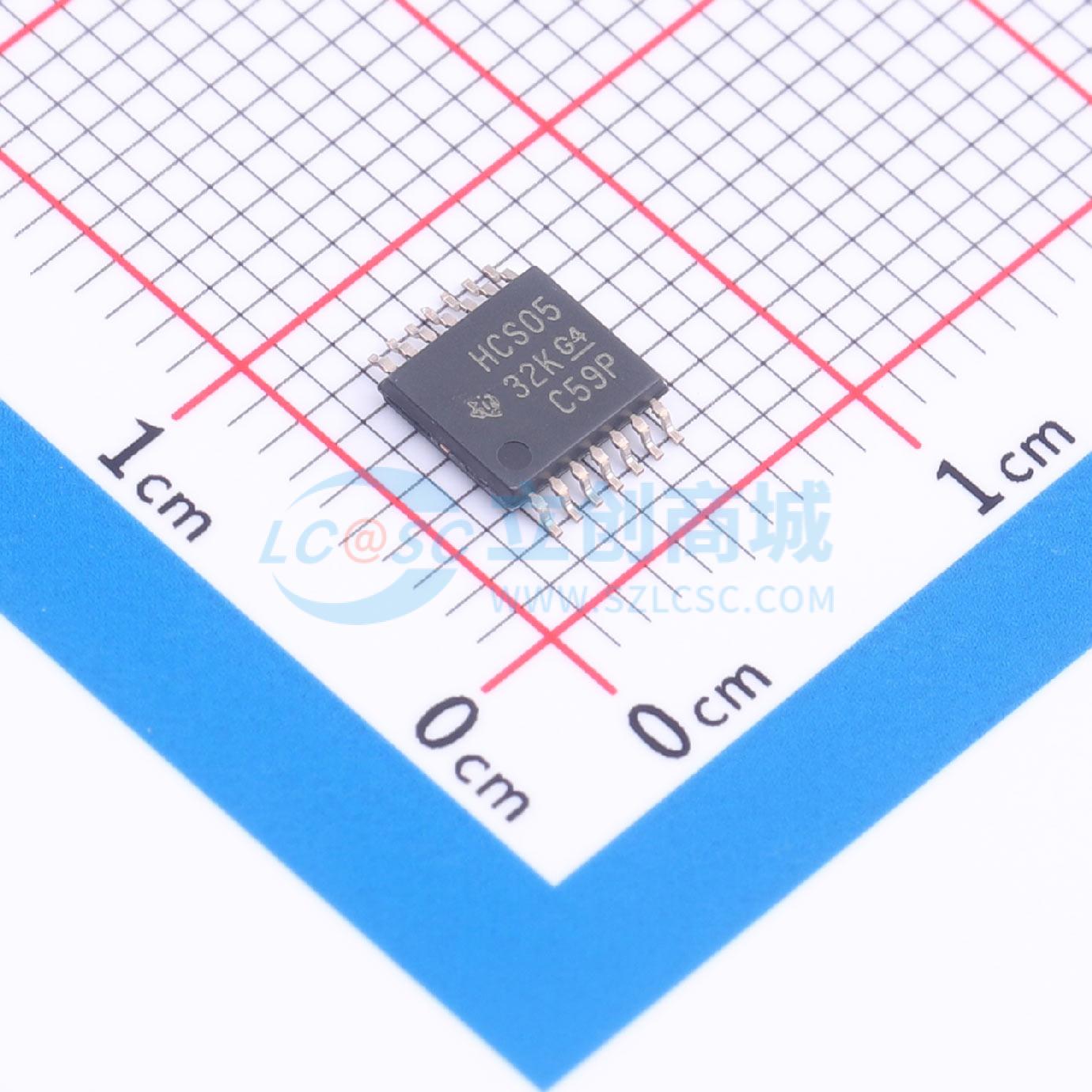

SN74HCS05PWR
带漏极开路输出和施密特触发输入的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS05 具有漏极开路输出的六路反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS05PWR
- 商品编号
- C2864469
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | 330mV | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 系列 | 74HCS | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
应用领域
- 驱动指示LED
- 使用开漏输出进行电平转换
- 反转数字信号
