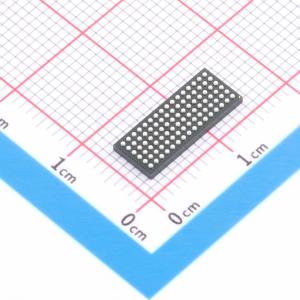

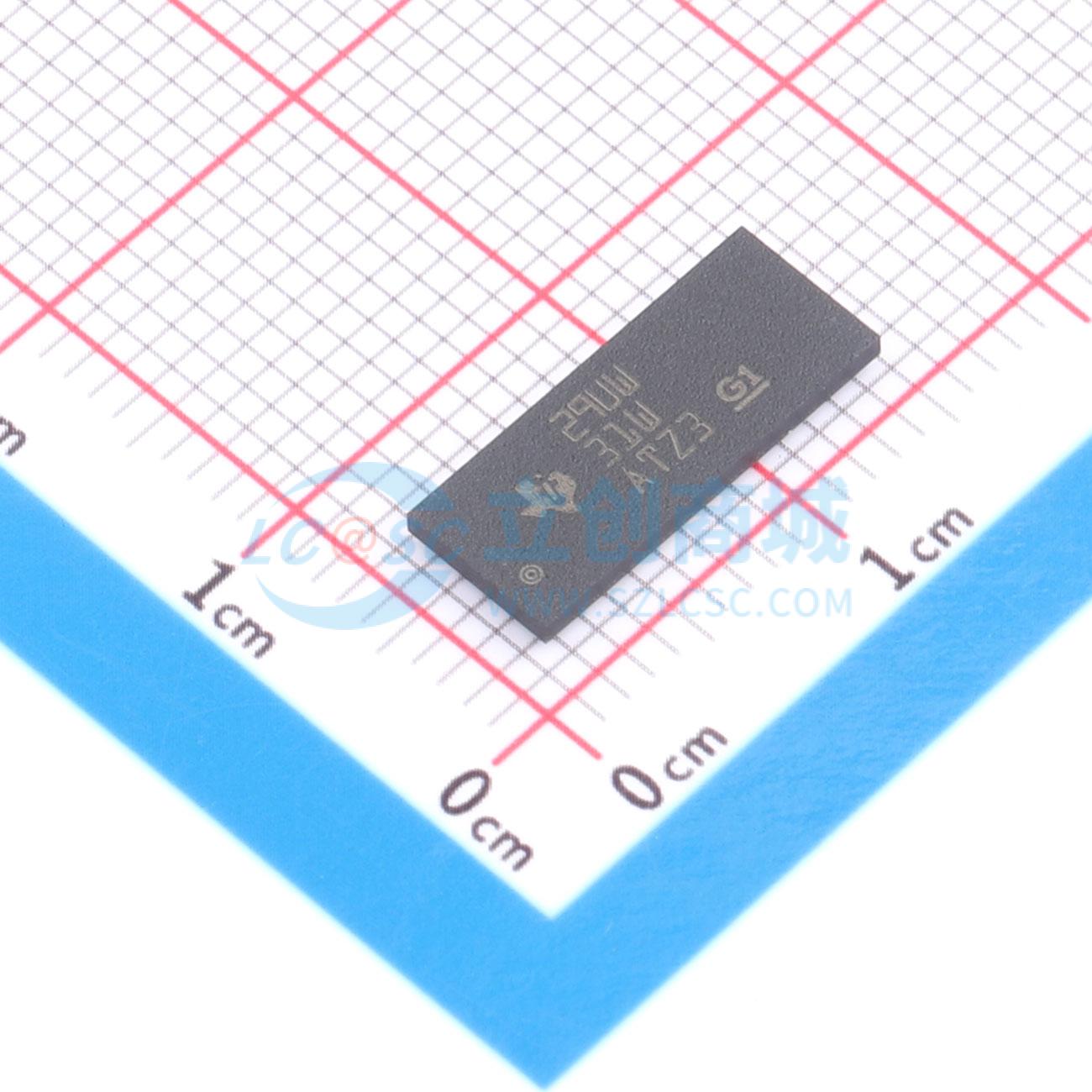

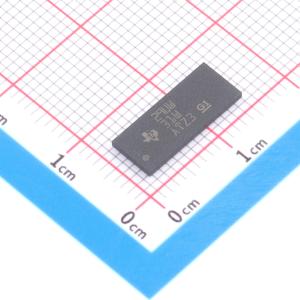

温馨提醒：图片仅供参考，商品以实物为准

SN74AVC32T245NMJR

具有可配置电压转换、电平转换和三态输出的32位双电源总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74AVC32T245 具有可配置电压转换和三态输出的 32 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC32T245NMJR
商品编号: C2864491
商品封装: BGA-96
包装方式: 编带
商品毛重: 0.883克(g)

商品参数

商品概述

这款 32 位同相总线收发器使用两个独立的可配置电源轨。SN74AVC32T245 器件经过优化，可在 VCCA/VCCB 设置为 1.4V 至 3.6V 的范围内正常运行。该器件可在 VCCA/VCCB 低至 1.2V 时正常运行。A 端口旨在跟踪 VCCA。VCCA 可接受 1.2V 至 3.6V 范围内的任一电源电压。B 端口旨在跟踪 VCCB。VCCB 可接受 1.2V 至 3.6V 范围内的任一电源电压，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换。 SN74AVC32T245 旨在实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可以禁用输出，从而有效隔离总线。 SN74AVC32T245 被设计为控制引脚（1DIR、2DIR、3DIR、4DIR、1OE、2OE、3OE 和 4OE）由 VCCA 供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。 VCC 隔离特性可确保 VCC 中的任何一个是否接地，然后两个端口都处于高阻抗状态。为了确保加电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器被连接至 VCC；该电阻器的最小值由驱动器的电流吸收能力来决定。

商品特性

控制输入电平 VIH/VIL 以 VCCA 电压为基准
VCC 隔离特性 – 如果任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态
过压耐受输入/输出可实现混合电压模式数据通信
完全可配置的双轨设计，支持各个端口在 1.2V 至 3.6V 的整个电源电压范围内运行
Ioff 支持局部断电模式运行
可耐受 4.6V 电压的 I/O
最大数据速率：
- 380Mbps（1.8V 至 3.3V 电平转换）
- 200Mbps（低于 1.8V 至 3.3V 电平转换）
- 200Mbps（转换至 2.5V 或 1.8V）
- 150Mbps（转换至 1.5V）
- 100Mbps（转换至 1.2V）
闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求

应用领域

个人电子产品
工业
企业电信

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	380Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V

	属性	参数值
	元件数	4
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
