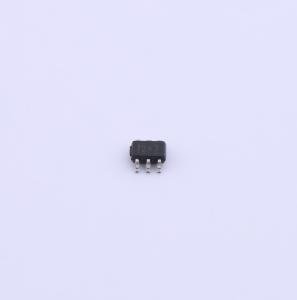

TMUX1247DCKR

TMUX1247 5V双向、2:1（SPDT）通用开关

描述: TMUX1247是一款通用互补金属氧化物半导体(CMOS)单极双投(SPDT)开关。可在源极(Sx)和漏极(D)引脚上支持从GND到VpD范围的双向模拟和数字信号。
品牌名称: TI(德州仪器)
商品型号: TMUX1247DCKR
商品编号: C2864500

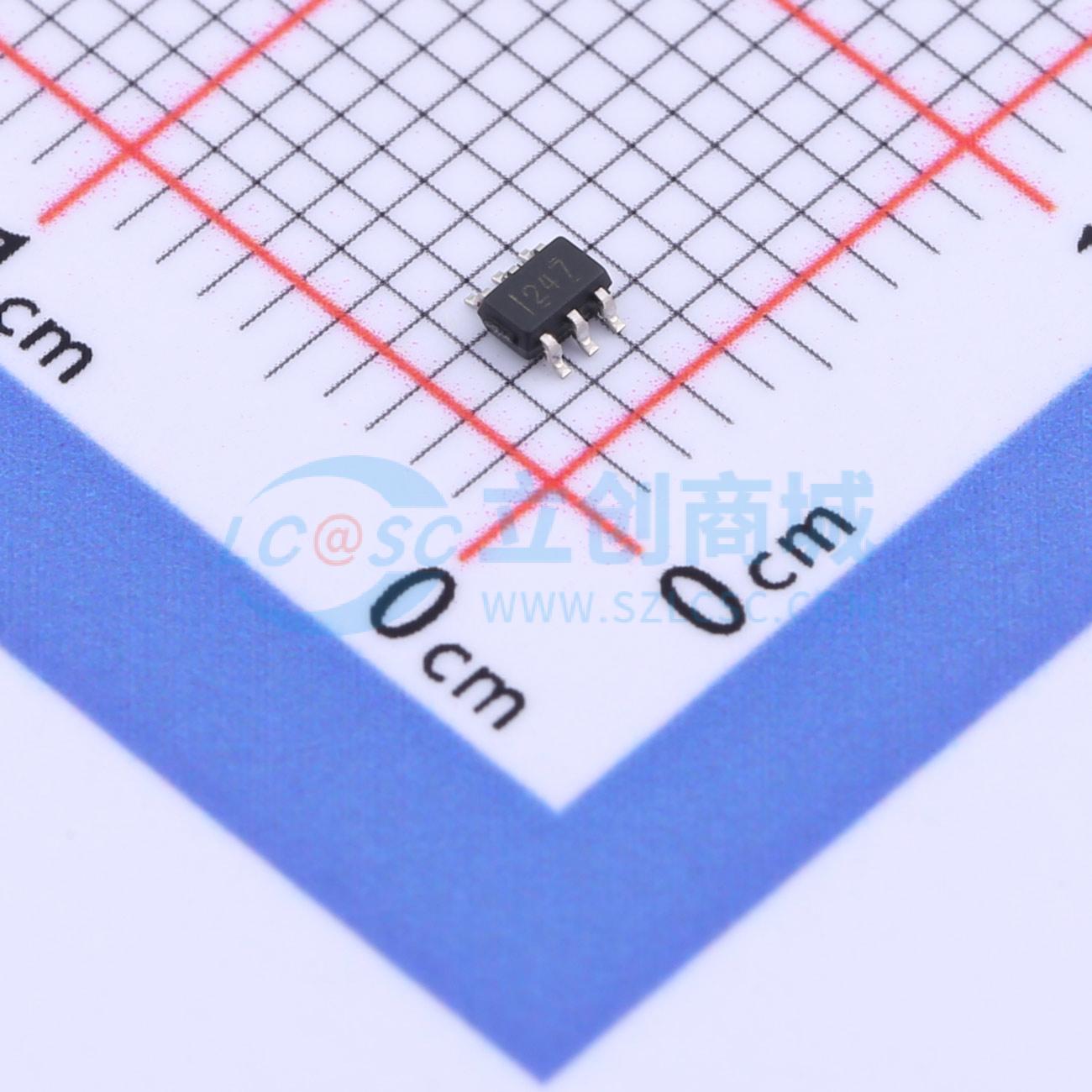

商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

TMUX1247 是一款通用互补金属氧化物半导体(CMOS) 单极双投(SPDT) 开关。TMUX1247 可根据SEL 引脚的状态在两个输入电源之间切换。1.08V 至5.5V 的宽电源电压工作范围可支持从个人电子设备到楼宇自动化的各种应用。该器件可在源极(Sx) 和漏极(D) 引脚上支持从GND 到VDD 范围的双向模拟和数字信号。4nA 的低电源电流可用于便携式应用。所有逻辑输入均具有兼容1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL 和CMOS 逻辑兼容性。失效防护逻辑电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

商品特性

轨至轨运行双向信号路径
1.8V 逻辑兼容
失效防护逻辑
低导通电阻：3Ω
宽电源电压范围：1.08V 至5.5V
-40°C 至 +125°C 的工作温度
低电源电流：4nA
转换时间：14ns
先断后合开关
ESD 保护HBM：2000V

应用领域

模拟和数字开关
I2C 和SPI 总线多路复用
远程无线电单元
有源天线系统mMIMO (AAS)
条形码扫描仪
电机驱动器
楼宇自动化
模拟输入模块
电力输送
视频监控
电子销售终端
电器
消费类音频

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.08V~5.5V

	属性	参数值
	导通电阻(Ron)	3Ω
	工作温度	-40℃~+125℃
	导通电容(Con)	23pF
	带宽	250MHz
