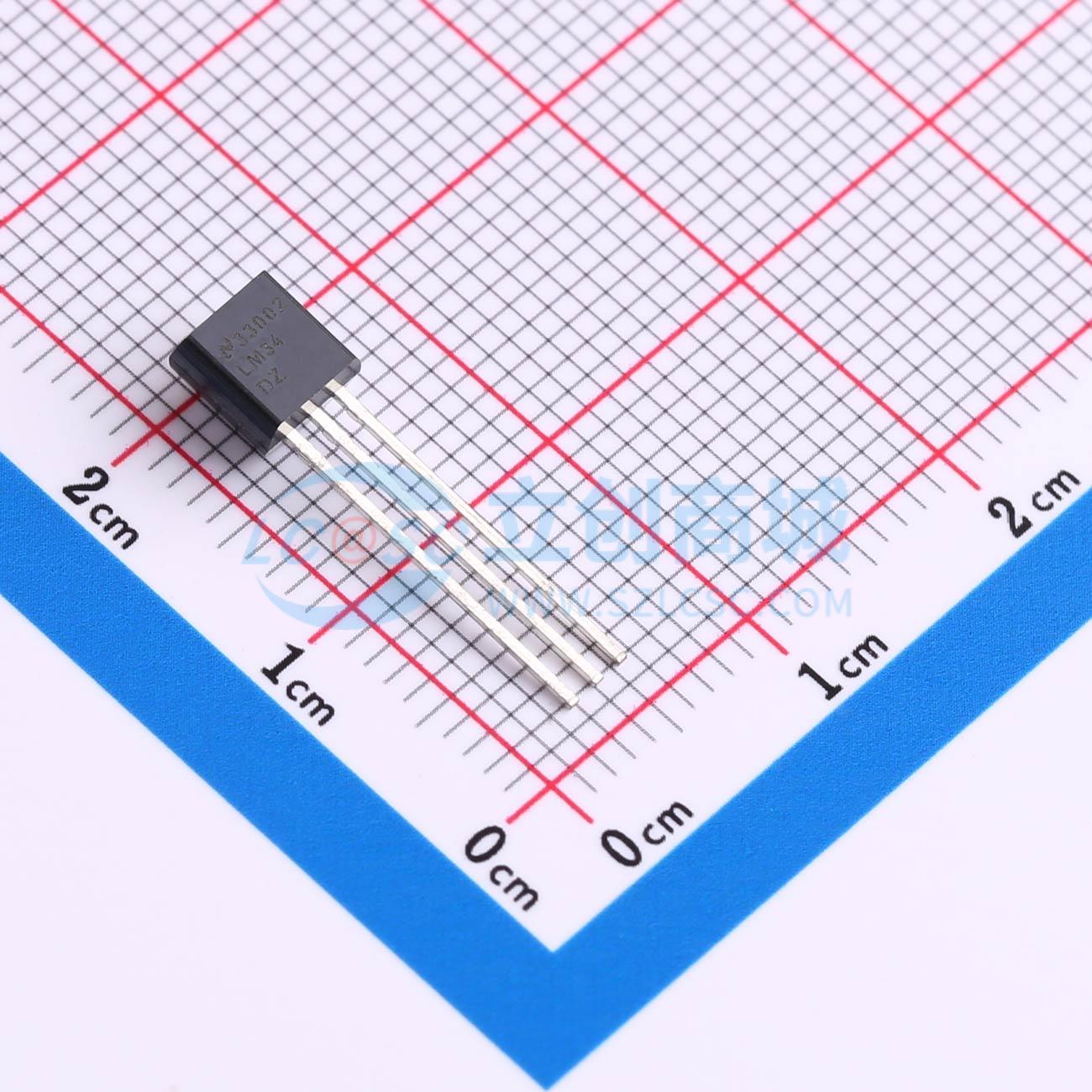

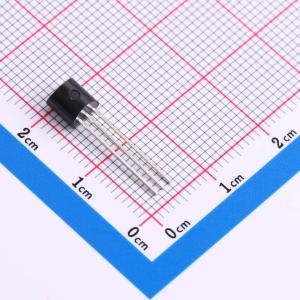

温馨提醒：图片仅供参考，商品以实物为准
LM34DZ/NOPB
精密华氏温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM34 具有华氏刻度校准功能的 ±1°F 5V 至 30V 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM34DZ/NOPB
- 商品编号
- C2864517
- 商品封装
- TO-92
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | - | |
| 工作电压 | 4V~30V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 出厂温度校准 |
商品概述
LM34系列器件是精密集成电路温度传感器，输出电压与华氏温度呈线性比例。相比经开尔文校准的线性温度传感器更具优势，用户无需从输出中减去大的恒定电压即可获得方便的华氏刻度。LM34不需要任何外部校准或微调，即可在室温下提供±1/2℉的典型精度，在-50℉至300℉的全温度范围内提供±1-1/2℉的精度。在晶圆级进行修剪和校准，成本较低。LM34的低输出阻抗、线性输出和精确的固有校准，使其特别容易对接读数或控制电路。可使用单电源供电，也可使用正负电源供电。LM34仅从电源汲取75μA电流，因此自热极低，在静止空气中自热低于0.2℉。LM34额定工作温度范围为-50℉至300℉，LM34C额定工作温度范围为-40℉至230℉，0℉时精度更高。LM34系列提供密封TO-46晶体管封装；LM34C、LM34CA、LM34D采用塑料TO-92晶体管封装；LM34D还提供8引脚表面贴装小外形封装，LM34是摄氏温度传感器LM35的互补产品。
商品特性
- 直接以华氏度校准
- 比例系数为线性10.0mV/℉
- 77℉时可保证1.0℉的精度
- 额定工作温度范围为-50℉~300℉
- 适用于远程应用
- 经晶圆级修剪，成本较低
- 工作电压范围为5V~30V
- 电流消耗小于90μA
- 自热低，静止空气中自热仅0.18℉
- 非线性典型值仅为±0.5℉
- 1mA负载下输出阻抗低至0.4Ω
- 无需外部校准或微调
应用领域
- 电源
- 电池管理
- HVAC
- 日用家电
