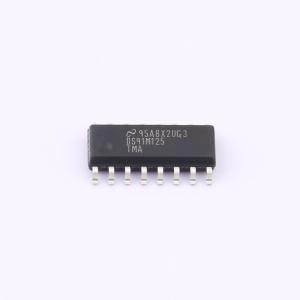

DS91M125TMAX/NOPB

DS91M125 125MHz 1:4 M-LVDS 重复器，带 LVDS 输入

描述: DS91M125 是一个 1:4 M-LVDS 重复器，设计用于驱动和分配时钟或数据信号到多达四个多点网络。
品牌名称: TI(德州仪器)
商品型号: DS91M125TMAX/NOPB
商品编号: C2864526

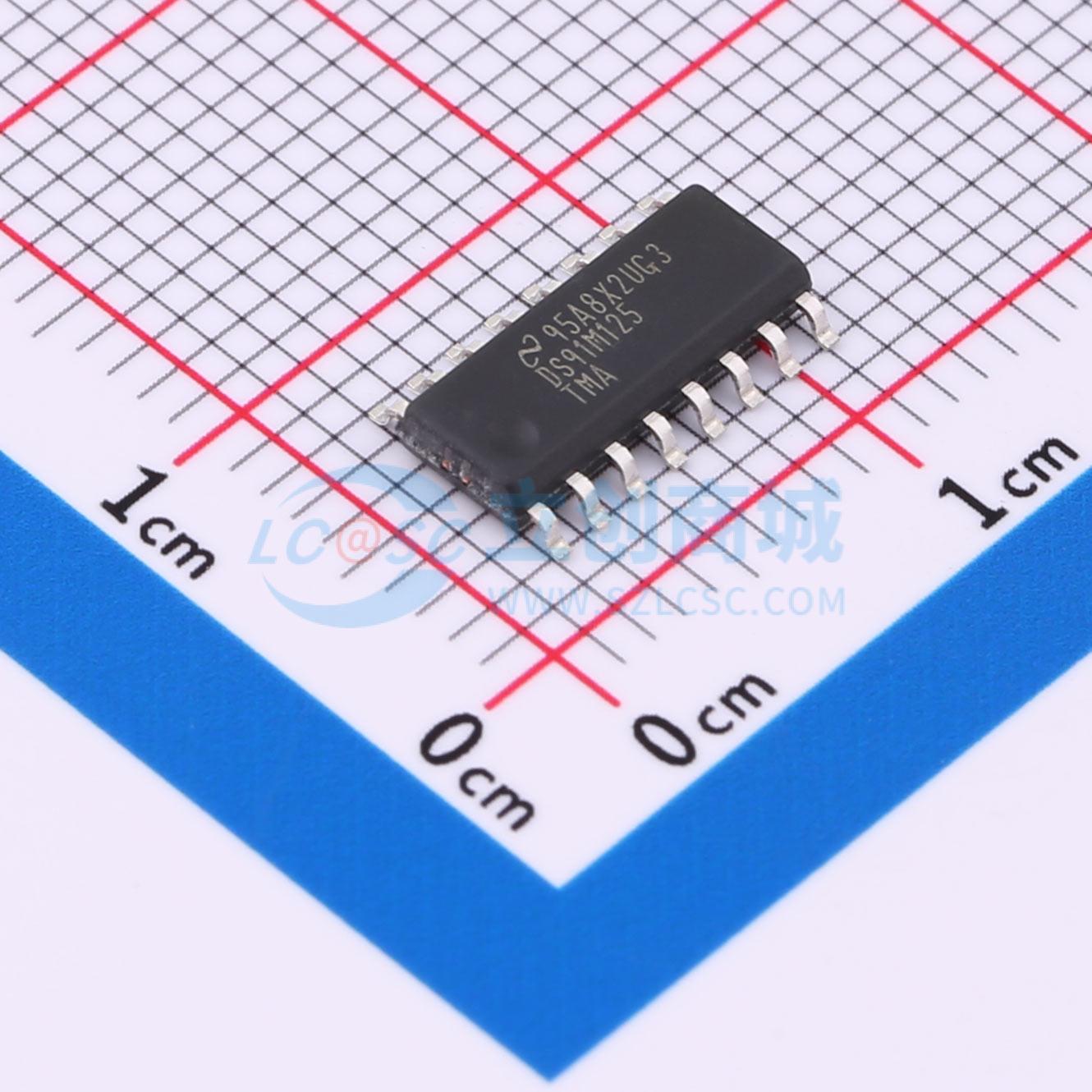

商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

DS91M125是一款1:4 M-LVDS中继器，设计用于将时钟或数据信号驱动分配至最多四个多点网络。M-LVDS即多点LVDS，是基于LVDS技术的总线接口器件系列，专门针对多点和多分支电缆与背板应用设计，相比标准LVDS可提供更高的驱动电流，以满足多点应用所需的双端终端要求，受控转换时间可减少多点配置中未端接分支常见的反射问题。单通道DS91M125作为1:4中继器，可接收M-LVDS/LVDS/CML/LVPECL信号，并将其转换为M-LVDS信号电平，每个输出都配有独立的驱动使能引脚，输入符合LVDS标准。该器件采用直通引脚排布，便于PCB布局，为高速多点接口应用提供方案，采用节省空间的SOIC-16封装。

商品特性

工作范围覆盖直流至125 MHz / 250 Mbps，具备低抖动、低偏斜、低功耗运行特性
配备独立驱动使能引脚
输出符合TIA/EIA-899 M-LVDS标准
受控转换时间可减少反射
输入符合TIA/EIA-644-A LVDS标准
M-LVDS输出引脚具备8 kV ESD防护，可保护相邻元件
直通引脚排布简化PCB布局
工业级工作温度范围为-40℃至+85℃
提供节省空间的SOIC-16封装

应用领域

多分支/多点时钟与数据分配
作为TIA/EIA-485/422的高速、低功耗、短距离替代方案
ATCA和μTCA背板中的时钟分配

	属性	参数值
	商品目录	LVDS芯片
	类型	中继器
	驱动器数	4
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	125Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS；CML；LVPECL
	功能特性	边沿速率控制
