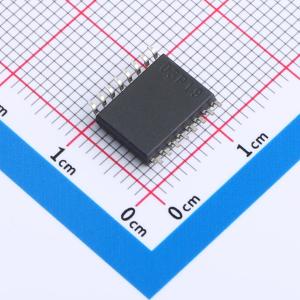

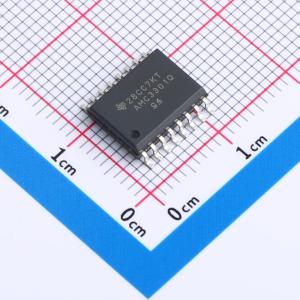

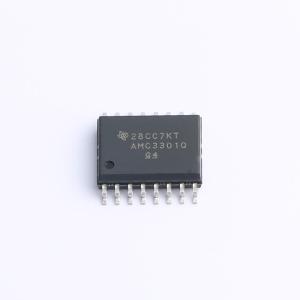

温馨提醒：图片仅供参考，商品以实物为准

AMC3301QDWERQ1

具有集成直流/直流转换器的精密、输入增强型隔离放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC3301-Q1 具有内部时钟的汽车类 ±250mV 输入、精密电流检测增强型隔离式放大器直流/直流
品牌名称: TI(德州仪器)
商品型号: AMC3301QDWERQ1
商品编号: C2864548
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.504克(g)

商品参数

商品概述

AMC3301-Q1 是一款精密的隔离放大器，针对基于分流器的电流测量进行了优化。这款完全集成的隔离式直流/直流转换器可实现器件低侧的单电源运行，使该器件成为空间受限应用的独特解决方案。增强型电容式隔离栅已通过 VDE V 0884-11 和 UL1577 认证，并支持高达 1.2kVRMS 的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。 AMC3301-Q1 的输入针对直接连接低阻抗分流电阻器或其他具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂支持在 -40°C 至 +125°C 的温度范围内进行精确的电流测量。 AMC3301-Q1 的集成直流/直流转换器故障检测和诊断输出引脚可简化系统级设计和诊断。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: –40°C 至 125°C，TA
3.3V 或 5V 单电源，具有集成直流/直流转换器
±250mV 输入电压范围，针对使用分流电阻器测量电流进行了优化
固定增益：8.2
低直流误差：
- 失调电压：±150μV（最大值）
- 温漂：±1µV/°C（最大值）
- 增益误差：±0.2%（最大值）
- 增益误差漂移：±40ppm/°C（最大值）
- 非线性度：±0.04%（最大值）
高 CMTI：85kV/µs（最小值）
系统级诊断功能
符合 CISPR-11 和 CISPR-25 EMI 标准
安全相关认证：
- 符合 DIN VDE V 0884-11 标准的 6000VPK 增强型隔离
- 符合 UL1577 标准且长达 1 分钟的 4250VRMS 隔离

应用领域

基于分流器的隔离式电流检测，用于：
- HEV/EV 充电桩
- HEV/EV 车载充电器 (OBC)
- HEV/EV 直流/直流转换器
- HEV/EV 牵引逆变器

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±250mV
	带宽(-3db)	334kHz
	增益	8.2
	增益带宽积(GBP)	-
	输入失调电压(Vos)	150uV

	属性	参数值
	输入偏置电流(Ib)	24uA
	输出类型	差分
	隔离电压(Vrms)	4250
	CMTI(kV/us)	85kV/us
	工作温度	-40℃~+125℃
