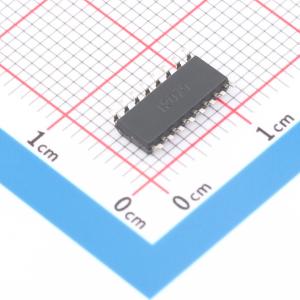

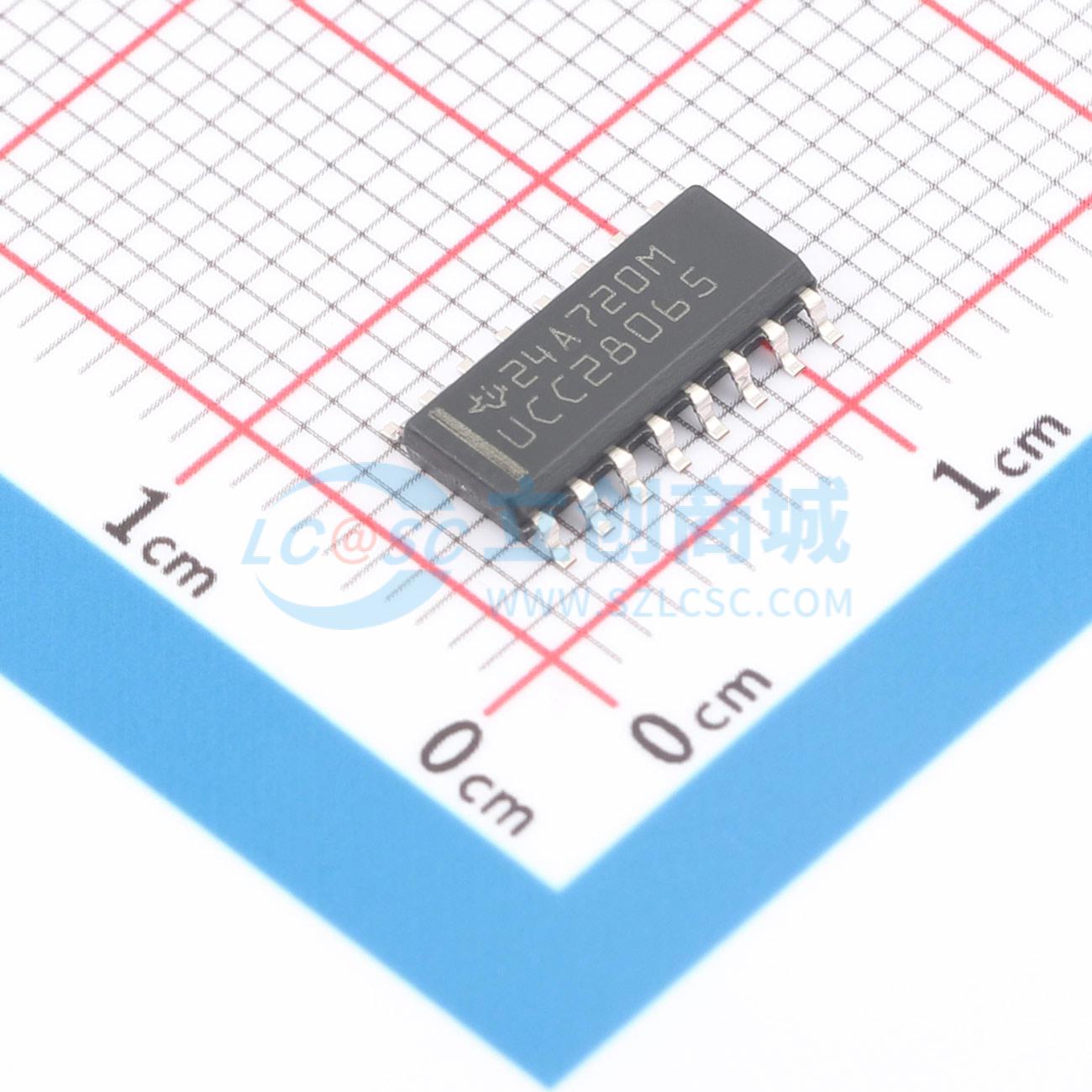

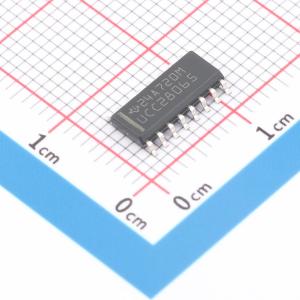

温馨提醒：图片仅供参考，商品以实物为准

UCC28065DR

自然交错过渡模式功率因数校正（PFC）控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC28065交错式PFC控制器可在比以往更高的功率等级下实现过渡模式PFC。该器件采用自然交错™技术来保持180度相移。两个通道均作为主通道运行（无从通道），并同步到相同频率。这种方法可实现更快的响应时间、精确的相移以及每个通道的过渡模式运行。该器件具有突发模式功能，可实现高光负载效率。突发模式无需在轻载运行期间关闭PFC以满足待机功率目标，与UCC25640x LLC控制器以及UCC24612或UCC24624同步整流控制器配合使用时，无需辅助反激电路。与上一代器件相比，提高的频率钳位功能使开关频率能力翻倍。更高的开关频率范围还允许设计充分利用LMG3410等GaN MOSFET和SiC MOSFET的优势。扩展的系统级保护功能包括输入欠压和掉电恢复、输出过压、开环、过载、软启动、相位故障检测和热关断。额外的故障安全过压保护（OVP）功能可防止与中间电压短路，若未检测到这种短路，可能会导致器件灾难性故障。先进的非线性增益可对线路和负载瞬态事件做出快速而平稳的响应。特殊的线路掉电处理可避免显著的电流中断。在突发模式运行期间不进行开关操作时，偏置电流大幅降低，提高了待机性能。
品牌名称: TI(德州仪器)
商品型号: UCC28065DR
商品编号: C2864556
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.304064克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	CRM
	反馈方式	原边反馈

商品概述

UCC28065交错式PFC控制器可在比以往更高的功率等级下实现过渡模式PFC。该器件采用自然交错™技术来保持180度相移。两个通道均作为主通道运行（无从通道），并同步到相同频率。这种方法可实现更快的响应时间、精确的相移以及每个通道的过渡模式运行。该器件具有突发模式功能，可实现高光负载效率。突发模式无需在轻载运行期间关闭PFC以满足待机功率目标，与UCC25640x LLC控制器以及UCC24612或UCC24624同步整流控制器配合使用时，无需辅助反激电路。与上一代器件相比，提高的频率钳位功能使开关频率能力翻倍。更高的开关频率范围还允许设计充分利用LMG3410等GaN MOSFET和SiC MOSFET的优势。扩展的系统级保护功能包括输入欠压和掉电恢复、输出过压、开环、过载、软启动、相位故障检测和热关断。额外的故障安全过压保护（OVP）功能可防止与中间电压短路，若未检测到这种短路，可能会导致器件灾难性故障。先进的非线性增益可对线路和负载瞬态事件做出快速而平稳的响应。特殊的线路掉电处理可避免显著的电流中断。在突发模式运行期间不进行开关操作时，偏置电流大幅降低，提高了待机性能。

商品特性

降低输入滤波器和输出电容器的纹波电流
降低电流纹波，提高系统可靠性并减小大容量电容器尺寸，减小EMI滤波器尺寸
支持更高的开关频率
高达800kHz的开关频率，将升压电感尺寸至少减小一半，改善输入电流总谐波失真（THD）
高光负载效率
具有输入电压补偿的用户可调相位管理
具有可调突发阈值的突发模式运行
有助于符合EUP Lot6 II级、CoC II级和DOE VI级标准
无传感器电流整形简化了电路板布局并提高了效率
输入线路前馈实现快速线路瞬态响应
浪涌安全电流限制：
- 防止浪涌期间MOSFET导通
- 消除输出整流器中的连续导通模式（CCM）运行和反向恢复事件

应用领域

用于LED和OLED电视的超薄AC/DC电源
一体电脑
高密度AC/DC和游戏适配器
家庭音频系统
服务器、电信和DIN导轨电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	14V~21V
	开关频率	800kHz
	拓扑结构	升压式
