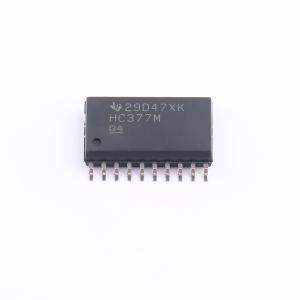

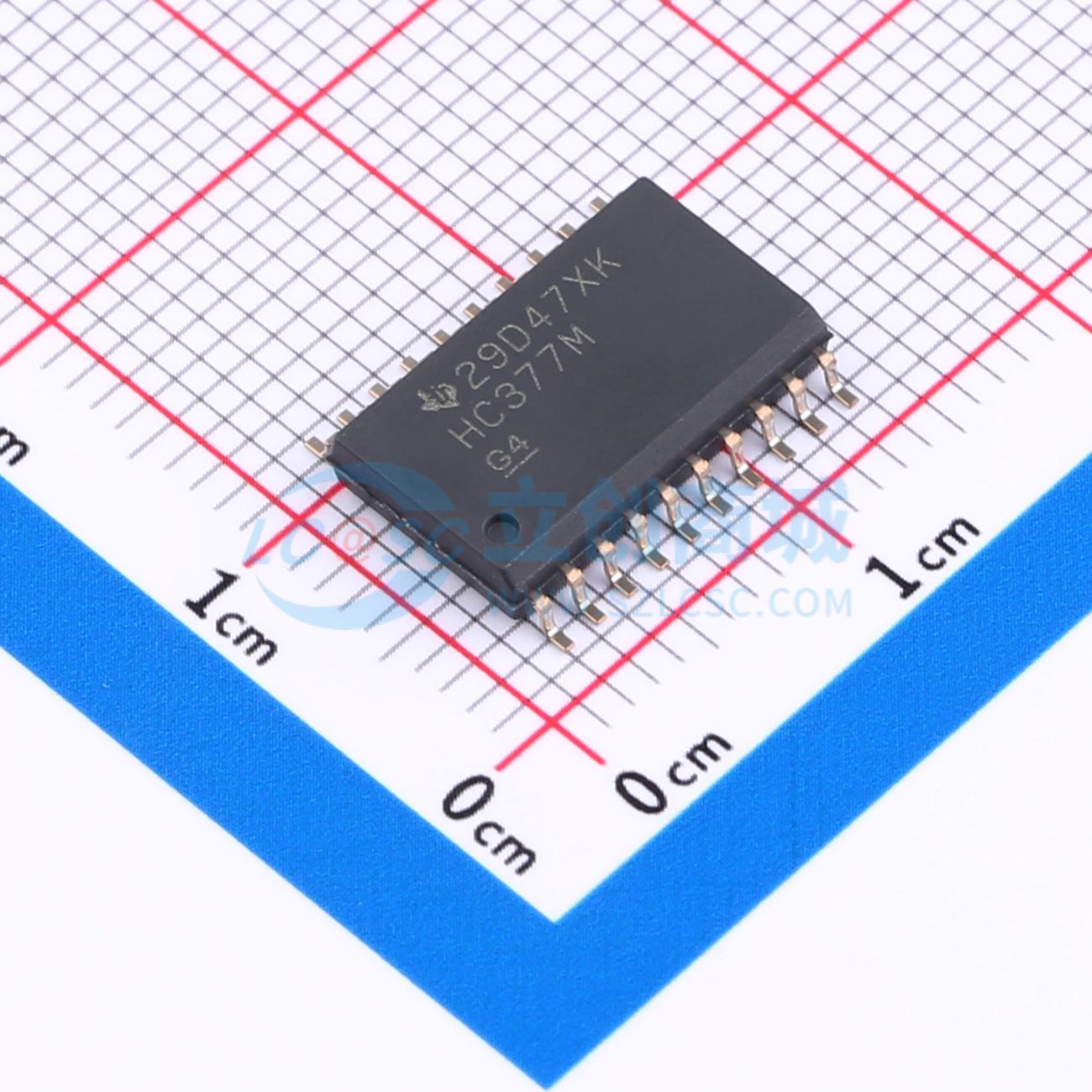

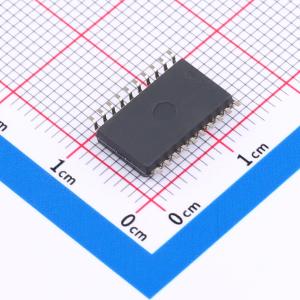

CD74HC377M96实物图
  • CD74HC377M96商品缩略图
  • CD74HC377M96商品缩略图
  • CD74HC377M96商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD74HC377M96

高速CMOS逻辑八进制D型触发器,带数据使能

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD74HC377 具有数据使能端的高速 CMOS 逻辑八路 D 类触发器
品牌名称
TI(德州仪器)
商品型号
CD74HC377M96
商品编号
C2864559
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.56克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2V~6V
时钟频率(fc)30MHz
功能使能
元件数8
每个元件位数-
输出类型-
传播延迟(tpd)14ns@5V,15pF
属性参数值
系列74HC系列
灌电流(IOL)4mA
拉电流(IOH)4mA
静态电流(Iq)8uA
输入电容10pF
工作温度-55℃~+125℃
同步/异步-
建立时间12ns
保持时间3ns

商品概述

HC377和HCT377是八进制D型触发器,所有八个触发器共用一个缓冲时钟CP,当数据使能E为低电平时,所有触发器会在时钟CP的上升沿同时加载数据,可提供的封装类型包括CERDIP、PDIP、SOIC、TSSOP。

商品特性

  • 带有缓冲共用时钟,输入均带缓冲
  • CL=15pF、VCC=5V、TA=25℃条件下,HC类型典型传播延迟为14ns,HCT类型典型传播延迟为16ns
  • 全温度范围内扇出:标准输出可带10个LSTTL负载,总线驱动器输出可带15个LSTTL负载
  • 工作温度范围宽,为-55℃~125℃
  • 传播延迟与转换时间平衡,相比LSTTL逻辑IC可大幅降低功耗
  • HC类型工作电压范围为2V~6V,具备高抗干扰能力,VCC=5V时,NIL、NIH均为VCC的30
  • HCT类型工作电压范围为4.5V~5.5V,可直接兼容LSTTL输入逻辑,VIL最大0.8V,VIH最小2V
  • HCT类型兼容CMOS输入,VOL、VOH条件下II≤1μA
  • 最大额定值:直流电源电压VCC范围为-0.5V~7V,最高结温150℃,最大存储温度范围-65℃~150℃,焊接10秒时最大引线温度300℃
  • 典型热阻:PDIP封装θJA为69℃/W,SOIC封装为58℃/W,TSSOP封装为83℃/W
  • 工作条件要求:直流输入输出电压VI、VO范围为0V~VCC;输入上升下降时间最大值:2V时1000ns,4.5V时500ns,6V时400ns
