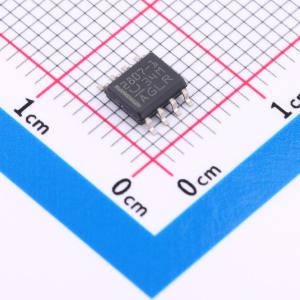

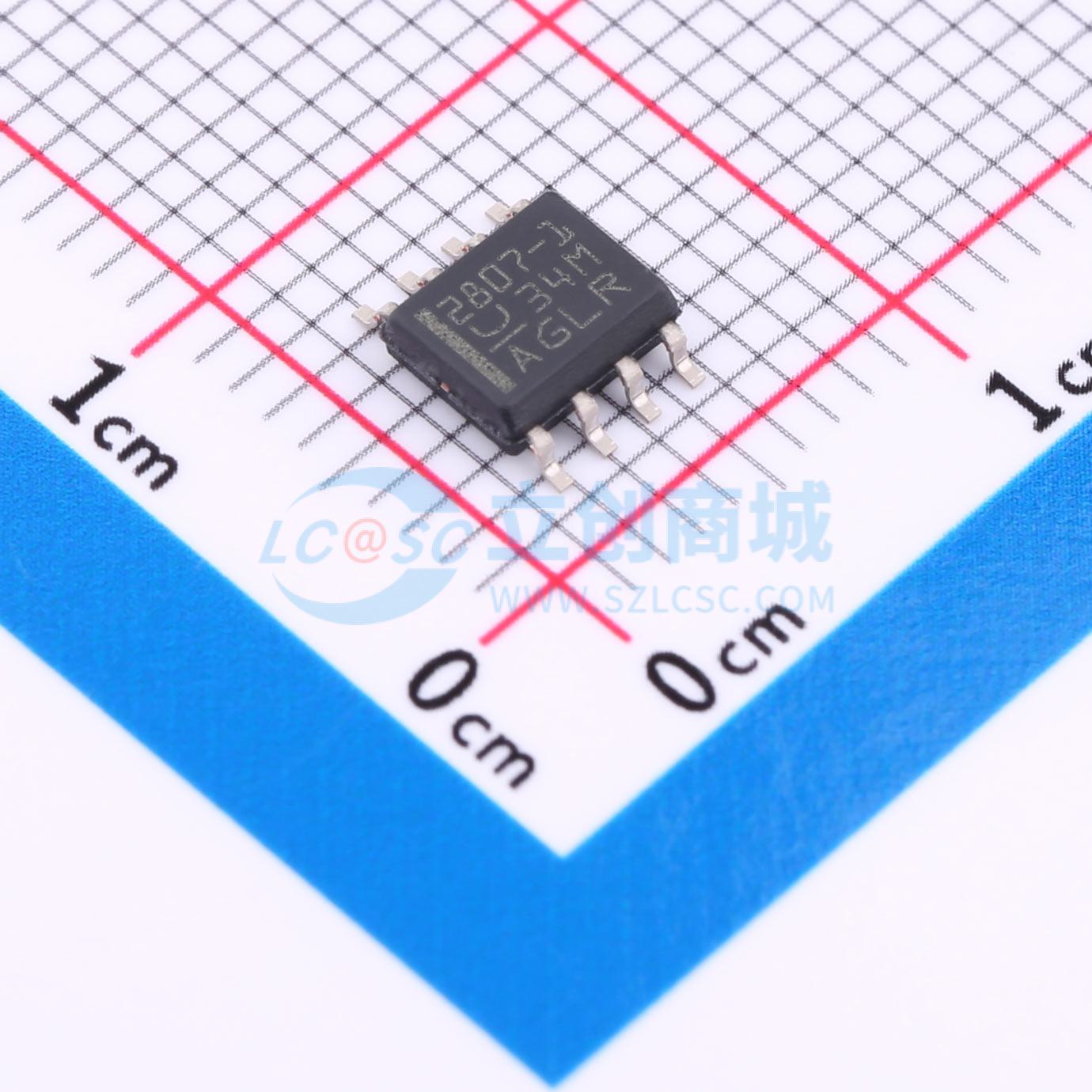

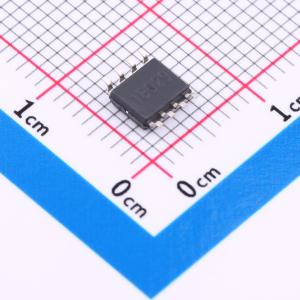

UCC2807DTR-1
可编程最大占空比PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可编程最大占空比 PWM 控制器 8-SOIC -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2807DTR-1
- 商品编号
- C2865039
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 6.9V~13.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 202kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 正激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
UCC3807系列高速、低功耗集成电路包含离线和DC - DC固定频率电流模式开关电源所需的所有控制和驱动电路，且外部元件数量极少。 这些器件与UCC3800系列类似，但增加了用户可编程最大占空比的功能。振荡器频率和最大占空比通过两个电阻和一个电容进行编程。UCC3807系列还具备内部全周期软启动和电流检测输入内部前沿消隐功能。 UCC3807系列提供多种封装选项、温度范围选项以及关键电压电平选择。该系列具备适用于离线和电池供电系统的欠压锁定（UVLO）阈值和迟滞电平。
商品特性
- 用户可编程最大PWM占空比
- 100μA启动电流
- 可工作至1MHz
- 内部全周期软启动
- 电流检测信号内部前沿消隐
- 1A图腾柱输出
