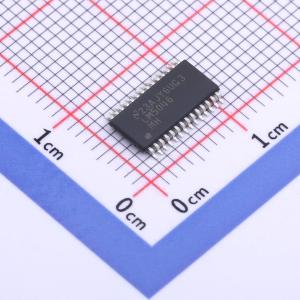

温馨提醒：图片仅供参考，商品以实物为准
LM5046MH/NOPB
LM5046MH/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5046 具有集成 MOSFET 驱动器的相移全桥 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5046MH/NOPB
- 商品编号
- C2865251
- 商品封装
- HTSSOP-28-EP-4.5mm
- 包装方式
- 管装
- 商品毛重
- 0.261克(g)
商品参数
参数完善中
商品概述
LM5046 脉宽调制(PWM) 控制器具有利用电流模式或电压模式控制实现相移全桥拓扑电源转换器所需的全部功能。该器件可由输入电压最高可达100V 的隔离式DC-DC 转换器初级侧供电运行。这款高度集成的控制器 - 驱动器可为四个外部桥式金属氧化物半导体场效应晶体管(MOSFET) 提供2A 双路高侧和低侧栅极驱动器，同时为次级侧同步整流MOSFET 提供控制信号。外部电阻通过编程方式设定死区，以启用初级侧场效应晶体管(FET) 的零电压转换。由于同步整流器能够以智能方式启动，因此支持电源转换器单调导通，即使在预偏置负载条件下也是如此。其他功能包括逐周期电流限制、断续模式重启、可编程软启动、同步整流软启动和具有同步和热关断功能的2MHz 振荡器。
商品特性
- 适用于小尺寸、高密度电源转换器的高度集成控制器
- 高电压启动稳压器
- 智能同步整流器启动允许线性导通至预偏置负载
- 同步整流器在欠压锁定(UVLO) 模式和断续模式下禁用
- 两个可编程的独立死区调节支持零电压转换
- 四个2A 高电流桥式栅极驱动器
- 高带宽光电耦合器接口
- 可针对电流模式控制或电压模式控制进行配置
- 双模过流保护
- 通过电阻器编程的2MHz 振荡器
- 可编程线路UVLO 和OVP
应用领域
- 电动自行车
- 电源：电信DC/DC 模块：模拟
- 专用分支交换机(PBX)
- 太阳能逆变器
- 矢量信号发生器
- 微波炉
- 点对点微波回程
- 电源：电信/服务器AC/DC 电源：双路控制器：模拟
- 太阳能微型逆变器
- 陆地集群无线电(TETRA) 基站
- 洗衣机：低端
