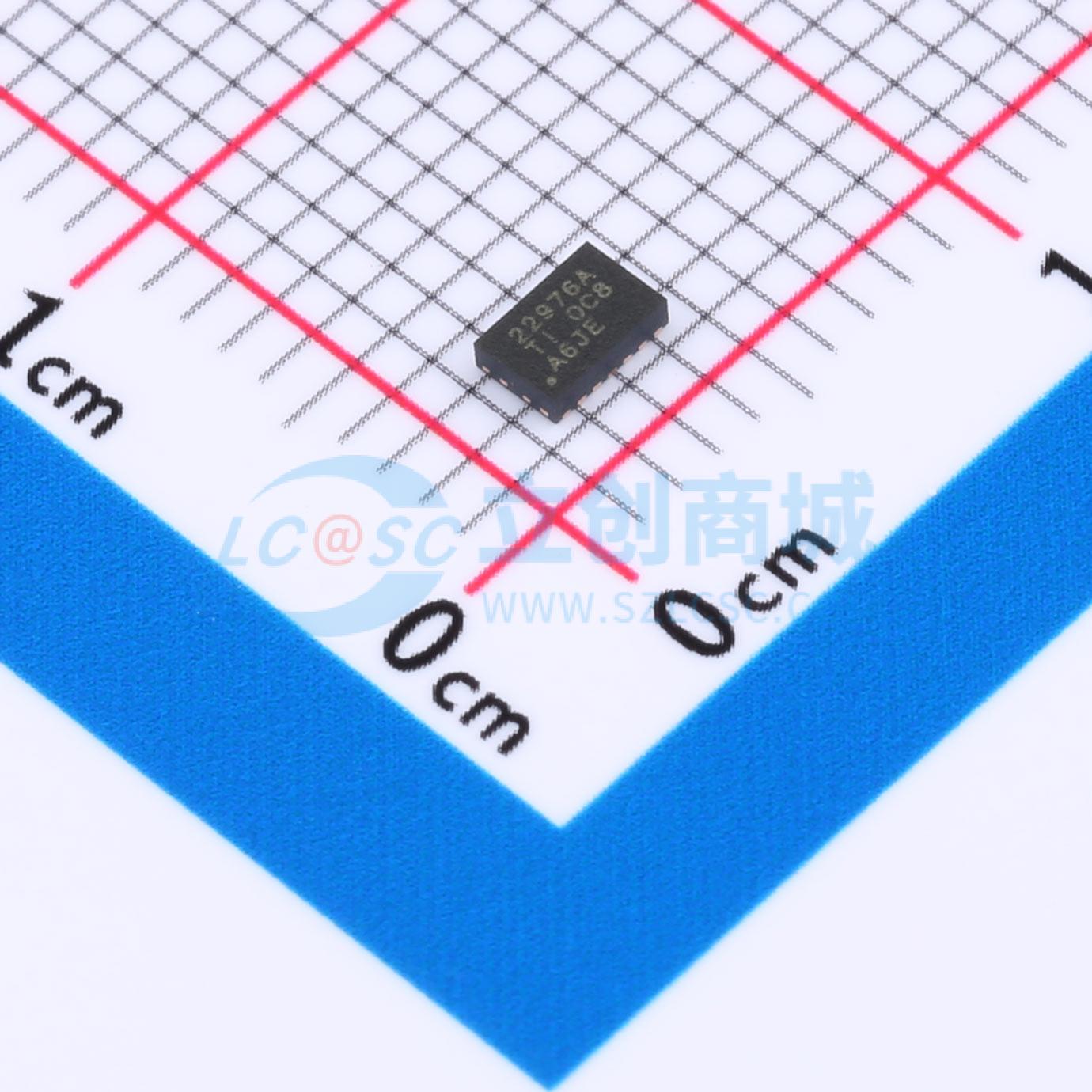

温馨提醒：图片仅供参考，商品以实物为准

TPS22976ADPUR

5.7V、6A、导通电阻双通道负载开关

描述: TPS22976 具有可调节上升时间和可选输出放电功能的 2 通道、5.7V、6A、14mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22976ADPUR
商品编号: C2864553
商品封装: WSON-14-EP(2x3)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TPS22976 产品系列包含三款器件：TPS22976、TPS22976A 和 TPS22976N。每款器件都是一个接通受控的双通道负载开关。此器件包含两个可在 0.6V 至 5.7V 输入电压范围内运行的 N 沟道 MOSFET，并且每通道可支持最大 6A 的持续电流。每个开关可由一个导通/关断输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接连接。TPS22976 能够在结温超出阈值时热关断，以此关断开关。开关会在结温稳定在安全范围内时再次导通。此外，TPS22976 还包含一个可选 230Ω 片上负载电阻，用于在此开关被关断时进行快速输出放电。 TPS22976 采用小型、节省空间的 3mm × 2mm 14 - SON (DPU) 封装，此类封装集成有散热焊盘，支持较高功耗。器件在自然通风环境下的额定运行温度范围为 – 40°C 至 105°C。

商品特性

集成双通道负载开关
输入电压范围：0.6V 至 VBIAS
VBIAS 电压范围：2.5V 至 5.7V
导通电阻：
- RON = 14mΩ（VIN = 0.6V 至 5V，VBIAS = 5V 时的典型值）
- RON = 18mΩ（VIN = 0.6V 至 2.5V，VBIAS = 2.5V 时的典型值）
每通道最大 6A 连续开关电流
TPS22976、TPS22976N 的静态电流：
- 37μA（VIN = VBIAS = 5V 时双通道的典型值）
- 35μA（VIN = VBIAS = 5V 时单通道的典型值）
TPS22976A 的静态电流：
- 85μA（VIN = VBIAS = 5V 时双通道的典型值）
- 83μA（VIN = VBIAS = 5V 时单通道的典型值）
控制输入阈值，支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑器件
可配置上升时间
快速开通时间 (TPS22976A)：VIN = 1.05V 时，tON = 17μs
热关断
快速输出放电 (QOD)（可选）
带有散热垫的 SON 14 引脚封装
ESD 性能测试符合 JESD 22 标准：2kV 人体放电模式 (HBM) 和 1kV 器件充电模型 (CDM)

应用领域

Ultrabook
笔记本电脑和上网本
平板电脑
机顶盒和家庭网关
电信系统
固态硬盘 (SSD)

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	6A

	属性	参数值
	工作电压	600mV~5.7V
	导通电阻	14mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)
