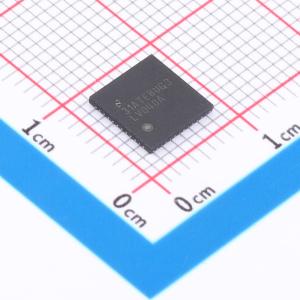

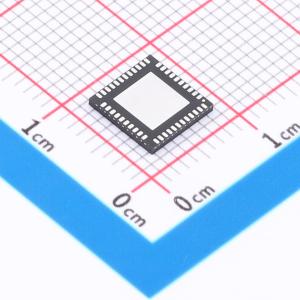

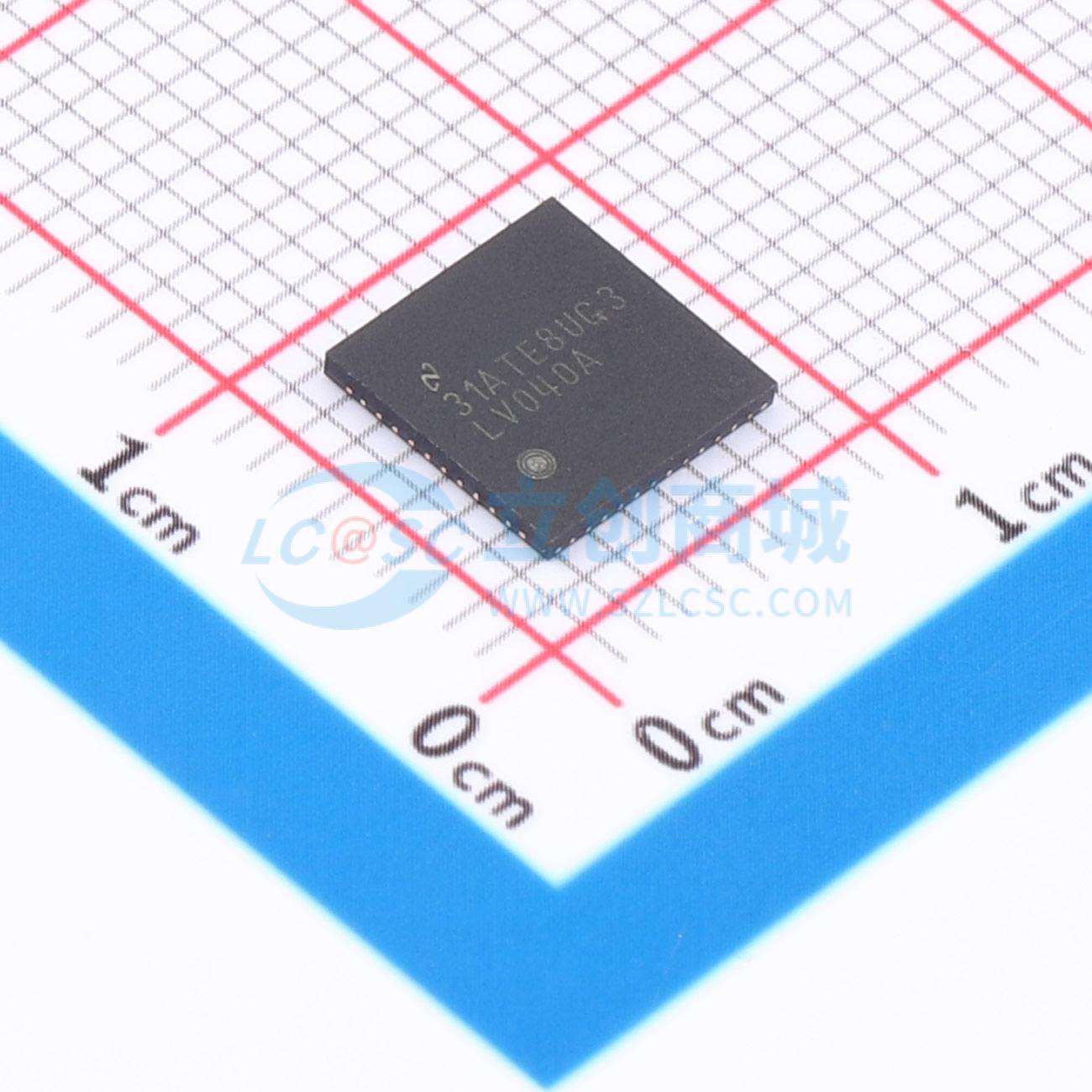

DS92LV040ATLQAX/NOPB
4通道总线LVDS收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS92LV040A 4 通道总线 LVDS 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS92LV040ATLQAX/NOPB
- 商品编号
- C2865013
- 商品封装
- QFN-44-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 3.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 4 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 0.125Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS |
商品概述
DS92LV040A 属于总线LVDS 收发器系列产品,专用于高速、低功耗背板或电缆接口。器件由 3.3 V 单电源供电运行,并包括四个差动线路驱动器和四个接收器。要将总线负载降至最低,驱动器输出端和接收器输入端需进行内部连接。此外,该器件还具备一只直通式外引脚,以支持短接线柱在其引脚和连接器之间轻松实现PCB 路由。
驱动器可将3 V LVTTL 电平(单端)转换为差动总线LVDS (BLVDS) 输出电平。该功能可以在支持高速运行的同时将功耗降至最低并降低EMI。此外,该差动信令可提供大于 ±1 V 的共模噪声抑制。
接收器阈值小于 +0/70 mv 。接收器可将差动总线LVDS 转换为标准(LVTTL/LVCMOS) 电平。
商品特性
- 总线LVDS 信令传播延迟:驱动器最大值为2.3 ns,接收器最大值为3.2 ns
- 低功耗CMOS 设计
- 驱动器 100% 转换时间典型值为1 ns,接收器典型值为1.3 ns
- 高信号传输速率功能(155 Mbps 以上)
- VD 0.1V 至 2.3V 共模范围 = 200 mv
- 70 mv 接收器灵敏度
- 支持打开和终止端口引脚故障保护
- 3.3 V 运行电压
- 无毛刺加电/断电(已禁用驱动器和接收器)
- 每总线LVDS 负载的轻型总线负载(典型值5pF)
- 平衡输出阻抗
- 44 引脚WQFN 封装中提供的产品
- 断电时高阻抗总线引脚 (VCC = 0 V)
应用领域
- 专为双终端设计应用
