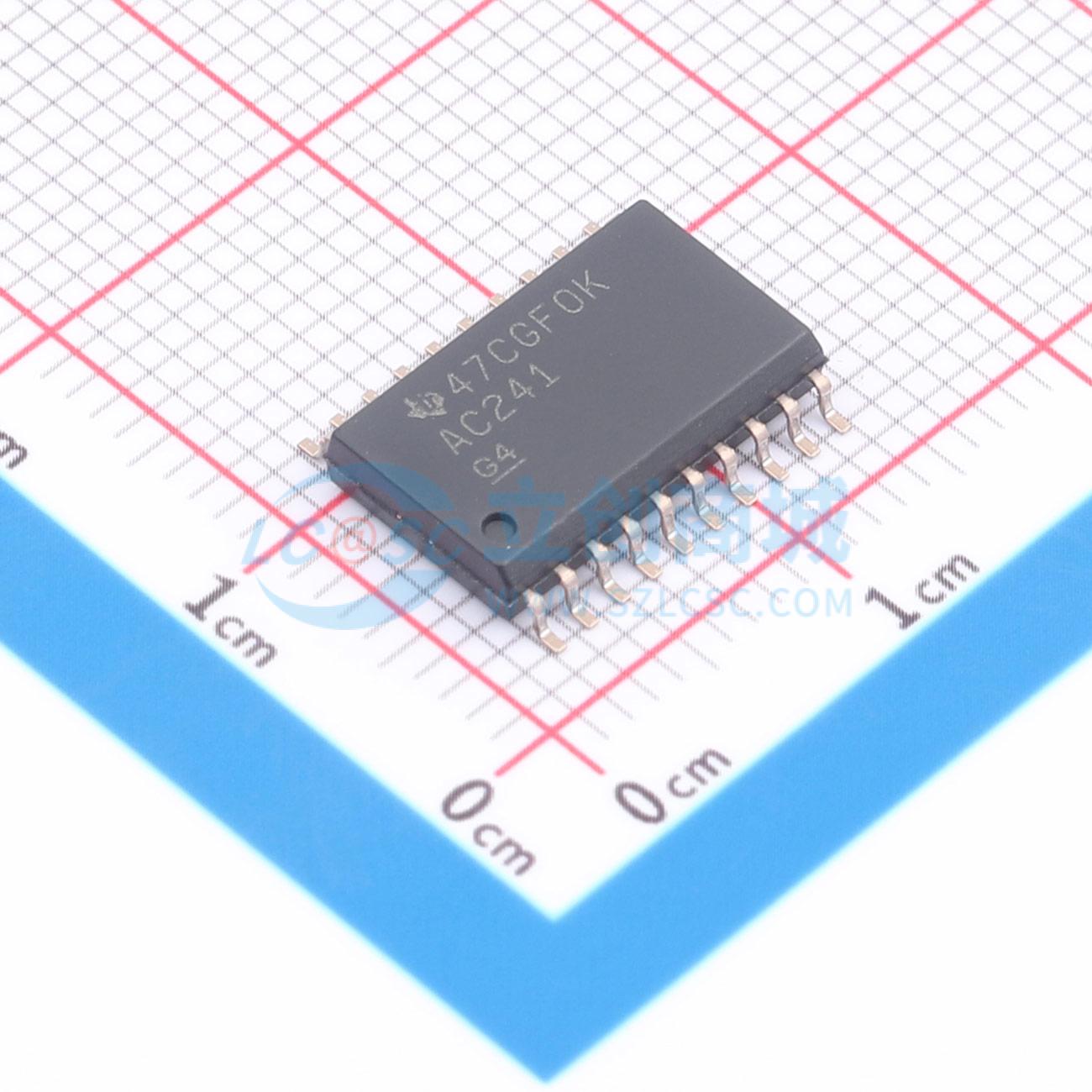

SN74AC241DWR实物图

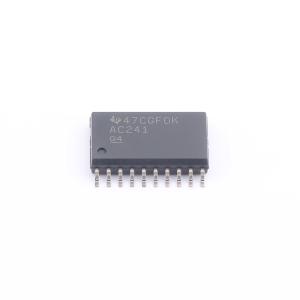

  • SN74AC241DWR商品缩略图

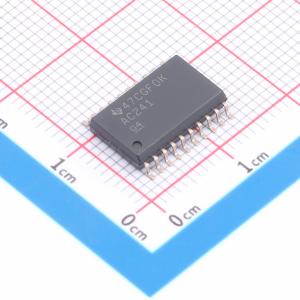

  • SN74AC241DWR商品缩略图

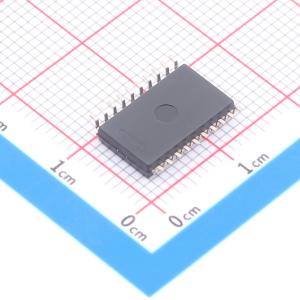

  • SN74AC241DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AC241DWR

八进制缓冲器/驱动器,带三态输出,2V至6V Vcc工作电压

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AC241 具有三态输出的 8 通道、2V 至 6V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74AC241DWR
商品编号
C2865036
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.798071克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压2V~6V
元件数2
每个元件位数4
通道类型单向
属性参数值
灌电流(IOL)24mA
拉电流(IOH)24mA
系列74AC
工作温度-40℃~+85℃
静态电流(Iq)40uA
传播延迟(tpd)7.5ns@5V,50pF
功能特性输出使能

商品概述

该产品为八进制缓冲器与线路驱动器,专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。AC241器件分为两个带独立互补输出使能输入的4位缓冲器/驱动器,当1OE为低电平或2OE为高电平时,器件将非反向数据从A输入传输至Y输出;当1OE为高电平或2OE为低电平时,输出处于高阻抗状态。为确保上电或掉电过程中保持高阻抗状态,OE端需通过上拉电阻连接至VCC,对应OE需通过下拉电阻连接至GND,电阻的最小阻值由驱动器的灌电流或拉电流能力决定,包含SN54AC241多个封装类型。

商品特性

  • 工作电源电压范围为2V~6V
  • 输入可承受最高6V电压
  • 在5V供电下最大传输延迟tpd为7.5ns
  • 最大电源电压范围为-0.5V~7V
  • 最大输入电压范围为-0.5V~VCC+0.5V
  • 最大输出电压范围为-0.5V~VCC+0.5V
  • 输入钳位电流范围为±20mA
  • 输出钳位电流范围为±20mA
  • 连续输出电流范围为±50mA
  • VCC或GND通路的连续电流范围为±200mA
  • 不同封装热阻抗参数:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 存储温度范围为-65℃~150℃
  • 器件所有未使用输入必须接VCC或GND,才能保证正常工作

应用领域

  • 三态存储器地址驱动
  • 时钟驱动
  • 面向总线的接收与传输
