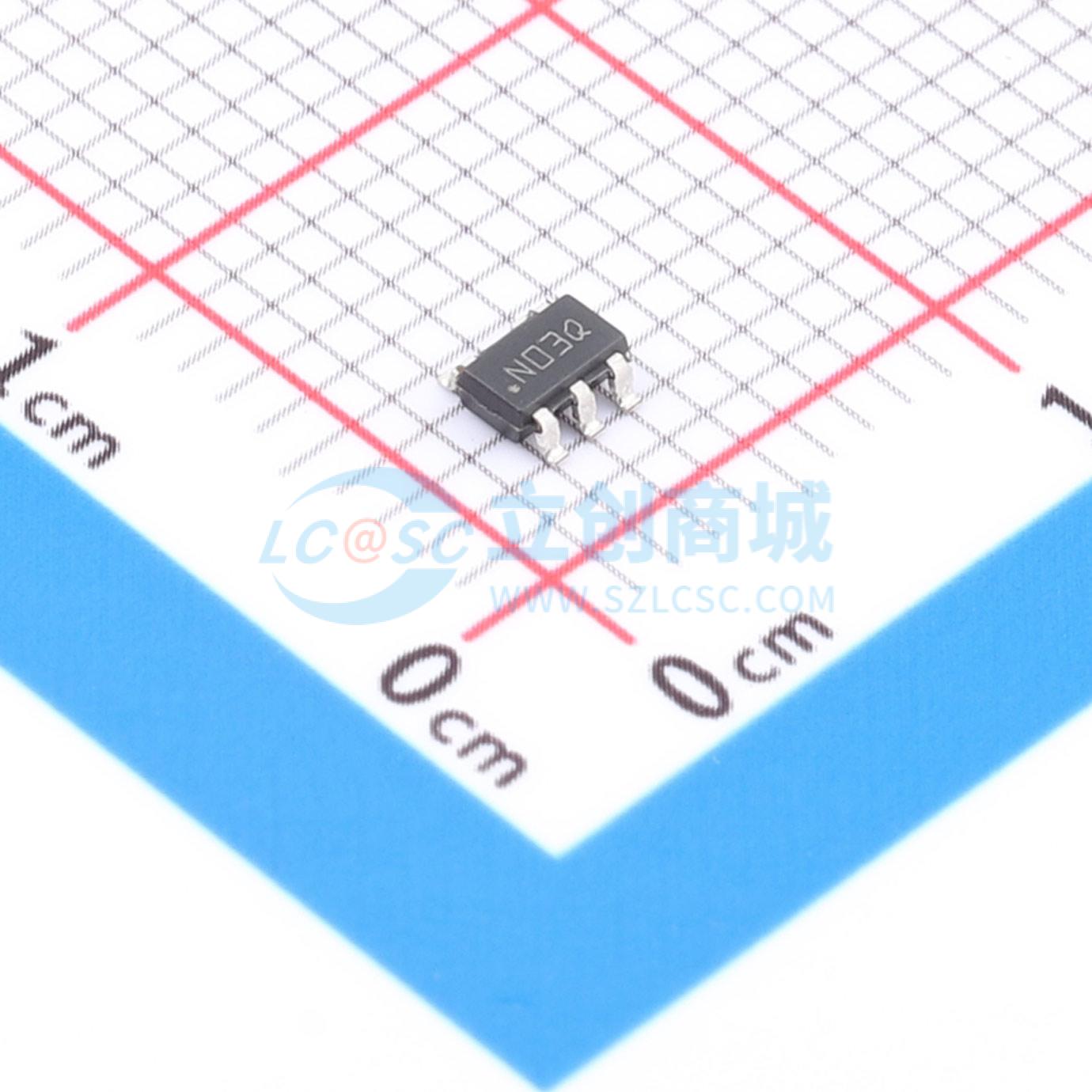

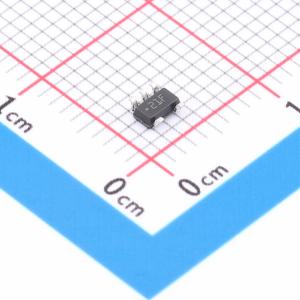

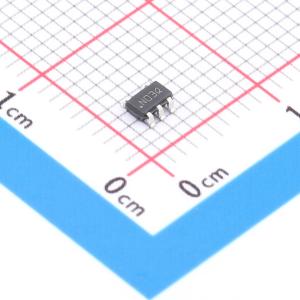

温馨提醒：图片仅供参考，商品以实物为准

DS90LT012AQMFE/NOPB

汽车级低压差分信号（LVDS）差分线路接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90LT012AQ-Q1 汽车类 LVDS 差动线路接收器
品牌名称: TI(德州仪器)
商品型号: DS90LT012AQMFE/NOPB
商品编号: C2867200
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

商品概述

DS90LT012AQ是一款单路CMOS差分线接收器，专为需要超低功耗、低噪声、高数据速率的应用设计，采用低电压差分摆幅LVDS技术，可支持超过400Mbps（200MHz）的数据速率。该器件可接收典型值为350mV的低电压差分输入信号，并将其转换为3V CMOS输出电平，内置输入线路终端电阻，可配合对应LVDS线驱动器使用，是高速接口应用中高功率PECL/ECL器件的替代方案。该器件内置有限的ESD保护，存储或操作过程中应采取措施防止MOS栅极发生静电损坏。

商品特性

符合AECQ-100 Grade 1等级
工作温度范围为-40℃~125℃
兼容ANSI TIA/EIA-644-A标准
支持最高400Mbps（200MHz）切换速率
典型差分偏斜为100ps
最大传播延迟为3.5ns
集成典型值100Ω的线路终端电阻
采用单3.3V电源设计
掉电状态下LVDS输入呈高阻抗
LVDS输入可兼容LVDS/CML/LVPECL信号
引脚布局可简化PCB布线
静态功耗典型值为10mW@3.3V
采用SOT-23 5引脚封装

应用领域

对超低功耗、低噪声、高数据速率有要求的场景
高速接口应用
点对点信号传输应用

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+125℃
	电平标准	LVDS；CML；LVPECL
	功能特性	输入端接与偏置集成；故障安全
