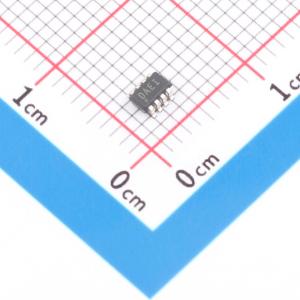

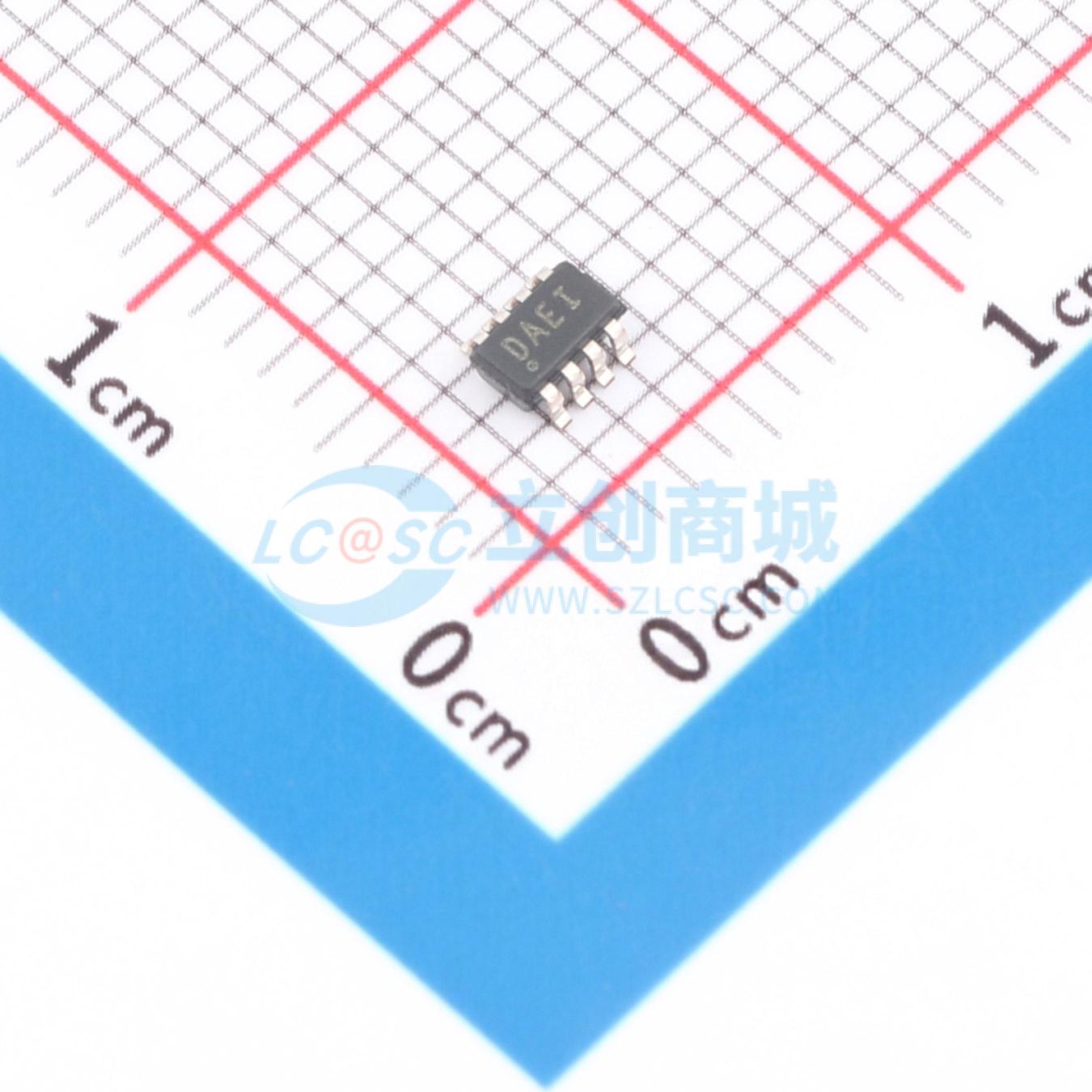

TMP423AIDCNT

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMP423 具有 N 因数和串联电阻校正的 ± 三路远程和本地温度传感器
品牌名称: TI(德州仪器)
商品型号: TMP423AIDCNT
商品编号: C2865777
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	115ms
	温度分辨率	12bit
	工作温度	-
	功能特性	多通道温度感测；可配置温度输出；出厂温度校准；自诊断功能

商品概述

TMP421、TMP422、TMP423是带有内置本地温度传感器的远程温度传感器监控器。远程温度传感器使用的二极管连接晶体管通常为低成本NPN型或PNP型晶体管或二极管，属于微控制器、微处理器或FPGA的集成部件。针对多家厂商的集成电路，远程测温精度可达±1℃，无需额外校准。设备支持两线串行接口，可响应SMBus命令完成配置，集成串联电阻消除功能、可编程非理想因子校正功能，远程测温范围最高可达+150℃，具备二极管故障检测功能。产品额定工作温度范围为-40℃~+125℃，常规型号工作电压范围为2.7V~5.5V，TMP421C工作电压范围为2.55V~5.5V。TMP421、TMP422、TMP423均提供SOT23-8封装，TMP421C还额外提供DSBGA(WCSP)封装。其中TMP421为双路数字温度传感器，内置1个本地芯片测温通道和1个远程结测温通道；TMP422为三路数字温度传感器，内置1个本地芯片测温通道和2个远程结测温通道；TMP423为四路数字温度传感器，内置1个本地芯片测温通道和3个远程结测温通道。设备内部集成多个寄存器，用于存储配置信息与温度测量结果。

商品特性

提供SOT23-8、DSBGA(WCSP)封装类型可选
远程二极管测温最大精度偏差为±1℃
本地温度传感器最大精度偏差为±1.5℃
支持串联电阻消除功能
支持n因子校正功能
兼容两线/SMBus串行接口
支持多个接口地址
具备二极管故障检测功能
符合RoHS标准，不含锑/溴
支持可编程非理想因子校正
远程温度测量范围最高可达+150℃
内置多个寄存器用于存储配置信息与测温结果

应用领域

处理器/FPGA温度监测
LCD/DLP/LCOS投影仪
服务器
中心局电信设备
存储区域网络

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±1.5℃
	工作电压	2.7V~5.5V
	待机电流	10uA
